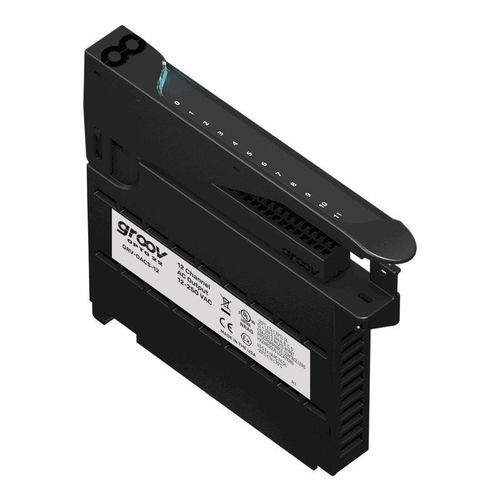

Módulo de salida digital GRV-OACS-12

12 SEPICde automatización

Descripción general

El GRV-OACS-12 es un módulo de salida discreta AC digital para groov EPIC® que ofrece 12 canales on/off para conmutar cargas AC de 12 a 250 VAC. Pensado para aplicaciones sencillas de encendido/apagado, incorpora protección contra transitorios y conmutación al paso por cero para minimizar los transitorios de conmutación.

Compatibilidad y funcionamiento

El módulo se monta en un chasis groov EPIC con un procesador GRV-EPIC-PR1. La tapa del módulo incluye un indicador LED de estado y una almohadilla táctil; al tocarla, el procesador groov EPIC muestra información del módulo, especificaciones y un diagrama de cableado.

Especificaciones

• Número de canales: 12
• Tensión de línea: 12–250 VAC
• Corriente nominal por canal: 0,5 A por canal
• Fusible o interruptor recomendado máximo: 2 A 250 VAC por canal; 6 A 250 VAC común
• Corriente mínima de carga: 20 mA
• Caída de tensión en salida: 1 V
• Fuga en estado abierto a tensión nominal (60 Hz): 1,25 mA @ 240 VAC; 0,7 mA @ 120 VAC
• Tensión máxima de bloqueo: 500 V
• Frecuencia de funcionamiento: 40 a 60 Hz, 400 Hz
• Tiempo de puesta en marcha: ≤ 1/2 ciclo (cruce por cero)
• Tiempo de apagado: ≤ 1/2 ciclo (cruce por cero)
• Período TPO: N/A para GRV-OACS-12
• Indicaciones de calidad: Ninguna
• Aislamiento (campo a lógica): 300 V en servicio, 1500 V transitorio (1 minuto)
• Aislamiento (canal a canal): Ninguno
• Consumo del chasis: 1,3 W
• Versión mínima de firmware groov EPIC: 1.0.0
• Versión mínima PAC Project: 10.0000
• Versión mínima del paquete de librería para CODESYS: 1.0.0.0
• Tamaño de cable: 28–14 AWG
• Longitud de pelado: 0,315–0,354 pulgadas (8–9 mm)
• Par, tornillo del conector: 2,5 in-lb (0,28 N·m)
• Par, tornillo de sujeción: 3,5 in-lb (0,4 N·m)
• Temperatura de funcionamiento: -20 °C a +70 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad relativa (sin condensación): 5–95%
• MTBF (mín., 25 °C): 1,2 Mhrs
• Aprobaciones: UL/cUL (Class 1, Div 2); CE: ATEX (Categoría 3, Zona 2) y RoHS; DFARS; CB Scheme; UKCA
• Garantía: Lifetime (Opto 22)

Aplicaciones y ventajas

Adecuado para cuadros de control industriales y E/S de máquina donde se requiere conmutación AC simple on/off. La conmutación al paso por cero y la protección contra transitorios ayudan a minimizar el estrés eléctrico sobre las cargas y a reducir las interferencias en los equipos conectados.

Conformidad y suministro

El GRV-OACS-12 cuenta con listado UL/cUL y cumple con ATEX, Directiva de Baja Tensión, EMC CE y UKCA. Se entrega probado de fábrica y está cubierto por la garantía Lifetime de Opto 22 para los módulos aplicables.
