Módulo de salida digital GRV-OAC-12
12 SEPICde automatización

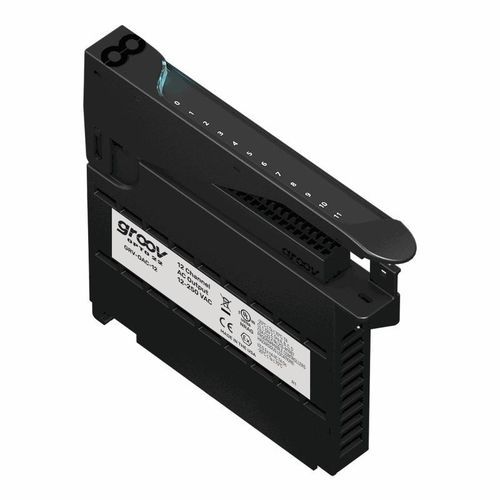

Módulo de salida digital - GRV-OAC-12 - Opto 22 - 12 S / EPIC / de automatización
Módulo de salida digital - GRV-OAC-12 - Opto 22 - 12 S / EPIC / de automatización
Módulo de salida digital - GRV-OAC-12 - Opto 22 - 12 S / EPIC / de automatización - imagen - 2
Módulo de salida digital - GRV-OAC-12 - Opto 22 - 12 S / EPIC / de automatización - imagen - 3
Módulo de salida digital - GRV-OAC-12 - Opto 22 - 12 S / EPIC / de automatización - imagen - 4
Módulo de salida digital - GRV-OAC-12 - Opto 22 - 12 S / EPIC / de automatización - imagen - 5
Módulo de salida digital - GRV-OAC-12 - Opto 22 - 12 S / EPIC / de automatización - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de señal
digital
Número de entradas/salidas
12 S
Formato
EPIC
Aplicaciones
de automatización, para zona peligrosa, para armario de distribución
Montaje
enchufable

Descripción

Descripción general
  • El GRV-OAC-12 es un módulo de salida discreta AC digital para el sistema groov EPIC® diseñado para conmutar cargas AC separadas y proteger la electrónica de control de transitorios en campo. Ofrece conmutación en encendido a tensión cero y apagado a corriente cero, y una cubierta con LED y pad táctil que muestra información del módulo y diagramas de conexión en el procesador groov EPIC.


Características principales
  • Pertenece al sistema groov EPIC®; se monta en un chasis groov EPIC junto a otros módulos de E/S y el procesador GRV-EPIC-PR1.
  • Protección transitoria de 300 voltios para la electrónica de control sensible.
  • Encendido a tensión cero / apagado a corriente cero para minimizar transitorios de conmutación.
  • Cubierta del módulo con indicador LED y pad táctil para estado e información de cableado.
  • Funciones: estado on/off, pulsado de salida (TPO), totalización on/off e indicación de circuito abierto.
  • Listado UL/cUL y cumplimiento con ATEX, Directivas de Baja Tensión, EMC CE y UKCA; probado en fábrica; la mayoría de los módulos cuentan con garantía de por vida.


Especificaciones técnicas
  • Número de canales: 12
  • Tensión de línea: 12–250 VAC
  • Corriente nominal (por canal): 0,5 A
  • Fusible/disyuntor máx. recomendado (rápido): 2 A 250 VAC / canal; 6 A 250 VAC común
  • Corriente mínima de carga: 20 mA
  • Caída de tensión de salida: 1 V
  • Fuga en estado de apagado (60 Hz): 1,25 mA @240 VAC; 0,7 mA @120 VAC
  • Tensión de bloqueo pico: 500 V
  • Frecuencia de operación: 40–60 Hz, 400 Hz
  • Tiempo de encendido: ≤ 1/2 ciclo (cruce por cero); Tiempo de apagado: ≤ 1/2 ciclo (cruce por cero)
  • Periodo TPO (min, max, resolución): 0,1 s, 429496.7296 s, 0,001 s
  • Aislamiento (campo-a-lógica): 300 V en servicio, 1500 V transitorio (1 min); Aislamiento (canal-a-canal): 300 V en servicio
  • Consumo del chasis: 1,3 W
  • Sección de cable: 28–14 AWG; Longitud de pelado: 8–9 mm
  • Par de apriete borne: 2,5 in-lb (0,28 N·m); Par de apriete tornillo de sujeción: 3,5 in-lb (0,4 N·m)
  • Temperatura de funcionamiento: -20 °C a +70 °C; Almacenamiento: -40 °C a +85 °C; Humedad relativa (sin condensación): 5–95%
  • MTBF (mínimo, 25 °C): 1,2 Mhrs
  • Versiones mínimas software/firmware: groov EPIC firmware 1.0.0; PAC Project 10.0000; Library Package for CODESYS 1.0.0.0


Aplicaciones
  • Conmutación de múltiples cargas AC en cuadros de control industriales, maquinaria OEM, equipos de control de procesos e instalaciones en zonas peligrosas (Class 1 Div 2 / ATEX Zone 2).


Conformidad y garantía
  • Aprobaciones: UL/cUL (Class 1, Div 2), CE (ATEX Categoría 3 Zona 2), RoHS, DFARS, CB Scheme, UKCA. Probado en fábrica; la mayoría de los módulos cuentan con garantía de por vida.
