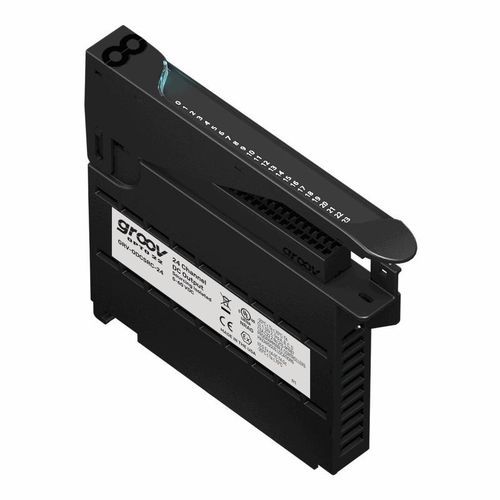

Módulo de salida digital GRV-ODCSRC-24

con 24 E/SEPICde automatización

El módulo de salidas DC tipo sourcing groov EPIC GRV-ODCSRC-24 de Opto 22 proporciona 24 salidas DC independientes en sourcing para aplicaciones de control y supervisión industriales.

Características principales

• 24 canales de salida DC discretos en sourcing, adecuados para conmutar cargas externas.
• La cubierta del módulo incluye un indicador LED y una zona táctil que muestra información del módulo y diagramas de cableado en el procesador groov EPIC.
• Se instala en un chasis groov EPIC con procesador GRV-EPIC-PR1 y funciona junto con otros módulos de E/S groov (discretos, analógicos, serie) para configurar la mezcla de E/S requerida.
• Orientado a OEM, diseñadores de máquinas, control de procesos, monitorización de máquinas, monitorización de energía, mantenimiento predictivo, instalaciones remotas (agua/aguas residuales, petróleo y gas), SCADA y aplicaciones IIoT.
• Los módulos están homologados UL/cUL y cumplen ATEX, Baja Tensión, EMC CE, RoHS, DFARS, CB Scheme y UKCA; probados dos veces en fábrica antes del envío; garantía de por vida en la mayoría de los módulos.

Especificaciones técnicas

• Modelo: GRV-ODCSRC-24
• Número de canales: 24
• Rango de tensión (nominal): 12–24 VCC
• Rango de tensión (máximo): 5–60 VCC
• Clasificación de corriente (por canal): 0,4 A
• Corriente de arranque: 1,5 A durante 1,0 segundo
• Fusible máx. recomendado (rápido) / interruptor: 2 A, 60 VCC por canal o 20 A, 60 VCC común
• Carga mínima: 5,0 mA
• Caída de tensión en salida: 0,3 V máx. a 0,4 A
• Fuga en estado OFF (por canal): <10 µA (@ 60 V, 70 °C)
• Tensión máxima de bloqueo: 60 V CC
• Periodo TPO (min, max, resolución): 0,005 s, 429496,7296 s, 0,001 s
• Tiempo de encendido / apagado: 2,5 ms
• Aislamiento (campo-a-lógica): 300 V operativo, 1500 V transitorio
• Aislamiento (canal-a-canal): Ninguno
• Consumo del chasis: 1,2 W
• Versión mínima de firmware groov EPIC: 1.0.0
• Versión mínima PAC Project: 10.0000
• Versión mínima del paquete de biblioteca para CODESYS: 1.0.0.0
• Tamaño de cable: 28–14 AWG
• Longitud de pelado del conductor: 0,315–0,354 pulgadas (8–9 mm)
• Par, tornillo del conector: 2,5 in‑lb (0,28 N‑m)
• Par, tornillo de sujeción: 3,5 in‑lb (0,4 N‑m)
• Temperatura (funcionamiento): -20 °C a +70 °C
• Temperatura (almacenamiento): -40 °C a +85 °C
• Humedad relativa (sin condensación): 5–95%
• MTBF (mín., 25 °C): 1,2 Mhrs
• Aprobaciones de organismo: UL/cUL (Class 1, Div 2); CE: ATEX (Categoría 3, Zona 2) y RoHS; DFARS; CB Scheme; UKCA
• Garantía: de por vida
