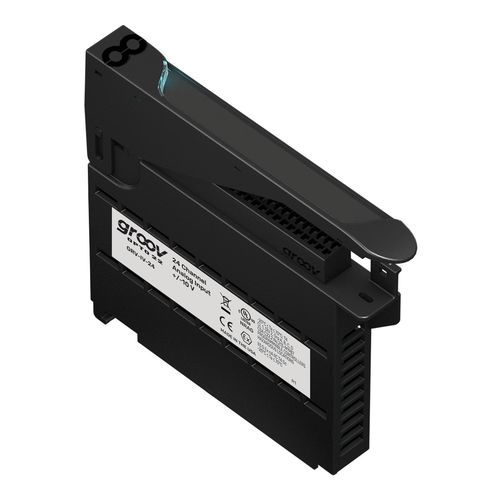

Módulo de entrada analógico GRV-IV-24

con 24 E/Sconvertidor de señal analógicade tensión

Resumen

El GRV-IV-24 es un módulo de entrada de voltaje analógico para el sistema groov EPIC® que proporciona mediciones de alta resolución en múltiples rangos de tensión seleccionables. Se instala en un chasis groov EPIC y está diseñado para aplicaciones industriales de monitorización y control que requieren varios canales y rangos de entrada flexibles.

Rangos de entrada configurables

• ±160,0 V CC
• ±80,0 V CC
• ±40,0 V CC
• ±20,0 V CC
• ±10,0 V CC
• ±5,0 V CC
• ±2,5 V CC
• ±1,25 V CC

Principales características y elementos funcionales

• Diseñado para el sistema groov EPIC®: se monta en un chasis groov EPIC junto a un procesador GRV-EPIC-PR1 y otros módulos de E/S.
• 24 canales de entrada; cada canal puede configurarse en cualquiera de los ocho rangos indicados. Todos los canales comparten una terminal de referencia común.
• La cubierta del módulo incluye un indicador LED y una zona táctil; al tocarla, el procesador groov EPIC muestra la información del módulo, las especificaciones y el diagrama de cableado.
• Alta resolución: rango de 20 bits (1.048.576 recuentos) con precisión ±0,1 % de la escala completa.
• Filtrado de datos analógico y por software: filtrado en hardware y opciones de software Simple Moving Average (SMA) y Weighted Average; SMA configurable donde esté soportado.
• Probado en fábrica y suministrado con garantía de por vida.
• Conformidad y seguridad: listado UL/cUL; conforme a ATEX, Directiva de Baja Tensión, EMC CE, RoHS y UKCA.
• Adecuado para OEM, fabricantes de máquinas, control de procesos, monitorización de energía, mantenimiento predictivo, instalaciones remotas (agua/aguas residuales, petróleo y gas), SCADA y aplicaciones IIoT.

Especificaciones técnicas

• Modelo (comercial): GRV-IV-24
• Fabricante / Marca: Opto 22
• Número de canales: 24
• Resolución: Rango / 1.048.576 (20 bits)
• Precisión: ±0,1 % de la escala completa
• Impedancia de entrada (nominal): 9,7 MΩ
• Filtro de entrada (analógico): -3 dB a 46 Hz
• Filtrado analógico (hardware): -3 dB @ 2,4 Hz; -25 dB @ 60 Hz
• Filtrado por software: Simple Moving Average (SMA) y Weighted Average (SMA: 1 a 32 lecturas o hasta 4096 donde se soporte)
• Tiempo de actualización de datos: 450 ms
• Tiempo de respuesta a escalón de entrada: 450 ms × valor SMA (ej.: 14,4 s con SMA = 32; SMA por defecto = 4)
• Rechazo modo común: > -120 dB
• Entrada máxima soportable: 300 V
• Tensión máxima de modo común de funcionamiento: 250 V
• Aislamiento (campo a lógica): 300 V en servicio, 1500 V transitorio (1 minuto)
• Aislamiento (canal a canal): 300 V entre el grupo de canales 0–11 y el grupo 12–23 (sin aislamiento por canal)
• Consumo del chasis: 1,0 W
• Tamaño de cable: AWG 28–14
• Longitud de pelado: 0,315–0,354 in (8–9 mm)
• Par, tornillo de conector: 2,5 in-lb (0,28 N·m)
• Par, tornillo de sujeción: 3,5 in-lb (0,4 N·m)
• Temperatura de funcionamiento: -20 °C a +70 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad relativa (sin condensación): 5–95 %
• MTBF (mínimo, 25 °C): 1,2 Mhrs
• Versión mínima de firmware groov EPIC requerida: 1.0.0
• Versión mínima de PAC Project: 10.0000
• Versión mínima del paquete de librería para CODESYS: 1.0.0.0
• Aprobaciones: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) y RoHS; DFARS; CB Scheme; UKCA
• Garantía: de por vida
