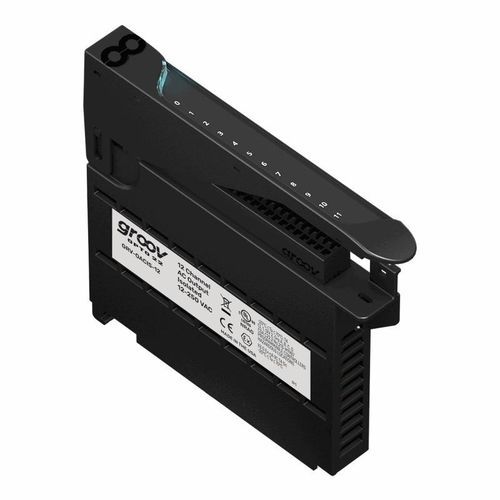

Módulo de salida digital GRV-OACIS-12

12 SEPICde supervisión y control de energía

Descripción

El GRV-OACIS-12 es un módulo de salidas AC digital para groov EPIC que ofrece 12 canales independientes on/off para conmutar cargas de 12–250 VAC. Está diseñado para aplicaciones de conmutación sencillas y de bajo coste, e integra protección contra transitorios y conmutación por paso por cero para reducir las perturbaciones de conmutación y proteger la electrónica de control.

Características principales

• 12 canales de salida AC discretos e independientes (solo on/off)
• Encendido a tensión cero y apagado a corriente cero (conmutación por paso por cero) para minimizar transitorios
• Aislamiento campo-a-lógica 300 V en funcionamiento y protección transitoria 1500 V (1 minuto)
• Tapa del módulo con indicador LED y panel táctil para mostrar información del módulo y esquemas de cableado mediante el procesador groov EPIC
• Se monta en chasis groov EPIC; compatible con el procesador GRV-EPIC-PR1 y otros módulos groov I/O
• Listado UL/cUL; conforme a ATEX, Baja Tensión, EMC CE y directivas UKCA; RoHS y otras aprobaciones
• Probado en fábrica dos veces antes del envío; la mayoría de los módulos tienen garantía de por vida

Aplicaciones

• Diseño OEM y de maquinaria
• Control de procesos y monitorización de máquinas
• Monitorización de energía y potencia
• Mantenimiento predictivo e instalaciones remotas (agua/aguas residuales, petróleo y gas)
• Aplicaciones SCADA e IIoT

Especificaciones técnicas

• Modelo: GRV-OACIS-12
• Número de canales: 12
• Tensión de línea: 12–250 VAC
• Clasificación de corriente (por canal): 0,5 A
• Fusible o interruptor máximo recomendado: 2 A 250 VAC por canal; 6 A 250 VAC común
• Corriente mínima de carga: 20 mA
• Caída de tensión de salida: 1 V
• Fuga en estado off a tensión nominal (60 Hz): 1,25 mA @ 240 VAC; 0,7 mA @ 120 VAC
• Tensión máxima de bloqueo: 500 V
• Frecuencia de funcionamiento: 40 a 60 Hz; 400 Hz
• Tiempo de encendido/apagado: ≤ 1/2 ciclo (paso por cero)
• Período TPO: N/A para GRV-OACIS-12
• Aislamiento (campo-a-lógica): 300 V en funcionamiento; 1500 V transitorio (1 minuto)
• Aislamiento (canal-a-canal): 300 V en funcionamiento
• Consumo del chasis: 1,3 W
• Versión mínima de firmware groov EPIC: 1.0.0
• Versión mínima de PAC Project: 10.0000
• Paquete de biblioteca mínimo para CODESYS: 1.0.0.0
• Tamaño de cable: 28–14 AWG
• Longitud de pelado del cable: 0,315–0,354 in (8–9 mm)
• Par, tornillo del conector: 2,5 in-lb (0,28 N·m)
• Par, tornillo de retención: 3,5 in-lb (0,4 N·m)
• Temperatura (funcionamiento): -20 °C a +70 °C
• Temperatura (almacenamiento): -40 °C a +85 °C
• Humedad relativa (sin condensación): 5–95%
• MTBF (mínimo, 25 °C): 1,2 Mhrs
• Aprobaciones: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) y RoHS; DFARS; CB Scheme; UKCA
• Garantía: De por vida
