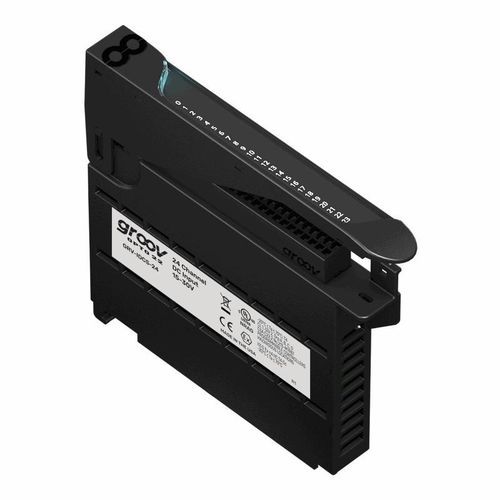

Módulo de entrada digital GRV-IDCS-24

con 24 E/SEPICpara el monitoreo de condiciones de máquina

El GRV-IDCS-24 es un módulo de entradas digitales DC para groov EPIC® diseñado para detectar estados simples de encendido/apagado procedentes de dispositivos de campo. Ofrece una opción rentable para proyectos que sólo requieren detección binaria (on/off).

Características clave

• Detecta estado on/off de dispositivos de entrada DC (interruptores de proximidad, pulsadores, contactos auxiliares) mediante lógica digital simple.
• La cubierta del módulo incluye un LED de estado y una zona táctil; al tocarla, el procesador groov EPIC® muestra información del módulo, como especificaciones y diagrama de cableado.
• Opción de módulo “E/S simple” de menor coste pensada para aplicaciones que no requieren funciones de conteo, enclavamiento o totalización.
• Se monta en un chasis groov EPIC® y funciona con un procesador GRV-EPIC-PR1 y otros módulos de E/S groov.
• Probado en fábrica dos veces antes del envío; la mayoría de los módulos cuentan con garantía de por vida.

Aplicaciones

• Diseño OEM y de maquinaria
• Control de procesos y monitorización de máquinas
• Monitorización de energía y potencia
• Mantenimiento predictivo e instalaciones remotas (agua/aguas residuales, petróleo y gas)
• SCADA y aplicaciones IIoT

Notas

• Si se requieren funciones como enclavamiento o totalización, consulte el modelo GRV-IDC-24.

Especificaciones técnicas

• Número de canales: 24
• Tensión de entrada: 15–30 VDC
• Tipo de entrada IEC: Tipo I
• Característica de encendido (Turn ON): 15 V, > 2 mA
• Característica de apagado (Turn OFF): 5 V, < 0.5 mA
• Impedancia de entrada: las entradas IEC tienen impedancia no lineal — ver la ficha técnica para curvas V‑I típicas
• Frecuencia máx. on/off (entrada DC, onda cuadrada 50 %): 1000 Hz (24 Vp-p)
• Aislamiento (campo-a-lógica): 300 V de trabajo, 1500 V transitorio (1 minuto)
• Aislamiento (canal-a-canal): Ninguno
• Consumo del chasis: 1,2 W
• Versión mínima de firmware groov EPIC: 1.0.0
• Versión mínima de PAC Project: 10.0000
• Tamaño de cable: 28–14 AWG
• Longitud de pelado: 0,315–0,354 pulgadas (8–9 mm)
• Par, tornillo de conector: 2,5 in‑lb (0,28 N·m)
• Par, tornillo de sujeción: 3,5 in‑lb (0,4 N·m)
• Temperatura de funcionamiento: -20 °C a +70 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad relativa (sin condensación): 5–95 %
• MTBF (mín., 25 °C): 1,2 millones de horas
• Aprobaciones: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2), RoHS; DFARS; CB Scheme; UKCA
• Garantía: De por vida
