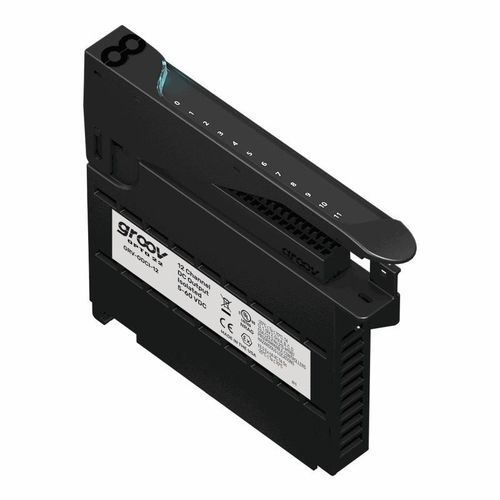

Módulo de salida digital GRV-ODCI-12

12 S12 salidas digitalesEPIC

Descripción
El GRV-ODCI-12 es un módulo de salida DC digital para groov EPIC que proporciona 12 canales de conmutación DC aislados para controlar cargas discretas dentro de un sistema groov EPIC. Diseñado para aplicaciones industriales que requieren salidas DC aisladas por canal y diagnóstico integrado.

Características clave

• 12 salidas DC aisladas con LED de diagnóstico por canal para una resolución de fallos rápida
• Zona táctil en la tapa y LED de estado para mostrar información del módulo a través del procesador groov EPIC
• Funciones avanzadas de salida: pulsado de salida (TPO) y totalización on/off
• Indicación de circuito abierto y soporte de watchdog timeout para seguridad y fiabilidad

Aplicaciones

• Diseño OEM y de maquinaria
• Control de procesos y supervisión de máquinas
• Monitorización de energía y mantenimiento predictivo
• Instalaciones remotas (agua/aguas residuales, petróleo y gas), SCADA e IIoT

Compatibilidad y conformidad

• Se monta en chasis groov EPIC junto a otros módulos I/O y el procesador GRV-EPIC-PR1
• Listado UL/cUL; conforme a ATEX, Directiva de Baja Tensión y EMC CE y UKCA; probado en fábrica
• La mayoría de los módulos cuentan con garantía de por vida

Especificaciones técnicas

• Modelo: GRV-ODCI-12
• Número de canales: 12
• Rango de tensión de línea (nominal): 5–48 VDC
• Rango de tensión de línea (máx.): 5–60 VDC
• Calificación de corriente: 400 mA por canal o 4.8 A por módulo (70 °C)
• Corriente de pico: 5 A pico durante 1 segundo
• Fusible máx. recomendado (rápido) o interruptor: 3 A 60 VDC / canal, 6 A 60 VDC / módulo
• Carga mínima: 20 mA
• Caída de tensión en salida: 1.2 V máx.
• Fuga en estado OFF: 1 mA a 60 V
• Tensión máxima de bloqueo: 60 V
• Periodo TPO (min, máx, resolución): 0.005 s, 429496.72 s, 0.001 s
• Tiempo de conmutación (on/off): 2.5 ms
• Aislamiento (campo-a-lógica): 300 V trabajo, 1500 V transitorio (1 minuto)
• Aislamiento (canal-a-canal): 300 V trabajo, 1500 V transitorio (1 minuto)
• Consumo del chasis: 1.2 W
• Versión mínima firmware groov EPIC: 1.0.0
• Versión mínima PAC Project: 10.0000
• Versión mínima paquete de biblioteca CODESYS: 1.0.0.0
• Tamaño de cable: 28–14 AWG
• Longitud de pelado: 0.315–0.354 pulgadas (8–9 mm)
• Par, tornillo del conector: 2.5 in-lb (0.28 N·m)
• Par, tornillo de sujeción: 3.5 in-lb (0.4 N·m)
• Temperatura de funcionamiento: -20 °C a +70 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad relativa (sin condensación): 5–95%
• MTBF (mínimo, 25 °C): 1.2 Mhrs
• Aprobaciones: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) y RoHS; DFARS; CB Scheme; UKCA
• Garantía: De por vida
