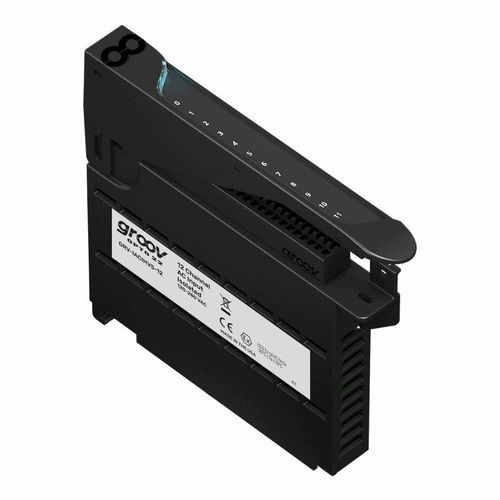

Módulo de entrada digital GRV-IACIHVS-12

con 12 Epara autómata programablede automatización

El GRV-IACIHVS-12 es un módulo de entradas discretas AC de Opto 22 para el sistema groov EPIC que detecta el estado on/off de hasta 12 equipos de campo con 180–280 VAC y proporciona aislamiento canal a canal. Está diseñado para la supervisión simple on/off de bombas, ventiladores, motores y equipos similares.

Características clave:

• 12 canales de entrada discreta AC aislados (aislamiento canal a canal)
• Rango nominal de entrada: 180–280 VAC (funciona también con DC según lo indicado)
• Detecta solo el estado on/off (no medición analógica)
• La cubierta del módulo incluye un LED de estado y una superficie táctil para mostrar información del módulo en el procesador groov EPIC (especificaciones, diagrama de cableado)
• Se monta en un chasis groov EPIC junto a otros módulos I/O groov y un procesador GRV-EPIC-PR1
• Probado en fábrica y cubierto por la garantía de por vida de Opto 22
• Aprobaciones de organismos: UL/cUL (Class 1 Div. 2), CE: ATEX (Categoría 3, Zona 2), RoHS, DFARS, CB Scheme y UKCA

Especificaciones técnicas:

• Modelo: GRV-IACIHVS-12
• Marca: Opto 22 (sistema groov EPIC)
• Número de canales: 12
• Rango nominal de tensión de entrada (RMS): 180–280 VAC / VDC
• Tensión de activación: 180 VAC / VDC
• Tensión de desactivación: 35 VAC / VDC
• Impedancia de entrada (±5%): 271 kOhms
• Frecuencia de funcionamiento: 40 Hz a 400 Hz o DC
• Tiempo de activación (típ.): 30 ms (a tensión)
• Tiempo de desactivación (típ.): 30 ms (a tensión)
• Aislamiento (campo-a-lógica): 300 VAC, 1500 V transitorio
• Aislamiento (canal-a-canal): 300 VAC en servicio
• Consumo del chasis: 1,0 W
• Versión mínima firmware groov EPIC: 1.0.0
• Versión mínima PAC Project: 10.0000
• Versión mínima Library Package para CODESYS: 1.0.0.0
• Tamaño de cable: 28–14 AWG
• Longitud de pelado: 0,315–0,354 pulgadas (8–9 mm)
• Torque, tornillo del conector: 2,5 in-lb (0,28 N-m)
• Torque, tornillo de sujeción: 3,5 in-lb (0,4 N-m)
• Temperatura (funcionamiento): -20 °C a +70 °C
• Temperatura (almacenamiento): -40 °C a +85 °C
• Humedad relativa (sin condensación): 5–95%
• MTBF (mín., 25 °C): 1,2 Mhrs
• Garantía: de por vida

Aplicaciones:

• OEM y diseñadores de máquinas
• Control de procesos y monitorización de máquinas
• Monitorización de energía y potencia
• Mantenimiento predictivo y supervisión remota
• Instalaciones remotas: agua/aguas residuales, petróleo y gas, etc.
• Integración SCADA e IIoT
