Módulo de salida digital GRV-ODCIS-12

10 salidas digitalesEPICde automatización

Descripción

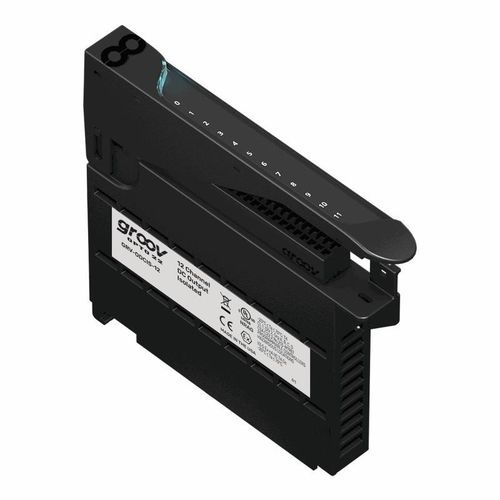

El GRV-ODCIS-12 es un módulo de salida DC digital groov EPIC® que ofrece 12 canales aislados para el conmutado on/off de cargas DC independientes. Soporta un rango de tensión de 5–60 VDC e incluye LED por canal y un LED de estado del módulo con una zona táctil que muestra la información del módulo y el diagrama de cableado en el procesador groov EPIC. Se instala en el chasis groov EPIC junto con otros módulos I/O y un procesador GRV-EPIC-PR1.

Características clave

• 12 canales de salida DC aislados (cada canal conmuta una carga DC separada)
• Rango de tensión: 5–60 VDC (nominal 5–48 VDC)
• Aislamiento entre canales y campo-a-lógica: 300 V en servicio, 1500 V transitorio (1 minuto)
• LED por canal para diagnóstico; LED en la cubierta del módulo y zona táctil que muestra información del módulo y diagrama de cableado en el procesador groov EPIC
• Conmutación on/off solamente (sin funciones de totalización/pulso en este modelo)
• Montaje en chasis groov EPIC con otros módulos I/O y procesador GRV-EPIC-PR1
• Listado UL/cUL; conforme a directivas ATEX, Baja Tensión, EMC CE y UKCA
• Probado en fábrica dos veces antes del envío; la mayoría de los módulos están garantizados de por vida

Aplicaciones

• OEM y diseñadores de maquinaria
• Control de procesos y monitorización de maquinaria
• Monitorización de energía y potencia
• Mantenimiento predictivo e instalaciones remotas (agua/aguas residuales, petróleo y gas)
• SCADA e IoT industrial

Especificaciones técnicas

• Modelo: GRV-ODCIS-12
• Número de canales: 12
• Rango de tensión (nominal): 5–48 VDC
• Rango de tensión (máx): 5–60 VDC
• Clasificación de corriente: 400 mA por canal o 4.8 A por módulo (a 70 °C)
• Corriente de sobrecarga: 5 A pico durante 1 segundo
• Fusible/cortacircuitos máximo recomendado (rápido): 3 A 60 VDC / canal, 6 A 60 VDC / módulo
• Carga mínima: 20 mA
• Caída de tensión de salida: 1.2 V máx.
• Fuga en estado apagado: 1 mA a 60 V
• Tensión máxima de bloqueo: 60 V
• Período TPO: N/A para GRV-ODCIS-12 (función disponible en GRV-ODCI-12)
• Tiempo de conmutación on/off: N/A para GRV-ODCIS-12
• Aislamiento (campo-a-lógica): 300 V en servicio, 1500 V transitorio (1 minuto)
• Aislamiento (canal-a-canal): 300 V en servicio, 1500 V transitorio (1 minuto)
• Consumo del chasis: 1.2 W
• Versión mínima de firmware groov EPIC: 1.0.0
• Versión mínima PAC Project: 10.0000
• Versión mínima del Library Package para CODESYS: 1.0.0.0
• Tamaño de cable: 28–14 AWG
• Longitud de pelado del cable: 0.315–0.354 inches (8–9 mm)
• Par de apriete, tornillo del conector: 2.5 in-lb (0.28 N·m)
• Par de apriete, tornillo de sujeción: 3.5 in-lb (0.4 N·m)
• Temperatura de funcionamiento: -20 °C a +70 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad relativa (sin condensación): 5–95%
• MTBF (mínimo, 25 °C): 1.2 millones de horas
• Aprobaciones: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) y RoHS; DFARS; CB Scheme; UKCA
• Garantía: Lifetime
