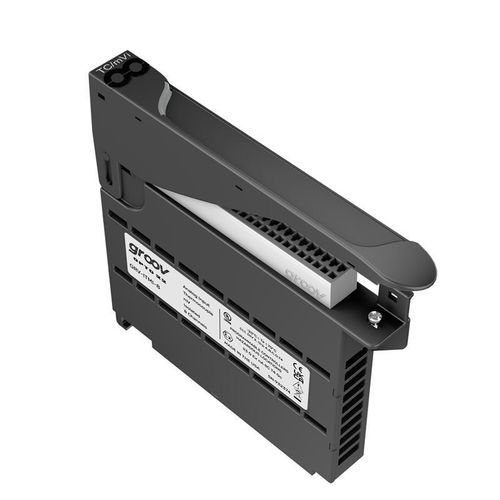

Módulo de entrada analógico GRV-ITMI-8
8 canalescon 8 entradas analógicasEPIC

Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - 8 canales / con 8 entradas analógicas / EPIC
Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - 8 canales / con 8 entradas analógicas / EPIC
Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - 8 canales / con 8 entradas analógicas / EPIC - imagen - 2
Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - 8 canales / con 8 entradas analógicas / EPIC - imagen - 3
Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - 8 canales / con 8 entradas analógicas / EPIC - imagen - 4
Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - 8 canales / con 8 entradas analógicas / EPIC - imagen - 5
Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - 8 canales / con 8 entradas analógicas / EPIC - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de señal
analógico
Número de entradas/salidas
8 canales, con 8 entradas analógicas
Formato
EPIC
Aplicaciones
de tensión, para termopar, para medición de temperatura
Otras características
configurable

Descripción

Descripción general

  • El GRV-ITMI-8 es un módulo de entrada analógica para el sistema groov EPIC que acepta señales de termopar o milivoltio (mV) y proporciona aislamiento canal a canal para mediciones de alta precisión en aplicaciones industriales de control y monitorización.


Características clave

  • 8 canales de entrada independientes, configurables individualmente para termopares (ITS90: B, E, J, K, N, R, S, T) o rangos mV seleccionables.
  • Aislamiento canal a canal (los canales no comparten conexiones comunes), permitiendo el uso de sensores con masa y reduciendo interferencias.
  • Rangos mV seleccionables: ±1200 mV, ±600 mV, ±300 mV, ±150 mV, ±75 mV, ±50 mV, ±25 mV.
  • LED de estado y superficie táctil que muestra información del módulo y diagrama de cableado en el procesador groov EPIC.
  • Aprobaciones: UL/cUL, ATEX, Baja Tensión, EMC CE y UKCA; probados en fábrica y con garantía de por vida para la mayoría de los módulos.


Especificaciones técnicas

  • Número de canales: 8
  • Tipos de entrada: Termopar (B, E, J, K, N, R, S, T) o milivoltio (mV)
  • Rangos de entrada mV: ±1200.0 mV, ±600.0 mV, ±300.0 mV, ±150.0 mV, ±75.0 mV, ±50.0 mV, ±25.0 mV
  • Límites de sobrerango (±10%): ±1320.0 mV, ±660.0 mV, ±330.0 mV, ±165.0 mV, ±82.5 mV, ±55.0 mV, ±27.5 mV
  • Resolución: rango mV / 1.048.576 (20 bits)
  • Precisión (rangos mV): 0,1% del rango (ej.: ±1200 µV, ±600 µV, ±300 µV, ±150 µV, ±75 µV, ±50 µV)
  • Precisión de termopares (por defecto / calibrado por usuario / resolución): B: 5,0 °C / 3,0 °C @250 °C / 0,05 °C; E: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; J: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; K: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; N: 3,0 °C / 0,8 °C @0 °C / 0,05 °C; R: 5,0 °C / 2,5 °C @250 °C / 0,05 °C; S: 5,0 °C / 3,0 °C @250 °C / 0,05 °C; T: 3,0 °C / 0,5 °C @0 °C / 0,05 °C
  • Compensación de la unión fría: Automática
  • Filtrado analógico de hardware: -3 dB @ 14 Hz; -25 dB @ 60 Hz
  • Filtrado por software: Media móvil simple (SMA) y media ponderada; ventana SMA configurable (1–32 lecturas o ajustes avanzados)
  • Tiempo de actualización de datos: rangos mV = 100 ms; rangos T/C = 200 ms
  • Tiempo de respuesta a escalón: 16,5 ms × valor SMA (ej., 0,53 s @ 32 SMA; SMA por defecto = 8)
  • Rechazo modo común: > -120 dB
  • Resistencia de entrada: 100 MΩ
  • Indicaciones de calidad: fuera de rango, termopar abierto
  • Aislamiento (campo a lógica): 300 V en servicio, 1500 V transitorio (1 minuto)
  • Aislamiento (canal a canal): 300 V en servicio, 1500 V transitorio (1 minuto)
  • Consumo del chasis: 1,4 W
  • Temperatura de funcionamiento: -20 °C a +70 °C; Almacenamiento: -40 °C a +85 °C; Humedad relativa (sin condensación): 5–95%
  • Tamaño de conductor: 28–14 AWG; Longitud pelado: 8–9 mm; Par de apriete conector: 2,5 in-lb (0,28 N·m); Par de apriete sujeción: 3,5 in-lb (0,4 N·m)
  • MTBF (25 °C): 1,2 Mhrs


Conformidad y compatibilidad

  • Firmware mínimo groov EPIC: 1.0.0
  • Versión mínima PAC Project: 10.0000
  • Paquete de biblioteca CODESYS mínimo: 1.0.0.0
  • Aprobaciones: UL/cUL (Class 1, Div 2), CE (ATEX Categoría 3, Zona 2), RoHS, DFARS, CB Scheme, UKCA
  • Garantía: De por vida para la mayoría de los módulos; prueba en fábrica antes del envío
