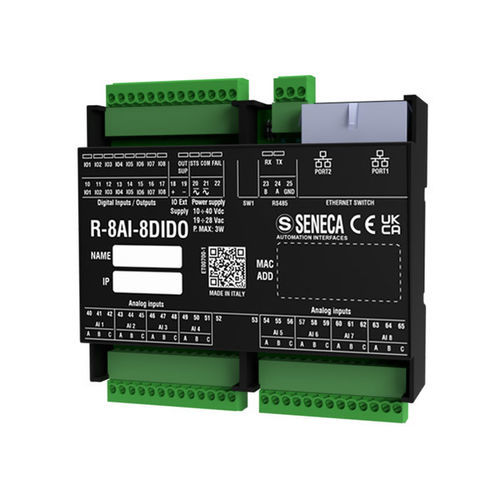

Módulo E/S analógico R-8AI-8DIDO-2-P

digitalModbusProfiNet

Módulo Profinet IO con 8 entradas analógicas universales y 8 canales de entrada/salida digital. El módulo digital mixto R-8AI-8DIDO Profinet está diseñado para satisfacer las necesidades de cableado flexible, espacio de instalación limitado y aplicaciones de alta densidad de E/S con capacidades de red integradas. Con dos puertos Ethernet de 10/100 Mbps, este módulo ofrece 8 entradas analógicas y 8 canales digitales, cada uno configurable individualmente como entrada o salida digital. La configuración es posible a través de un servidor web con soporte HTML5 o un interruptor DIP. El módulo puede conectarse en modo cadena Ethernet con bypass de fallos, asegurando la continuidad de la conexión Ethernet incluso si un módulo falla. La configuración se facilita a través de software como softPLC CODESYS y el entorno de diseño TiA Portal/Simatic Step7. - Alimentación: 10..40 Vdc; 19..28 Vac - Consumo máximo: 3 W - Aislamiento máximo: 1,5 kVac - Indicadores de estado: Alimentación, estado de Entrada/Salida, STS (dirección IP/DHCP), Ethernet TRF/LNK - Grado de protección: IP20 - Temperatura de funcionamiento: -25..+65°C - Dimensiones (AnxAlxPr): 106 x 90 x 32 mm - Peso: 170 g - Carcasa: Material Pc/ABS autoextinguible UL94-V0, color negro - Conexiones: Terminales de paso de 3,5 mm, y conector doble RJ45 - Montaje: En carril DIN EN 60715, montado en pared / panel - Programación: Servidor web integrado, interruptor DIP - Características especiales: Conexión en cadena Ethernet doble, bypass de fallos LAN - Interfaces: 2x puertos Ethernet (bypass de fallos LAN) 100 baseT en RJ45 - 100 Mbps (TCP-IP) - Protocolos: Profinet IO - Cable: CAT5 o CAT5e sin blindaje - Comunicación ModBUS: Hasta 64 nodos sin repetidor, velocidad máxima 115 kbps - Entradas analógicas: 8 canales, Voltaje: -30 V a +30 V; -150 mV a +150 mV, Corriente: 0 a 24 mA, Termopar: J, K, T, E, N, R, S, B, L, Pt100 en AI1: -200°C a +650°C - Actualización de entradas analógicas: 4 ms - E/S digitales: 8 canales, Entradas: ON >11V, OFF <4V, Vmax 28V, 9 kΩ; Salidas: MOSFET, PNP, max 0,2A, 9-28V - Actualización de E/S digitales: 4 ms - Certificaciones: CE - Normas: EN61000-6-4, EN61000-6-2, EN61010-1
