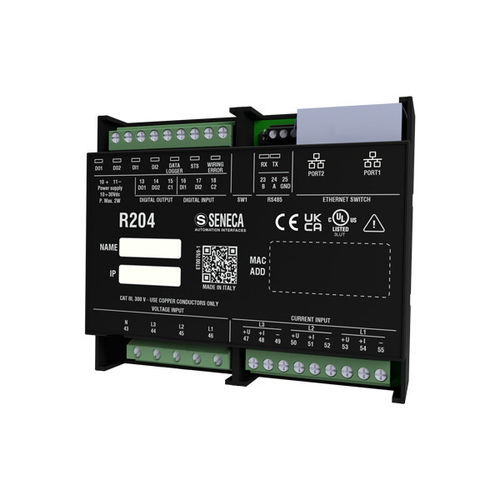

Dispositivo de medición de potencia contador eléctrico R204-2-L-P

de potencia aparentede potencia activade potencia reactiva

Medidor de energía Profinet con entrada universal, listado UL El R204 es un medidor de energía versátil con entrada universal, capaz de manejar una amplia gama de entradas de medición de corriente. Puede manejar corrientes transducidas en voltaje, voltajes directos y sensores Rogowski con salida de voltaje de hasta 333 mV. Este instrumento ofrece varios modos de inserción, incluidos los tipos monofásicos y trifásicos de 3/4 hilos, y es compatible con el protocolo Profinet. Disponible con una fuente de alimentación de 24 V o 230 V, presenta un diseño compacto con una profundidad de solo 32 mm, lo que permite una conexión en cadena con protección automática contra fallos. El medidor de energía puede proporcionar señales de salida de voltaje (0..10Vdc) y corriente (0/4..20mA). También ofrece funcionalidades avanzadas para medir armónicos hasta el 55º orden para una mejor comprensión de la calidad de la energía. Especificaciones Técnicas - Fuente de alimentación: 10..30 Vdc - Consumo máximo de energía: 2.8 W - Aislamiento: 3,500 Vac (hacia/desde circuitos de potencia), 1,500 Vac (otros circuitos) - Indicadores de estado: Fuente de alimentación, canales digitales, error de cableado, actividad de puertos Ethernet - Categoría de instalación: 600 V CAT III - Programación: a través de archivo GSDML - Clase de precisión: 0.2% para voltaje/corriente; 0.5% para potencia - Memoria flash: 8 MB - Características de red: Conexión Ethernet en cadena doble, bypass de fallo LAN (conexión activa entre los dos puertos Ethernet del dispositivo en caso de fallo de alimentación) - Características energéticas: 2 entradas digitales @5kHz - Tipo de inserción / Modo de conexión: Monofásico, trifásico 3 hilos, trifásico 4 hilos, CT, CT con salida mV, transductores Rogowski, Aron - Grado de protección frontal: IP20 - Montaje: Guía de riel DIN 35 mm - Conexiones: Terminales de tornillo - Temperatura de funcionamiento: -25..+65 °C - Dimensiones: 107x90x32 mm - Peso: 170 g - Caja: PC/ABS autoextinguible UL94-V0, color negro - Estándar: CE, UL Entradas de voltaje/corriente - Medición de voltaje de fase: Voltaje hasta 600 Vac, frecuencia 45 ÷ 65 Hz; VT con salida hasta 600 Vac respecto al neutro - Medición de corriente de fase: AT con salida 1-5 A f.s.; AT con salida mV o Rogowski hasta 250 mV I/Os integrados - Entradas digitales: 2 activables con voltaje de 12 a 24V y 2 contadores digitales @ 50Hz - Salidas digitales: 2 capacidad Imax = 50 mA Vmax = 28V COMUNICACIÓN - Puertos: 2 Puertos Ethernet 100 Mbps (modelos R203-2-x) - Protocolo: Profinet IO - Conexiones: Conmutador Ethernet con protección en cadena
