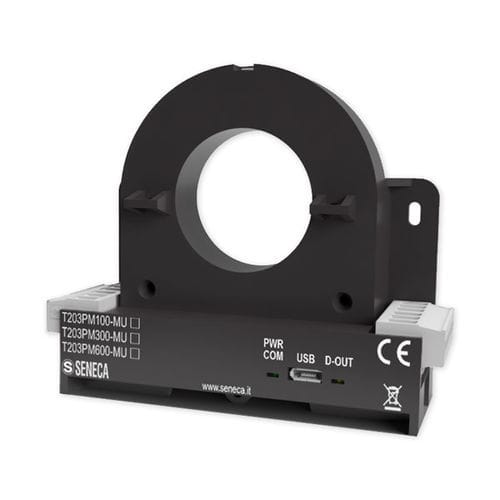

Dispositivo de medición de potencia frecuencímetro T203PM300-MU

multímetrocontador eléctricocon analizador de calidad de energía y de armónicos

Medidor de potencia monofásico con medición directa de corriente y energía hasta 300 A El T203PM300-MU es un analizador de red monofásico AC/DC TRMS con interfaz ModBUS, salida analógica y digital, y entradas con rangos de medición de corriente hasta 300 A y voltaje 290 Vac, 1000 Vdc. El instrumento realiza mediciones directas de corriente y energía sin usar CTs externos. El T203PM300-MU mide valores de voltaje, corriente AC/DC, potencia activa/reactiva/aparente, factor de potencia, frecuencia y distorsión armónica (THD), y los transmite en una salida analógica o digital. Los modelos T203PM tienen capacidad de análisis hasta la 21ª armónica y están equipados con un contacto digital que puede usarse como alarma o contador. La configuración se realiza a través del software EASY SETUP 2 y un puerto de programación Micro USB. Los medidores de potencia T203PM son particularmente robustos ya que tienen un amplio rango de temperatura de operación, -25..+65°C, aislamiento hasta 3 kVac (en conductores desnudos), y clase de seguridad CAT. III 600V (conductor desnudo) y 1kV (conductor aislado). Los dispositivos pueden montarse en riel DIN 35mm IEC EN60715, usando tacos de pared, o suspendidos usando bridas. En combinación con dispositivos como los gateways Z-KEY/R-KEY, pueden integrarse fácilmente en redes Ethernet y sistemas complejos. Especificaciones técnicas: - Alimentación: 11 - 28 Vdc - Absorción máxima: Típica: < 70 mA @ 24 Vdc - Aislamiento: 3 kVac (en cables desnudos) - Indicadores de estado: Alimentación, comunicación USB, salida digital - Categoría de instalación/sobretensión: CAT. III 600V (conductor desnudo), CAT. III 1kV (conductor aislado) - Clase de protección frontal: IP20 - Montaje: Riel DIN 35mm IEC EN60715, montado en pared usando tacos, suspendido usando bridas - Conexiones: Terminales de tornillo removibles de 6 vías, paso de 5 mm para cables hasta 2.5 mm² - Micro USB: para programación y actualización de firmware - Temperatura de operación: -25..+65°C - Dimensiones: 95 x 75 x 35 mm - Peso: 150 g - Caja: PA6, color negro Plantillas de medición y cálculo: - Tiempo de muestreo: 47,000 sps - Tiempo de asentamiento de valores RMS: 500..1000 ms (hasta 99.5%) Parámetros medidos: - Valores instantáneos: Voltaje, Corriente AC/DC, Potencia Activa / Reactiva / Aparente, Factor de Potencia, Frecuencia, THD - Valores promedio / máx / mín: Voltaje, Corriente AC/DC, Potencia Activa / Reactiva / Aparente, Factor de Potencia, Frecuencia, THD - Armónicos: Hasta la 21ª - Clase de precisión: 0.5% f.s. @ 50/60 Hz, 23°C (por encima de 2% f.s.); 1% f.s. @ 50/60 Hz, 23°C (por encima de 2% f.s.) Comunicación: - Interfaz serial: N°1 puerto RS485 - Protocolo: ModBUS RTU - Distancia: Hasta 1,200 m - Conectividad: Máx 32 nodos - Puerto: N°1 puerto de programación Micro USB Entradas de medición: - Voltaje / Corriente: Hasta 0..300 A o 0..290 Vac (AC/DC TRMS); 0..1000 Vdc TRMS DC Bipolar Factor de cresta: 100A = 1.7 / 300A = 1.9 / 600A = 1.9 Banda pasante: 1.4 kHz Sobrecarga: 3 x IN continuo I/O integrados: - Canales: 1DO, 1AO - Salida digital: ACTIVA 0 - Vdc, carga máx. 50mA - Salida analógica: Voltaje: 0..10 Vdc, carga mínima 2kΩ. Protección contra polaridad inversa y sobretensión Resolución: 13.5 f.s.AC Error por EMI: < 1 % Coeficiente de temperatura: < 200 ppm/°C Histéresis en la medición: 0.2% f.s. Tiempo de respuesta: < 200 ms Programación: EASY SETUP 2 Certificaciones/Marcados: CE Normas: EN61000-6-4, EN61000-6-2, EN61010-1
