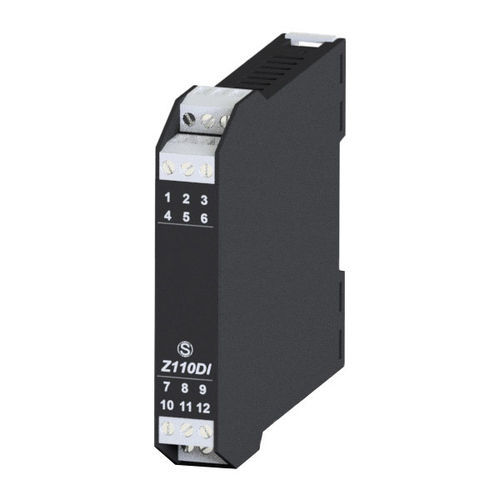

Aislador galvánico Z110DI

4-20 mAde corrientealimentado por bucle

Descripción del producto: El Z110DI es un aislador de bucle de corriente galvánica autopropulsado. Acepta señales de corriente de 4-20 mA y las mide y retransmite en una salida analógica aislada, con una salida de corriente de 4-20 mA. El Z110DI asegura una aislamiento de 3,000 Vrms entre la entrada y la salida y entre los canales. Datos técnicos: - Fuente de alimentación: Autopropulsado desde el bucle de entrada - Aislamiento: 3,000 Vrms - Grado de protección: IP20 - Tiempo de respuesta: < 1ms - Clase de precisión: Er% = 0.025 X (RL/100) + 0.025 (Referido al rango nominal) - Deriva térmica: <10ppm - Temperatura de funcionamiento: -25..+70°C - Dimensiones: 17.5 x 100 x 112 mm - Conexiones: Terminales de tornillo desmontables - Carcasa: PA6, color negro - Montaje: Riel DIN de 35 mm (IEC/EN 60715) - Peso: 100 g - Certificaciones: CE, UKCA DATOS DE ENTRADA: - Canales: 2 - Tipo: Corriente nominal: 4 ÷ 20 mA Corriente de operación: 0.1÷ 25 mA Caída de voltaje a 20mA < 2 V; Voltaje máx. 30V Banda pasante <100Hz Corriente mínima 10µA DATOS DE SALIDA: - Canales: 2 - Tipo: Corriente impuesta 4 ÷ 20 mA Resistencia de carga máx.: 1400 Ω; Voltaje máx. 30V Información de envío y exportación: - CÓDIGO DE PRODUCTO: Z110DI - PESO BRUTO (kg): 0.16 - ORIGEN: IT - CN (Nomenclatura Combinada): 85437090 - ECCN: EAR99 Características clave / Especificaciones técnicas: - Autopropulsado desde el bucle de entrada - Aislamiento de 3,000 Vrms entre entrada/salida y entre canales - Grado de protección: IP20 - Tiempo de respuesta: < 1ms - Precisión: Er% = 0.025 X (RL/100) + 0.025 - Deriva térmica: <10ppm - Temperatura de funcionamiento: -25..+70°C - Dimensiones: 17.5 x 100 x 112 mm - Terminales de tornillo desmontables - Carcasa: PA6, color negro - Montaje: Riel DIN de 35 mm (IEC/EN 60715) - Peso: 100 g - Certificaciones: CE, UKCA - Entrada: 2 canales, 4-20 mA nominal, 0.1-25 mA de operación, caída de voltaje a 20mA <2V, voltaje máx 30V, banda pasante <100Hz, corriente mín 10µA - Salida: 2 canales, 4-20 mA, resistencia de carga máx 1400 Ω, voltaje máx 30V
