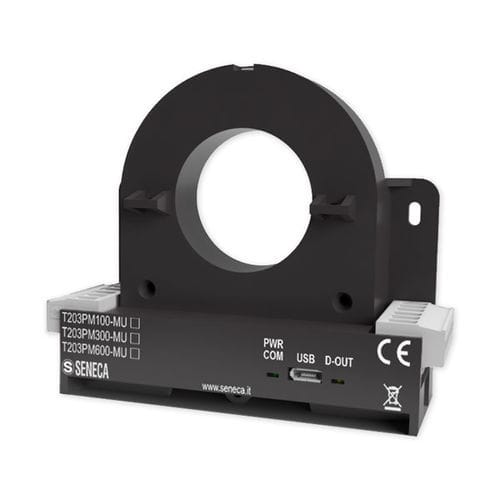

Dispositivo de medición de potencia frecuencímetro T203PM600-MU

multímetrocontador eléctricocon analizador de calidad de energía y de armónicos

El T203PM600-MU es un analizador de red monofásico AC/DC TRMS equipado con una interfaz ModBUS, que ofrece salidas analógicas y digitales. Soporta rangos de medición de corriente de hasta 600 A y voltaje de hasta 290 Vac y 1000 Vdc. Este dispositivo permite la medición directa de corriente y energía sin necesidad de CTs externos. Mide voltaje, corriente AC/DC, potencia activa/reactiva/aparente, factor de potencia, frecuencia y distorsión armónica (THD), transmitiendo datos a través de salidas analógicas o digitales. La serie T203PM puede analizar hasta el 21º armónico e incluye un contacto digital para alarmas o contadores. La configuración se facilita a través del software EASY SETUP 2 y un puerto Micro USB. Estos medidores de potencia son robustos, con un rango de temperatura de funcionamiento de -25 a +65°C, aislamiento de hasta 3 kVac, y clase de seguridad CAT. III 600V (conductor desnudo) y 1kV (conductor aislado). Pueden montarse en un riel DIN de 35 mm, montarse en la pared o suspenderse con bridas. La integración en redes Ethernet es posible con las pasarelas Z-KEY/R-KEY. Especificaciones Técnicas: - Alimentación: 11 - 28 Vdc - Absorción máxima: < 70 mA @ 24 Vdc - Aislamiento: 3 kVac (en cables desnudos) - Indicadores de estado: Alimentación, comunicación USB, salida digital - Categoría de instalación/sobretensión: CAT. III 600V (conductor desnudo), CAT. III 1kV (conductor aislado) - Clase de protección frontal: IP20 - Montaje: Riel DIN 35mm IEC EN60715, montado en pared, suspendido - Conexiones: Terminales de tornillo removibles de 6 vías, paso de 5 mm - Micro USB: Para programación y actualización de firmware - Temperatura de funcionamiento: -25..+65°C - Dimensiones: 95 x 75 x 35 mm - Peso: 150 g - Caja: PA6, negro - Tiempo de muestreo: 47,000 sps - Tiempo de estabilización de valores RMS: 500..1000 ms - Parámetros medidos: Voltaje, Corriente AC/DC, Potencia, Factor de Potencia, Frecuencia, THD - Armónicos: Hasta el 21º - Clase de precisión: 0.5% f.s. @ 50/60 Hz - Interfaz serie: 1 x puerto RS485 - Protocolo: ModBUS RTU - Distancia: Hasta 1,200 m - Conectividad: Máx 32 nodos - Entradas de medición: Voltaje/Corriente hasta 600 A o 290 Vac - I/O integrado: 1DO, 1AO - Salida digital: ACTIVO 0 - Vdc, carga máx. 50mA - Salida analógica: 0..10 Vdc, carga mín 2kΩ - Programación: EASY SETUP 2 - Certificaciones: CE - Normas: EN61000-6-4, EN61000-6-2, EN61010-1
