Dispositivo de medición de potencia contador eléctrico R203 series

con analizador de calidad de energía y de armónicosanalógicodigital

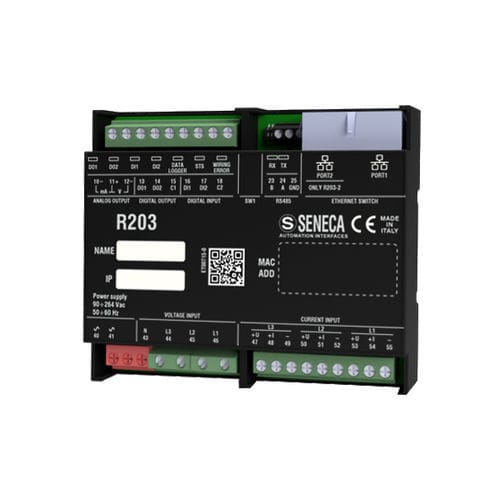

Medidor de energía Profinet con entrada universal El R203 es un medidor de energía versátil con entrada universal, capaz de manejar una amplia gama de entradas de medición de corriente. Puede manejar corrientes transducidas en voltaje, voltajes directos y sensores Rogowski con salida de voltaje de hasta 333 mV. Este instrumento ofrece varios modos de inserción, incluidos los tipos monofásicos y trifásicos de 3/4 hilos, y es compatible con el protocolo Profinet. Disponible con una fuente de alimentación de 24 V o 230 V, presenta un diseño compacto con una profundidad de solo 32 mm, lo que permite una conexión en cadena con protección automática contra fallos. El medidor de energía puede proporcionar señales de salida de voltaje (0..10Vdc) y corriente (0/4..20mA). También ofrece funcionalidades avanzadas para medir armónicos hasta el 55º orden para una mejor comprensión de la calidad de la energía. Versiones disponibles: R203-2-H-P, R203-2-L-P Datos técnicos: - Fuente de alimentación: 10..30 Vdc (R203-2-L-P), 90..264 Vac (50-60 Hz) (R203-2-H-P) - Consumo máximo: 2.8 W - Aislamiento: 3,500 Vac (circuitos de alimentación), 1,500 Vac (otros circuitos) - Indicadores de estado: Fuente de alimentación, canales digitales, error de cableado, actividad de puertos Ethernet - Categoría de instalación: 600 V CAT III - Programación: a través de archivo GSDML - Clase de precisión: 0.2% para voltaje/corriente; 0.5% para potencia - Memoria flash: 8 MB - Características de red: Conexión Ethernet en cadena, protección contra fallos LAN - Características energéticas: 2 entradas digitales @5kHz - Tipo de inserción / Modo de conexión: Monofásico, trifásico 3 hilos, trifásico 4 hilos, CT, CT con salida mV, transductores Rogowski, Aron - Grado de protección frontal: IP20 - Montaje: Riel DIN 35 mm - Conexiones: Terminales de tornillo - Temperatura de funcionamiento: -25..+65 °C - Dimensiones: 107x90x32 mm - Peso: 170 g - Caja: PC/ABS autoextinguible UL94-V0, color negro Entradas de voltaje/corriente: - Medición de voltaje de fase: Voltaje: hasta 600 Vac, frecuencia 45 ÷ 65 Hz; VT con salida hasta 600 Vac respecto al neutro - Medición de corriente de fase: AT con salida 1-5 A f.s.; AT con salida mV o Rogowski hasta 250 mV I/Os integrados: - Entradas digitales: 2 activables con voltaje de 12 a 24V y 2 contadores digitales @ 50Hz - Salidas digitales: 2 capacidad Imax = 50 mA Vmax = 28V - Salidas analógicas: 1 ajustable: en VOLTAJE 0..10 Vdc, resistencia de carga mínima 2kΩ o en CORRIENTE 0..20, 4..20 mA, resistencia de carga máxima 500Ω; Error de transmisión: 0,1 % del rango máximo; Deriva térmica: 100 ppm/K COMUNICACIÓN: - Puertos: 2 Puertos Ethernet 100 Mbps (modelos R203-2-x) - Protocolo: Profinet IO - Conexiones: Conmutador Ethernet con protección en cadena
