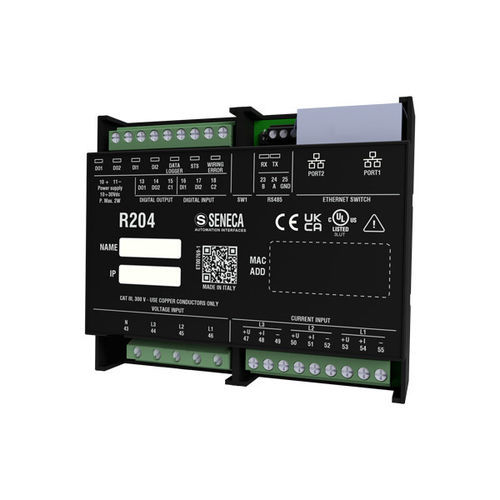

Dispositivo de medición de potencia contador eléctrico R204-2-L-E

digitalen riel DINmonofásico

Descripción del producto: El R204 es un medidor de energía versátil con entrada universal, capaz de manejar una amplia gama de entradas de medición de corriente. Puede manejar corrientes transducidas en voltaje, voltajes directos y sensores Rogowski con salida de voltaje de hasta 333 mV. Este instrumento ofrece varios modos de inserción, incluidos los tipos monofásicos y trifásicos de 3/4 hilos, y es compatible con el protocolo Ethernet/IP. Disponible con una fuente de alimentación de 24 V, presenta un diseño compacto con una profundidad de solo 32 mm, lo que permite una conexión en cadena con protección automática contra fallos. El medidor de energía puede proporcionar señales de salida de voltaje (0..10Vdc) y corriente (0/4..20mA). También ofrece funcionalidades avanzadas para medir armónicos hasta el 55º orden para una mejor comprensión de la calidad de la energía. Datos técnicos: - Fuente de alimentación: 10..30 Vdc - Consumo máximo de energía: 2.8 W - Aislamiento: 3,500 Vac (hacia/desde circuitos de potencia), 1,500 Vac (otros circuitos) - Indicadores de estado: Estado de Entrada/Salida, Estado de Dirección IO, Error de cableado, Conexión de Tránsito/Datos Ethernet - Categoría de instalación: 600 V CAT III - Programación: Servidor Web, interruptor DIP - Clase de precisión: 0.2% para voltaje/corriente; 0.5% para potencia - Memoria flash: 8 MB - Características de red: Conexión Ethernet en cadena doble, bypass de fallos LAN - Características energéticas: 2 entradas digitales @5kHz - Tipo de inserción / Modo de conexión: Monofásico, trifásico 3 hilos, trifásico 4 hilos, CT, CT con salida mV, transductores Rogowski, Aron - Grado de protección frontal: IP20 - Montaje: Guía de riel DIN 35 mm - Conexiones: Terminales de tornillo - Temperatura de funcionamiento: -25..+65 °C - Dimensiones: 107x90x32 mm - Peso: 170 g - Caja: PC/ABS autoextinguible UL94-V0, color negro - Estándar: CE, UL Características clave / Especificaciones técnicas: - Entrada universal para medición de corriente: transducida en voltaje, voltaje directo, sensores Rogowski (hasta 333 mV) - Soporta modos de inserción monofásicos y trifásicos (3/4 hilos) - Compatibilidad con el protocolo Ethernet/IP - Fuente de alimentación de 24 V, profundidad compacta de 32 mm - Conexión en cadena con bypass automático de fallos - Señales de salida de voltaje (0..10Vdc) y corriente (0/4..20mA) - Medición avanzada de armónicos hasta el 55º orden - Puertos Ethernet dobles, bypass de fallos LAN - Montaje en riel DIN, protección IP20 - Temperatura de funcionamiento: -25..+65 °C - Certificado CE y UL - Entradas y salidas digitales integradas - Programación por servidor Web e interruptor DIP - Clase de precisión: 0.2% (voltaje/corriente), 0.5% (potencia) - Dimensiones: 107x90x32 mm; Peso: 170 g
