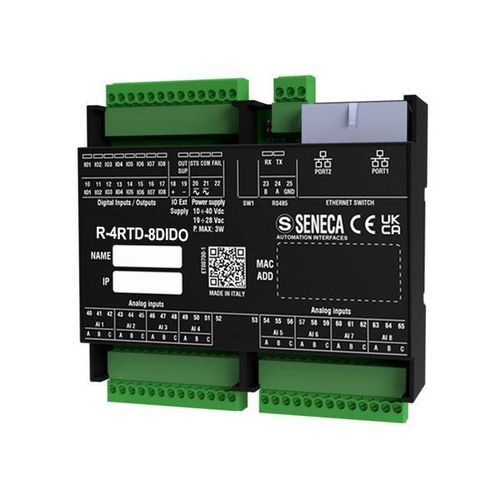

Módulo E/S analógico R-4RTD-8DIDO-2-P

digitalProfiNetEthernet

Módulo Ethernet con 4 entradas de termorresistencias y 8 entradas/salidas digitales El módulo digital mixto R-4RTD-8DIDO-P cuenta con dos puertos Ethernet de 10/100 Mbps y soporta comunicación Profinet. Al igual que todos los modelos de la serie R, está diseñado para cumplir con los requisitos de cableado flexible, espacio de instalación limitado y aplicaciones de alta densidad de E/S con redes Ethernet integradas. El R-4RTD-8DIDO-P ofrece 4 entradas de termorresistencia y 8 canales digitales, cada uno configurable individualmente como entrada o salida digital. La configuración se realiza a través de un servidor web con soporte HTML5, interruptores DIP y el entorno de desarrollo Profinet. La dirección IP, la dirección MAC y la versión del firmware asociadas al módulo pueden identificarse o configurarse en la LAN utilizando la herramienta SDD (Seneca Discovery Device). El módulo puede conectarse en modo cadena Ethernet con bypass de fallos para asegurar la conectividad Ethernet incluso si un módulo en la cadena falla. - Alimentación: 10..40 Vdc; 19..28 Vac - Consumo máximo: 3 W - Aislamiento máximo: 1.5 kVac - Indicadores de estado LED: Alimentación - Grado de protección: IP20 - Temperatura de funcionamiento: -25..+65°C - Temperatura de almacenamiento: -30..+85°C - Humedad: 10..90% sin condensación - Dimensiones (AnxAlxPr): 106 x 90 x 32 mm - Peso: 170 g - Carcasa: PC / ABS autoextinguible UL94-V0, color negro - Conexiones: Bloque terminal de paso de 3.5 mm, sección de cable máx. 1.5 mm² - Instalación: Riel DIN EN 60715, montaje en pared o panel - Programación: Entornos IEC 61131-3 de terceros (Codesys, TiA Portal, etc.) - Características especiales: Conexión en cadena Daisy Ethernet dual - Certificaciones: CE, UKCA - ENTRADAS RTD: 4 RTD independientes - Tipos y rangos RTD: PT100 (EN 60751/A2, ITS-90), -200..+650°C; PT500 (EN 60751/A2, ITS-90), -200..+750°C; PT1000 (EN 60751/A2, ITS-90), -200..+210°C; NI100 (DIN 43760), -60..+250°C; CU50 (GOST 6651-2009), -180..+200°C; CU100 (GOST 6651-2009), -180..+200°C; NI120 (DIN 43760), -60..+250°C; NI1000 (DIN 43760), -60..+250°C - ADC: 24 bits - ENTRADAS/SALIDAS DIGITALES: 8 E/S digitales configurables - Tipo y rango de E/S digitales: Voltaje: Umbral ON: > 11 Vdc; Umbral OFF: < 4 Vdc; Máx: 24 Vdc; Impedancia: 9 kΩ; Cumple con IEC61131-2 Tipo 3 - COMUNICACIÓN: 2x puertos Ethernet (con bypass de fallos LAN) 100BaseT en RJ45; Protocolos: Profinet IO Device; Cable de comunicación Ethernet: CAT5 o CAT5e sin blindar
