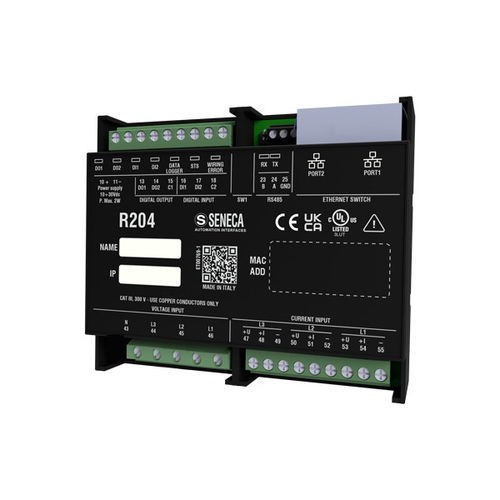

Dispositivo de medición de potencia frecuencímetro R204-2-L-U

contador eléctricocon analizador de calidad de energía y de armónicosmultímetro

Descripción del producto: El medidor de potencia trifásico R204 OPC UA, certificado por UL, está diseñado para aceptar entradas de medición de corriente a través de transformadores de corriente (CT) con salida de corriente o voltaje, transformadores de voltaje (VT) y sensores Rogowski con salida de voltaje de hasta 333 mV. Soporta varios tipos de inserción, incluyendo monofásico, trifásico 3/4 hilos y Aron, y es compatible con el protocolo del servidor OPC UA (conmutable a Modbus, Profinet o Ethernet/IP gracias a la tecnología SENECA FLEX). La interfaz Ethernet permite el encadenamiento en margarita al siguiente dispositivo Ethernet, evitando el uso de costosos conmutadores industriales y simplificando el cableado. El R204 OPC UA devuelve valores monofásicos y trifásicos de las principales cantidades eléctricas: voltaje, corriente, potencia activa, potencia reactiva, potencia aparente, frecuencia, período y factor de potencia. El R204 OPC UA también ofrece medición y registro de armónicos en voltaje y corriente hasta el 55º orden con cálculo de THD (distorsión armónica total). Esta solución versátil es ideal para monitorear y analizar el rendimiento de las redes eléctricas, así como para convertir señales de medición para sistemas de control y automatización industrial. Especificaciones técnicas: - Alimentación: 10..30 Vdc - Consumo máximo: 2.8 W - Aislamiento: 3,500 Vac (hacia/desde circuitos de potencia), 1,500 Vac (otros circuitos) - Indicadores de estado: Estado de Entrada/Salida, Estado de Dirección IO, Error de cableado, Conexión de Tránsito/Datos Ethernet - Categoría de instalación: 600 V CAT III - Programación: Servidor Web, DIP switch - Clase de precisión: 0.2% para voltaje/corriente; 0.5% para potencia - Memoria flash: 8 MB - Características de red: Conexión Ethernet en cadena doble, bypass de fallo LAN - Características energéticas: 2 entradas digitales @5kHz - Tipo de inserción / Modo de conexión: Monofásico, trifásico 3 hilos, trifásico 4 hilos, CT, CT con salida mV, transductores Rogowski, Aron - Grado de protección frontal: IP20 - Montaje: Riel DIN 35 mm - Conexiones: Terminales de tornillo - Temperatura de funcionamiento: -25..+65 °C - Dimensiones: 107x90x32 mm - Peso: 170 g - Caja: PC/ABS autoextinguible UL94-V0, color negro - Norma: CE, UL Entradas de voltaje/corriente: - Medición de voltaje de fase: Voltaje hasta 600 Vac, freq. 45 ÷ 65 Hz; VT con salida hasta 600 Vac respecto al neutro - Medición de corriente de fase: CT con salida 1-5 A f.s.; CT con salida mV o Rogowski hasta 250 mV I/Os integrados: - Entradas digitales: Nr.2 activables con voltaje de 12 a 24V con contador digital @5 kHz - Salidas digitales: Nr.2 capacidad Imax = 50 mA Vmax = 28V COMUNICACIÓN: - Puertos: Nr.2 Puertos Ethernet 100 Mbps - Protocolo: Servidor OPC UA - Conexiones: Conmutador Ethernet con protección en cadena
