Dispositivo de medición de potencia contador eléctrico T203PM100-MU

de potencia aparenteanalógicodigital

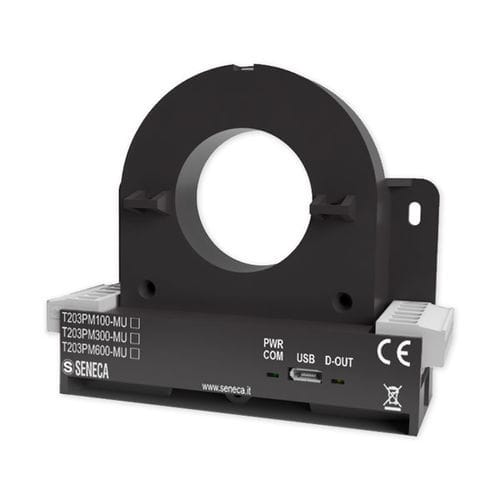

El T203PM100-MU es un analizador de red monofásico AC/DC TRMS equipado con una interfaz ModBUS, que ofrece salidas analógicas y digitales. Soporta rangos de medición de corriente de hasta 100 A y voltaje de hasta 290 Vac y 1000 Vdc. Este dispositivo permite la medición directa de corriente y energía sin necesidad de CTs externos. Mide voltaje, corriente AC/DC, potencia activa/reactiva/aparente, factor de potencia, frecuencia y distorsión armónica (THD), transmitiendo datos a través de salidas analógicas o digitales. La serie T203PM puede analizar hasta el 21º armónico e incluye un contacto digital para alarmas o contadores. La configuración se facilita a través del software EASY SETUP 2 y un puerto Micro USB. Estos medidores de potencia son robustos, con un rango de temperatura de operación de -25 a +65°C, aislamiento de hasta 3 kVac, y clase de seguridad CAT. III 600V (conductor desnudo) y 1kV (conductor aislado). Pueden montarse en un riel DIN de 35 mm, montarse en la pared o suspenderse con bridas. La integración en redes Ethernet es sencilla con las pasarelas Z-KEY/R-KEY. Especificaciones Técnicas: - Alimentación: 11 - 28 Vdc - Absorción máxima: < 70 mA @ 24 Vdc - Aislamiento: 3 kVac - Indicadores de estado: Alimentación, comunicación USB, salida digital - Categoría de instalación: CAT. III 600V (desnudo), CAT. III 1kV (aislado) - Clase de protección: IP20 - Montaje: Riel DIN, pared o brida - Conexiones: Terminales de tornillo removibles de 6 vías - Micro USB: Para programación - Temperatura de operación: -25 a +65°C - Dimensiones: 95 x 75 x 35 mm - Peso: 150 g - Caja: PA6, negro Parámetros Medidos: - Valores instantáneos: Voltaje, Corriente AC/DC, Potencia, Factor de Potencia, Frecuencia, THD - Armónicos: Hasta el 21º - Clase de precisión: 0.5% f.s. @ 50/60 Hz Comunicación: - Interfaz serial: RS485 - Protocolo: ModBUS RTU - Distancia: Hasta 1,200 m - Conectividad: Máx 32 nodos Entradas de Medición: - Voltaje/Corriente: Hasta 100 A o 290 Vac; 1000 Vdc - Sobrecarga: 3 x IN continuo I/O Integrados: - Canales: 1DO, 1AO - Salida digital: ACTIVE 0 - Vdc - Salida analógica: 0..10 Vdc Programación: EASY SETUP 2 Certificaciones: CE Normas: EN61000-6-4, EN61000-6-2, EN61010-1
