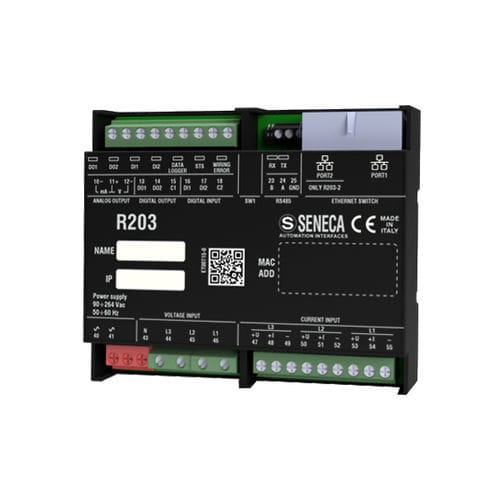

Dispositivo de medición de potencia contador eléctrico R203-2 series

analógicodigitalen riel DIN

El analizador de red trifásico R203 OPC UA está diseñado para aceptar entradas de medición de corriente a través de transformadores de corriente (CT) con salida de corriente o voltaje, transformadores de voltaje (VT) y sensores Rogowski con salida de voltaje de hasta 333 mV. Soporta varios tipos de inserción, incluyendo monofásico, trifásico 3/4 hilos y Aron, y es compatible con el protocolo OPC UA Server (conmutable a Modbus, Profinet o Ethernet/IP gracias a la tecnología SENECA FLEX). La interfaz Ethernet permite el encadenamiento en margarita al siguiente dispositivo Ethernet, evitando el uso de costosos conmutadores industriales y simplificando el cableado. El R203 OPC UA devuelve valores monofásicos y trifásicos de las principales cantidades eléctricas: voltaje, corriente, potencia activa, reactiva, aparente, frecuencia, período y factor de potencia. La salida analógica configurable en voltaje o corriente también permite utilizar el analizador como convertidor de medición. El R203 OPC UA también ofrece medición y registro de armónicos en voltaje y corriente hasta el 55º orden con cálculo de THD (distorsión armónica total). Esta solución versátil es ideal para monitorear y analizar el rendimiento de las redes eléctricas, así como para convertir señales de medición para sistemas de control y automatización industrial. Especificaciones técnicas: - Fuente de alimentación: 10..30 Vdc (R203-2-L-U), 90..264 Vac (50-60 Hz) (R203-2-H-U) - Consumo máximo de energía: 2.8 W - Aislamiento: 3,500 Vac (hacia/desde circuitos de potencia), 1,500 Vac (otros circuitos) - Indicadores de estado: Estado de entrada/salida, Estado de dirección IO, Error de cableado, Conexión de tránsito/datos Ethernet - Categoría de instalación: 600 V CAT III - Programación: Servidor web, interruptor DIP - Clase de precisión: 0.2% para voltaje/corriente; 0.5% para potencia - Memoria flash: 8 MB - Características de red: Conexión Ethernet en cadena doble, bypass de fallo LAN - Características energéticas: 2 entradas digitales @5kHz - Tipo de inserción / Modo de conexión: Monofásico, trifásico 3 hilos, trifásico 4 hilos, CT, CT con salida mV, transductores Rogowski, Aron - Grado de protección frontal: IP20 - Montaje: Guía de riel DIN de 35 mm - Conexiones: Terminales de tornillo - Temperatura de funcionamiento: -25..+65 °C - Dimensiones: 107x90x32 mm - Peso: 170 g - Caja: PC/ABS autoextinguible UL94-V0, color negro Entradas de voltaje/corriente: - Medición de voltaje de fase: Voltaje: hasta 600 Vac, frecuencia 45 ÷ 65 Hz; VT con salida de hasta 600 Vac respecto al neutro - Medición de corriente de fase: CT con salida de 1-5 A f.s.; CT con salida mV o Rogowski hasta 250 mV I/Os integrados: - Entradas digitales: 2 activables con voltaje de 12 a 24V con contador digital @5 kHz - Salidas digitales: 2 capacidad Imax = 50 mA Vmax = 28V - Salidas analógicas: 1 configurable: en VOLTAJE 0..10 Vdc, resistencia de carga mínima 2kΩ o en CORRIENTE 0..20, 4..20 mA, resistencia de carga máxima 500Ω; Error de transmisión: 0.1% del rango máximo; Deriva térmica: 100 ppm/K COMUNICACIÓN: - Puertos: 2 Puertos Ethernet 100 Mbps - Protocolo: servidor OPC UA - Conexiones: Conmutador Ethernet con protección en cadena Versiones disponibles: R203-2-H-U, R203-2-L-U Accesorios (ejemplos): - CE-RJ45-RJ45-R | Cable Ethernet (derecho) ( RJ45 / RJ45 ) - RC150 | Bobina Rogowski, salida 100 mV/kA @ 50 Hz, bobina Ø 80..580 mm - RC190 | Bobina Rogowski, salida 333 mV/kA @ 50Hz, bobina Ø 100..580 mm - TAA-2030, TAA-5080, TAA-8080 | Transformadores de corriente de núcleo dividido - TAC-0000, TAC-3010, TAC-4010 | Transformadores de corriente primarios y de barra pasante Certificaciones: - Declaraciones REACH y ROHS - Códigos aduaneros
