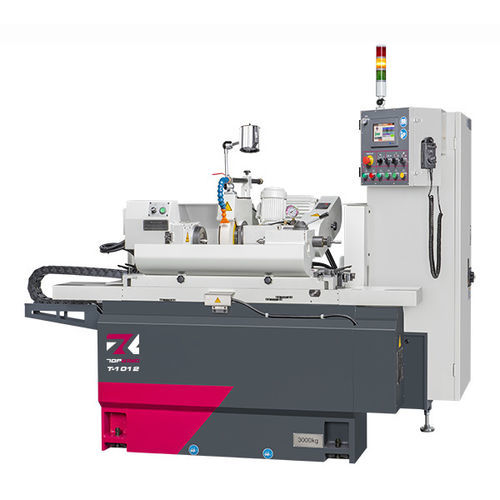

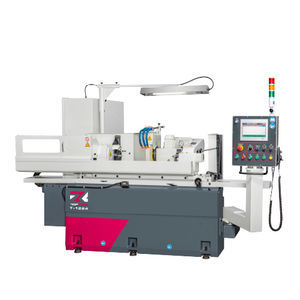

Rectificadora cilíndrica T-1012

de piezas para procesarpara piezas pequeñashorizontal

INTRODUCCIÓN
El TOPKING T-1012 es la rectificadora cilíndrica NC más compacta de la serie T, diseñada para talleres con espacio limitado y para la producción de piezas pequeñas de precisión y múltiples pasos. Ofrece una distancia entre centros de 300 mm y un paso sobre mesa de Ø270 mm, permitiendo mecanizados estables de componentes pequeños-medianos con mínima ocupación. Los ejes X y Z son servoaccionados y la máquina incorpora una interfaz gráfica (GUI) para una programación numérica intuitiva. El T-1012 mantiene la estructura rígida de la serie T y un sistema de lubricación hidrostática automático que asegura precisión a nivel micrón en altas velocidades.

CAPACIDAD

• Passaje sobre mesa: Ø270 mm
• Distancia entre centros: 300 mm
• Diámetro máx. de rectificado: Ø250 mm
• Rueda de rectificado: Ø355 x 38~50 x Ø127 mm

CARACTERÍSTICA DE LA MÁQUINA - INTERFAZ GRÁFICA DE ALTO RENDIMIENTO
La interfaz gráfica de diálogo proporciona un entorno de operación sencillo y seguro. Los programas numéricos pueden ejecutar automáticamente ciclos de rectificado, dressado y compensaciones. El sistema almacena coordenadas de origen mecánico, rectificado, dressado y compensación con una sola tecla. Están disponibles múltiples métodos de rectificado y dressado según los requisitos de la pieza.

CARACTERÍSTICA DE LA MÁQUINA - BASE RÍGIDA
La estructura de la máquina está diseñada para alta rigidez: asientos de deslizamiento más gruesos, guía 1V + 1 plana y un sistema de lubricación basado en presión estática que aporta mayor estabilidad y precisión frente a conceptos más ligeros.

CARACTERÍSTICA DE LA MÁQUINA - SISTEMA DE LUBRICACIÓN HIDROSTÁTICA
Las guías de la mesa y del cabezal de la rueda están lubricadas por un sistema automático hidrostático para mejorar la consistencia de la lubricación y la suavidad de deslizamiento, lo que posibilita un mejor control de avance y precisión de mecanizado.

CARACTERÍSTICA DE LA MÁQUINA - CONSTRUCCIÓN DEL CABEZAL DE LA RUEDA
El eje de la rueda abrasiva está fabricado en acero aleado SNCM-220 con normalización, templado, revenido, cementación, tratamiento criogénico y rectificado de precisión/acabado espejo. La dureza superficial supera HRC62 para resistir deformaciones y desgaste y mantener la precisión a largo plazo.

CARACTERÍSTICA DE LA MÁQUINA - CABEZAL DE PIEZA Y CONTRAPUNTA
El cabezal de pieza utiliza rodamientos de precisión y un accionamiento servo con regulación continua de velocidad. El husillo de pieza de tipo fijo mejora la exactitud y estabilidad. La contrapunta utiliza lubricación por baño de aceite con indicador de nivel para mantener un soporte constante en trabajo entre centros.

CARACTERÍSTICA DE LA MÁQUINA - SOPORTE DE HERRAMIENTA DE DIAMANTE
El porta-diamante montado en deslizador se fija al deslizador del eje Z para minimizar el error por repetición de calibración de posición de dressado. Se disponen varios dispositivos de dressado para adaptarse a las geometrías de las piezas.

ESPECIFICACIÓN
Capacidad

• Passaje sobre mesa: Ø270 mm
• Distancia entre centros / Longitud máx. de rectificado: 300 mm
• Diámetro máx. de rectificado: Ø250 mm
• Longitud máx. de rectificado: 300 mm
• Carga máx. entre centros: 60 kg
• Altura del centro (de la mesa a la punta): 135 mm

Rueda de rectificado

• Tamaño (O.D. x ancho x I.D.): Ø355 x 38~50 x Ø127 mm
• Velocidad lineal: 33 m/sec

Mesa

• Ángulo de giro: 0° ~ 12°

Cabezal de pieza

• Ángulo de giro: -30° ~ +90°
• Conicidad de centro: MT No.3 (opt. MT No.4)
• Velocidad del husillo: 10 ~ 300 rpm
• Carga máx. del husillo (porta-herramienta incluido): 15 kg (Long. máx.: 150 mm)

Contrapunta

• Conicidad de centro: MT No.3 (opt. MT No.4)
• Movimiento del centro: Manual
• Carrera de la contrapunta: 25 mm

Recorrido eje X

• Recorrido máx.: 220 mm
• Velocidad rápida: 6000 mm/min
• Velocidad automática de avance: 0.001 ~ 2000 mm/min
• Reglaje mínimo de avance: 0.001 mm

Recorrido eje Z

• Recorrido máx.: 560 mm
• Velocidad rápida: 6000 mm/min
• Velocidad automática de avance: 0.001 ~ 2000 mm/min
• Reglaje mínimo de avance: 0.001 mm

Motores

• Husillo de la rueda: 3.75 kW
• Motor del husillo de pieza: 0.85 kW (servo AC)
• Avance cabezal X: 1.0 kW (servo AC)
• Avance mesa Z: 1.5 kW (servo AC)
• Bomba aceite lubricación: 0.075 kW
• Bomba lubricación husillo rueda: 0.18 kW
• Bomba refrigerante: 0.18 kW

Capacidades de tanques

• Tanque lubricación husillo rueda: 14 L
• Tanque lubricación: 15 L

Máquina

• Dimensiones (L x W x H): 2420 x 1540 x 2112 mm
• Peso neto: 2600 kg
• Altura del centro (del suelo a la punta): 1057 mm

ACCESORIOS ESTÁNDAR

• Rueda de rectificado y brida x1 set
• Puntas portadoras de carburo (2 pcs/set) x1 set
• Porta-diamante (tipo deslizador) x1 set
• Sistema eléctrico x1 set
• Sistema de lubricación x1 set
• Sistema de refrigeración x1 set
• Lámpara de trabajo x1 set
• Herramientas (almohadilla niveladora) y caja de herramientas x1 set

ACCESORIOS OPCIONALES

• Accesorio de rectificado interno (incl. un husillo y inversor G.W.)
• Contrapunta hidráulica
• Mordaza de accionamiento con bloqueo por leva
• Sujetapiezas 2 pcs/set
• Apoyo fijo 2 puntos
• Apoyo fijo 3 puntos
• Mordaza de 3 mordazas
• Mordaza de 4 mordazas
• Rueda y brida de repuesto
• Dispositivo de dressado con rodillo de diamante (conexión por brida al cabezal de pieza)
• Soporte de equilibrado de rueda y árbol
• Equilibrador automático de rueda
• Sonda táctil
• Calibre automático en proceso
• Protección semi-salpicaduras
• Protección totalmente cerrada
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite

VÍDEO
Están disponibles vídeos de demostración y puesta en marcha que muestran dressado, rectificado de piezas multi-étapas y configuración de sonda para el T-1012.

CARACTERÍSTICAS TÉCNICAS

• Modelo: T-1012
• Passaje sobre mesa: Ø270 mm
• Distancia entre centros / Longitud máx. de rectificado: 300 mm
• Diámetro máx. de rectificado: Ø250 mm
• Tamaño de la rueda: Ø355 x 38~50 x Ø127 mm
• Recorrido eje X: 220 mm / Recorrido eje Z: 560 mm
• Potencia husillo de la rueda: 3.75 kW
• Peso neto: 2600 kg
• Dimensiones máquina (L x W x H): 2420 x 1540 x 2112 mm
