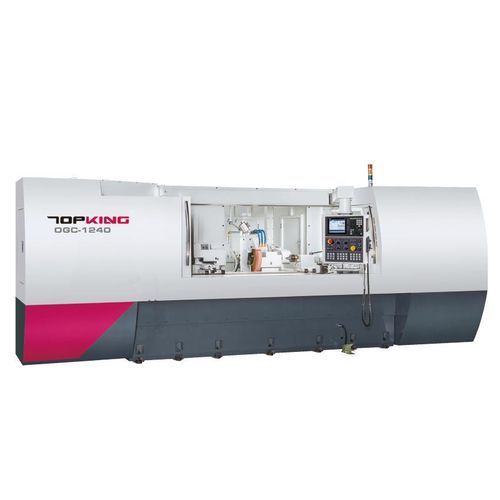

Rectificadora cilíndrica OGC series

de piezas para procesarhorizontalCNC

INTRODUCCIÓN
La rectificadora cilíndrica CNC TOPKING serie OGC está diseñada para el rectificado externo de alta precisión de ejes y piezas cilíndricas. Los ejes X y Z son accionados por husillos de bolas de precisión y servomotores. La máquina integra un control CNC de alto rendimiento con interfaz gráfica para simplificar la programación y la puesta en marcha en entornos de producción.

CAPACIDAD
Paso sobre mesa: Ø320 mm (OGC-1240) / Ø420 mm (OGC-1640)
Entre centros: 1000 mm
Diámetro máximo de rectificado: Ø300 mm (OGC-1240) / Ø400 mm (OGC-1640)
Longitud máxima de rectificado: 1000 mm
Muela: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DE LA MÁQUINA

• INTERFAZ CNC INTUITIVA - Control Mitsubishi integrado con guía gráfica para dividir piezas complejas en varios procesos de rectificado, simplificando la edición de procesos y el dressado sin programación extensa G/M.
• BASE RÍGIDA - Estructura optimizada para mejorar la estabilidad y repetibilidad en producción.
• LUBRICACIÓN HIDROSTÁTICA - Lubricación automática hidroestática en guías de mesa y cabezal de muela para mejorar la suavidad y la precisión de avance.
• CONSTRUCCIÓN DEL CABEZAL - Husillo G.W. en acero aleado SNCM-220 con tratamientos térmicos y criogénicos; rectificado y acabado espejo; dureza superficial > HRC62 para durabilidad y precisión.
• MANDRIL Y CONTRAPUNTA - Rodamientos de precisión, cabezal impulsado por servomotor con variación de velocidad continua; husillo fijo para mayor precisión; contrapunta con lubricación en baño de aceite y indicador de nivel.
• PORTAHERRAMIENTAS DIAMANTE - Montado en la contrapunta; disponibles varios dispositivos de dressado según requisitos de la pieza.

CICLO DE RECTIFICADO
La documentación del producto incluye ilustraciones gráficas del ciclo de rectificado y del flujo de dressado de la muela para facilitar la planificación de procesos.

ESPECIFICACIONES

• Serie: OGC series
• Paso sobre mesa: Ø320 mm (OGC-1240) / Ø420 mm (OGC-1640)
• Entre centros: 1000 mm
• Diámetro máximo de rectificado: Ø300 mm (OGC-1240) / Ø400 mm (OGC-1640)
• Longitud máxima de rectificado: 1000 mm
• Carga máxima entre centros: 100 kg (OGC-1240) / 150 kg (OGC-1640)
• Altura del centro (mesa a punta): 160 mm / 210 mm
• Muela: Ø405 x 50 x Ø127 mm
• Velocidad lineal de muela: 45 m/sec
• Inclinación de la mesa: -3° ~ +8°
• Inclinación del cabezal: -30° ~ +90°
• Velocidad de husillo: 10 ~ 300 rpm
• Recorrido eje X: 250 mm; avance rápido 6000 mm/min; avance automático 0.001 ~ 2000 mm/min; ajuste mínimo 0.001 mm
• Recorrido eje Z: 1315 mm; avance rapide 6000 mm/min; avance automático 0.001 ~ 2000 mm/min; ajuste mínimo 0.001 mm
• Motor husillo muela: 3.75 kW (opción 5.5 kW)
• Motor husillo pieza (servo): 1.3 kW
• Motores de avance cabezal & mesa (servo): 1.5 kW cada uno
• Bombas de lubricación y refrigerante: especificadas (0.18 / 0.37 kW)
• Capacidades de tanques: lubricación husillo 18 L; depósito aceite lubricación 22 L
• Dimensiones máquina: 4250 x 2470 x 2306 mm
• Peso neto: 4300 kg (OGC-1240) / 4500 kg (OGC-1640)
• Altura del centro (suelo a punta): 1095 mm / 1145 mm

ACCESORIOS
ACCESORIOS ESTÁNDAR

• Control CNC (Marca: Mitsubishi) x 1 set
• Muela y brida x 1 set
• Puntas de trabajo con insertos carburizados (2 pcs/set) x 1 set
• Portaherramientas diamante (montado en contrapunta) x 1 set
• Regla lineal para eje X x 1 set
• Inversor para muela x 1 set
• Sistema eléctrico x 1 set
• Protección anti-salpicaduras totalmente cerrada x 1 set
• Sistema de lubricación x 1 set
• Sistema de refrigeración x 1 set
• Lámpara de trabajo x 1 set
• Herramientas (calzo de nivelación) y caja de herramientas x 1 set

ACCESORIOS OPCIONALES

• Accesorio de rectificado interno (incl. un husillo y inversor de muela)
• Contrapunta hidráulica
• Garras de accionamiento con cierre por leva
• Sujetador de trabajo 2 pcs/set
• Platina de apoyo 2 puntas
• Platina de apoyo ajustable 3 puntas
• Mordaza scroll 3 mordazas ajustable
• Mordaza scroll 4 mordazas ajustable
• Soporte para equilibrado de rueda y eje
• Equilibrador automático de muela
• Muela y brida de repuesto
• Dispositivo de dressado por rodillo
• Sonda de contacto (Touch Probe)
• Jauge automática en proceso
• Control de holgura (Gap Control)
• Separador magnético de refrigerante
• Filtro de papel
• Extractor de niebla de aceite

ESPECIFICACIONES TÉCNICAS

• Serie: OGC series
• Paso sobre mesa: Ø320 mm / Ø420 mm
• Entre centros: 1000 mm
• Diámetro máximo de rectificado: Ø300 mm / Ø400 mm
• Longitud máxima: 1000 mm
• Muela: Ø405 x 50 x Ø127 mm
• Velocidad lineal: 45 m/sec
• Recorrido X: 250 mm ; Recorrido Z: 1315 mm
• Motor husillo muela: 3.75 kW (opción 5.5 kW)
• Dimensiones: 4250 x 2470 x 2306 mm
• Peso neto: 4300 kg / 4500 kg
