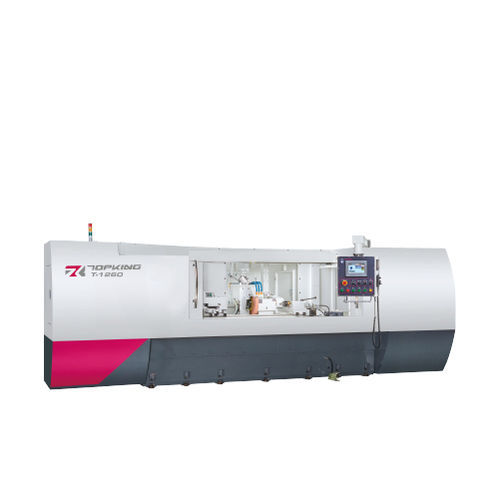

Rectificadora cilíndrica T series

de piezas para procesarhorizontalNC

INTRODUCCIÓN
La rectificadora cilíndrica TOPKING serie T está diseñada para el rectificado por pasos y múltiples pasos de piezas cilíndricas. Los ejes X y Z son accionados por servomotores NC con husillos de bolas. La serie T integra un sistema de control gráfico de alto rendimiento que simplifica la programación y permite la ejecución automática de ciclos de rectificado y dressado, correcciones y la memorización de coordenadas (origen mecánico, rectificado, dressado, compensación).

CAPACIDAD
Paso sobre la mesa: Ø320 / Ø420 mm
Distancia entre centros: 1500 mm
Diámetro máximo de rectificado: Ø300 / Ø400 mm
Rueda de rectificar: Ø405 x 50 x Ø127 mm

CARACTERÍSTICA DE LA MÁQUINA — INTERFAZ GRÁFICA DE ALTO RENDIMIENTO
■ La interfaz gráfica de diálogo proporciona un entorno operativo intuitivo. La programación numérica automatiza ciclos de rectificado y dressado, correcciones y otras órdenes. La memoria de coordenadas con una sola tecla soporta origen mecánico, rectificado, dressado y compensación. Diversos métodos de rectificado y dressado son seleccionables según los requisitos de la pieza.

CARACTERÍSTICA DE LA MÁQUINA — BASE RÍGIDA
■ Diseño estructural reforzado con asiento de deslizamiento más grueso, estructura de guías 1V 1 plana y un diseño de lubricación basado en presión estática para asegurar precisión y estabilidad durante el rectificado.

CARACTERÍSTICA DE LA MÁQUINA — SISTEMA DE LUBRICACIÓN HIDROSTÁTICA
■ Las guías de la mesa y de la cabeza de rueda están lubricadas por un sistema automático hidroestático que mejora la lubricación, la suavidad de rectificado y la precisión de avance.

CARACTERÍSTICA DE LA MÁQUINA — CONSTRUCCIÓN DE LA CABEZA DE RUEDA
■ El husillo G.W. está fabricado en acero aleado SNCM-220 con varios tratamientos térmicos, rectificado de precisión y acabado espejo; dureza superficial superior a HRC62 para garantizar precisión y resistencia al desgaste a largo plazo.

CARACTERÍSTICA DE LA MÁQUINA — CABEZAL DE TRABAJO Y CONTRAPUNTA
■ El husillo de trabajo utiliza rodamientos de precisión y es accionado por un servomotor de velocidad variable. El husillo fijo mejora la precisión. La contrapunta utiliza lubricación por baño de aceite e incluye indicador de aceite para control.

CARACTERÍSTICA DE LA MÁQUINA — PORTA-HERRAMIENTA DE DIAMANTE
■ Porta-herramienta de diamante montado en la contrapunta incluido. Disponibles diversos dispositivos de dressado según los requerimientos del componente.

ESPECIFICACIÓN
Capacity | T-1260 | T-1660
Paso sobre la mesa | Ø320 mm | Ø420 mm
Distancia entre centros | 1500 mm | 1500 mm
Diámetro máx. de rectificado | Ø300 mm | Ø400 mm
Longitud máx. de rectificado | 1500 mm | 1500 mm
Carga máx. entre puntos | 100 kg | 150 kg
Altura del centro (desde la mesa hasta la punta) | 160 mm | 210 mm

Rueda de rectificado (O.D. x ancho x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocidad lineal | 33 m/sec | 33 m/sec

Mesa (ángulo de inclinación) | -3° ~ +8° | -3° ~ +8°
Cabezal de trabajo (ángulo de inclinación) | -30° ~ +90° | -30° ~ +90°
Cono de centrado | MT. No. 4 | MT. No. 4
Velocidad del husillo | 10 ~ 300 rpm | 10 ~ 300 rpm
Carga máxima del husillo (porta-herramienta incluido) | 35 kg (longitud máx.:150 mm) | 35 kg (longitud máx.:150 mm)

Contrapunta (cono) | MT. No. 4 | MT. No. 4
Movimiento del centro de contrapunta | Manual | Manual
Recorrido de la contrapunta | 25 mm | 25 mm

Recorrido eje X (máx.) | 250 mm | 250 mm
Velocidad de avance rápida X | 6000 mm/Min | 6000 mm/Min
Velocidad de alimentación auto X | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Ajuste mínimo de alimentación X | 0.001 mm | 0.001 mm

Recorrido eje Z (máx.) | 1265 mm | 1265 mm
Velocidad de avance rápida Z | 6000 mm/Min | 6000 mm/Min
Velocidad de alimentación auto Z | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Ajuste mínimo de alimentación Z | 0.001 mm | 0.001 mm

Motores de accionamiento (husillo de la rueda) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motor husillo de trabajo (servo) | 1.8 kW (AC servo) | 1.8 kW (AC servo)
Avance cabeza-mecha X (servo) | 1.5 kW (AC servo) | 1.5 kW (AC servo)
Avance mesa Z (servo) | 3.5 kW (AC servo) | 3.5 kW (AC servo)
Bomba aceite lubricación | 0.37 kW | 0.37 kW
Bomba aceite husillo de rueda | 0.18 kW | 0.18 kW
Bomba refrigerante | 0.18 kW | 0.18 kW

Capacidades de tanque (aceite husillo de rueda) | 18 L | 18 L
Tanque aceite lubricación | 22 L | 22 L

Dimensiones máquina (L x W x H) | 6178 x 2910 x 2310 mm | 6178 x 2910 x 2310 mm
Peso neto | 4100 kg | 4300 kg
Altura del centro (desde el suelo hasta la punta) | 1095 mm | 1145 mm

ACCESORIOS ESTÁNDAR

• Rueda de rectificado y brida x 1 set
• Puntas de apoyo con punta de carburo (2 pcs/set) x 1 set
• Porta-herramienta diamante (montado en contrapunta) x 1 set
• Sistema eléctrico x 1 set
• Sistema de lubricación x 1 set
• Sistema de refrigeración x 1 set
• Lámpara de trabajo x 1 set
• Herramientas (almohadillas de nivelación) y caja de herramientas x 1 set

ACCESORIOS OPCIONALES

• Accesorio de rectificado interno (incl. un husillo y inversor G.W.)
• Contrapunta hidráulica
• Dog de accionamiento tipo bloqueo por leva
• Soportes de trabajo 2 pcs/set
• Rest de apoyo 2 puntos
• Rest de apoyo 3 puntos
• Mordaza de 3 mordazas
• Mordaza de 4 mordazas
• Rueda de rectificado y brida de repuesto
• Dispositivo de dressado con rodillo de diamante (conexión por brida)
• Soporte de equilibrado y eje
• Equilibrador automático de rueda
• Calibre por palpador
• Jauge automática en proceso
• Protector semi-splash
• Protector completamente cerrado
• Separador magnético de refrigerante
• Filtro de papel
• Recolector de niebla de aceite

VIDEO
Vídeo integrado disponible que muestra rectificado multi-etapa en una sola preparación con palpador para la serie T.

CARACTERÍSTICAS / ESPECIFICACIONES TÉCNICAS

• Serie: T series (2NC series)
• Modelos incluidos: T-1260, T-1660
• Distancia entre centros: 1500 mm
• Paso sobre la mesa: T-1260 Ø320 mm; T-1660 Ø420 mm
• Diámetro máx. de rectificado: T-1260 Ø300 mm; T-1660 Ø400 mm
• Tamaño de rueda: Ø405 x 50 x Ø127 mm
• Recorrido eje X: 250 mm; Recorrido eje Z: 1265 mm
• Avance rápido: 6000 mm/min (X y Z)
• Velocidad de alimentación auto: 0.001 ~ 2000 mm/min
• Motor husillo rueda: 3.75 kW (opción 5.5 kW)
• Motor husillo trabajo: 1.8 kW (AC servo)
• Motor avance mesa Z: 3.5 kW (AC servo)
• Dimensiones máquina (L x W x H): 6178 x 2910 x 2310 mm
• Peso neto: T-1260 4100 kg; T-1660 4300 kg
