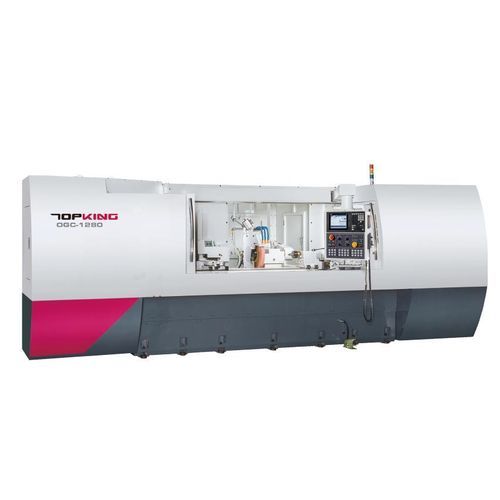

Centro de rectificado cilíndrico OGC series

de piezas para procesarhorizontalCNC

INTRODUCCIÓN
La rectificadora cilíndrica CNC TOPKING — serie OGC está diseñada para rectificados cilíndricos exteriores de alta precisión. Los ejes X y Z son accionados por husillos a bolas de precisión y servomotores. La máquina integra un sistema CNC con interfaz gráfica que facilita la configuración y la operación.

CAPACIDAD
Diámetro sobre la mesa: Ø320 / Ø420 mm
Distancia entre puntos: 2000 mm
Diámetro máximo de rectificado: Ø300 / Ø400 mm
Longitud máxima de rectificado: 2000 mm
Rueda abrasiva: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DE LA MÁQUINA
SISTEMA DE OPERACIÓN INTUITIVO
El controlador CNC integrado con GUI guía gráficamente al operario para dividir las piezas en procesos de rectificado y dressado. No se requieren códigos G/M manuales, simplificando la puesta en marcha.

BASE DE MÁQUINA RÍGIDA
La estructura prioriza la rigidez para mejorar la estabilidad en rectificado y mantener la precisión geométrica.

SISTEMA DE LUBRICACIÓN HIDROSTÁTICA
Las guías de la mesa y del cabezal de muela utilizan un sistema de lubricación hidroestático automático que mejora la suavidad y la precisión de avance.

CONSTRUCCIÓN DEL CABEZAL DE MUELA
El husillo de la muela está fabricado en acero aleado SNCM-220 con tratamientos térmicos y cryotratamiento, seguido de rectificado y pulido de precisión hasta > HRC62 para minimizar deformaciones y desgaste.

MANDRIL Y CONTRAPUNTO
El husillo de trabajo emplea rodamientos de precisión; el cabezal de trabajo accionado por servomotor permite variación continua de velocidad. El contrapunto dispone de lubricación por baño de aceite, indicador de nivel y movimiento manual del punto (recorrido 25 mm).

PORTA-HERRAMIENTAS DIAMANTE
Porta-dressador montado en contrapunto con opciones de dressado adaptables a la pieza.

CICLO DE RECTIFICADO
Se proporcionan secuencias gráficas de rectificado y dressado para guiar el proceso y asegurar repetibilidad.

ESPECIFICACIONES

• Serie: OGC series
• Modelos: OGC-1280, OGC-1680
• Distancia entre puntos: 2000 mm
• Diámetro máx. de rectificado: Ø300 mm (OGC-1280) / Ø400 mm (OGC-1680)
• Longitud máx. de rectificado: 2000 mm
• Rueda abrasiva: Ø405 x 50 x Ø127 mm, velocidad lineal 45 m/sec
• Recorrido eje X: 250 mm; recorrido eje Z: 2540 mm
• Potencia husillo muela: 3.75 kW (opción 5.5 kW)
• Dimensiones máquina: 7700 x 2470 x 2306 mm
• Peso neto aprox.: 6000 kg (OGC-1280) / 6200 kg (OGC-1680)

ACCESORIOS - ACCESORIOS ESTÁNDAR

• Controlador CNC (Marca: Mitsubishi) x 1 juego
• Rueda abrasiva y brida x 1 juego
• Puntas de carburo (2 pcs/juego) x 1 juego
• Porta-herramientas diamante (montado en contrapunto) x 1 juego
• Escala lineal para eje X x 1 juego
• Inversor de la rueda abrasiva x 1 juego
• Sistema eléctrico x 1 juego
• Protector totalmente cerrado x 1 juego
• Sistema de lubricación x 1 juego
• Sistema de refrigeración x 1 juego
• Lámpara de trabajo x 1 juego
• Herramientas (calzo de nivelación) y caja de herramientas x 1 juego

ACCESORIOS - ACCESORIOS OPCIONALES

• Accesorio de rectificado interno (incl. un husillo y inversor de rueda)
• Contrapunto hidráulico
• Garras de accionamiento con bloqueo tipo leva
• Sujetador de pieza 2 pcs/juego
• Banco de apoyo 2 puntos
• Banco de apoyo 3 puntos ajustable
• Mordaza scroll 3 mordazas ajustable
• Mordaza scroll 4 mordazas ajustable
• Soporte de equilibrado y eje para rueda
• Equilibrador automático de rueda
• Rueda abrasiva y brida de repuesto
• Dispositivo de dressado por rodillo
• Palpador de contacto
• Calibre automático en proceso
• Control de holgura
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite
