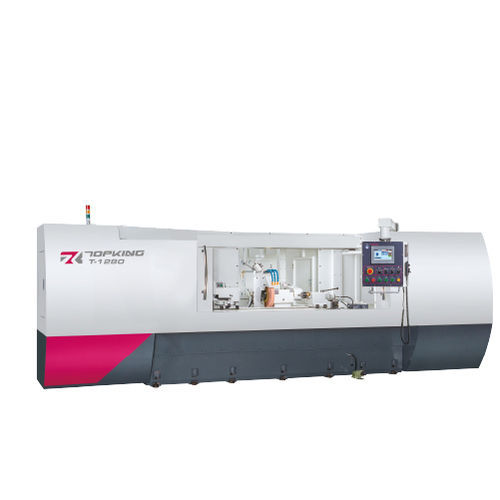

Rectificadora cilíndrica T series

de piezas para procesarhorizontalNC

INTRODUCCIÓN
Diseñadas para ejes largos y componentes pesados de hasta 2000 mm entre centros, las T-1280 y T-1680 son rectificadoras cilíndricas entre centros que priorizan el soporte y la estabilidad. Paso sobre mesa de Ø320 mm (T-1280) o Ø420 mm (T-1680). Carga máxima entre centros: 100 kg (T-1280) y 150 kg (T-1680). La interfaz gráfica táctil intuitiva permite configurar ciclos de rectificado y dressado sin programación G-code. La rigidez reforzada del bastidor y el sistema de lubricación hidrostática integrado reducen la vibración en el mecanizado de eje largo, permitiendo precisión a nivel micrométrico en largas distancias.

CAPACIDAD
Paso sobre mesa: Ø320 / Ø420 mm
Distancia entre centros: 2000 mm
Diámetro máximo de rectificado: Ø300 / Ø400 mm
Dimensiones de la muela: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DE LA MÁQUINA

• Interfaz gráfica: GUI táctil para programación numérica, ejecución automática de ciclos de rectificado y dressado, memorización de coordenadas y múltiples métodos de trabajo.
• Base rígida: Diseño estructural más pesado con asiento deslizante reforzado y guía de 1V+1 plana para mayor rigidez y estabilidad.
• Lubricación hidrostática: Sistema automático de lubricación hidrostática en guías de mesa y cabezal de muela para mejorar la suavidad de avance y la precisión de mecanizado.
• Construcción del cabezal de muela: Husillo G.W. en acero aleado SNCM-220 con tratamientos térmicos y rectificado de precisión; dureza superficial superior a HRC62°.
• Cabezal y contrapunta: Rodamientos de precisión, cabezal servo con velocidad variable continua, husillo fijo y contrapunta con lubricación por baño de aceite y visor de nivel.
• Portaherramientas diamantado: Portaherramientas diamantado montado en contrapunta; diversos dispositivos de dressado disponibles según la pieza.
• Marca: Funcionalidades y control TOPKING integrados.

ESPECIFICACIÓN
Capacidad | T-1280 | T-1680
Paso sobre mesa | Ø320 mm | Ø420 mm
Distancia entre centros | 2000 mm | 2000 mm
Diámetro máximo de rectificado | Ø300 mm | Ø400 mm
Longitud máxima de rectificado | 2000 mm | 2000 mm
Carga máxima entre centros | 100 kg | 150 kg
Altura del centro (mesa a punta) | 160 mm | 210 mm

Muela — Tamaño (O.D. x ancho x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocidad lineal | 33 m/sec | 33 m/sec

Mesas — Ángulo de giro | -1° ~ +7° | -1° ~ +7°

Cabezal — Ángulo de giro | -30° ~ +90° | -30° ~ +90°
Conicidad del centro | MT. No. 4 | MT. No. 4
Velocidad del husillo | 10 ~ 300 rpm | 10 ~ 300 rpm
Carga máxima del husillo (incl. portaherramientas) | 35 kg (long. máx.: 150 mm) | 35 kg (long. máx.: 150 mm)

Contrapunta — Conicidad | MT. No. 4 | MT. No. 4
Movimiento del centro | Manual | Manual
Recorrido de la contrapunta | 25 mm | 25 mm

Recorrido eje X — Recorrido máx. | 250 mm | 250 mm
Velocidad de avance rápido | 6000 mm/min | 6000 mm/min
Velocidad automática de avance | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Configuración mínima de avance | 0.001 mm | 0.001 mm

Recorrido eje Z — Recorrido máx. | 2540 mm | 2540 mm
Velocidad de avance rápido | 6000 mm/min | 6000 mm/min
Velocidad automática de avance | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Configuración mínima de avance | 0.001 mm | 0.001 mm

Comandos — Husillo muela | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motor husillo (servo) | 1.8 kW (AC servo) | 1.8 kW (AC servo)
Motor X eje cabezal | 1.5 kW (AC servo) | 1.5 kW (AC servo)
Motor Z eje mesa | 3.5 kW (AC servo) | 3.5 kW (AC servo)
Bomba aceite lubricación | 0.37 kW | 0.37 kW
Bomba aceite husillo | 0.18 kW | 0.18 kW
Bomba refrigerante | 0.18 kW | 0.18 kW

Capacidades — Depósito aceite husillo | 18 L | 18 L
Depósito aceite lubricación | 22 L | 22 L

Máquina — Dimensión (L x W x H) | 7285 x 2923 x 2082 mm | 7285 x 2923 x 2082 mm
Peso neto | 6000 kg | 6200 kg
Altura del centro (suelo a punta) | 1095 mm | 1145 mm
* Las especificaciones y dimensiones pueden cambiar sin previo aviso.

ACCESORIOS
ACCESORIOS ESTÁNDAR

• Muela y brida x 1 set
• Puntas de trabajo con plaquita de carburo (2 pcs/set) x 1 set
• Portaherramientas diamantado (montado en contrapunta) x 1 set
• Sistema eléctrico x 1 set
• Sistema de lubricación x 1 set
• Sistema de refrigeración x 1 set
• Lámpara de trabajo x 1 set
• Herramientas (almohadilla de nivelación) y caja de herramientas x 1 set

ACCESORIOS OPCIONALES

• Accesorio de rectificado interno (incl. un husillo y inversor G.W.)
• Contrapunta hidráulica
• Perro de transmisión tipo cam-lock
• Portapiezas 2 pcs/set
• Banco de apoyo 2 puntos
• Banco de apoyo 3 puntos
• Mordaza 3 garras
• Mordaza 4 garras
• Muela de repuesto y brida
• Dispositivo de dressado por rodillo diamantado (conexión por brida al cabezal)
• Soporte y eje para equilibrado de muela
• Equilibrador automático de muela
• Calibre por contacto
• Calibre automático en proceso
• Protector semiexpuesto
• Protector completamente cerrado
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite

VIDEO
El producto incluye un vídeo de demostración/presentación.

CARACTERÍSTICAS TÉCNICAS

• Serie: T series
• Modelos: T-1280, T-1680
• Paso sobre mesa: Ø320 mm (T-1280) / Ø420 mm (T-1680)
• Distancia entre centros: 2000 mm
• Diámetro máx. de rectificado: Ø300 mm (T-1280) / Ø400 mm (T-1680)
• Longitud máx. de rectificado: 2000 mm
• Carga máx. entre centros: 100 kg (T-1280) / 150 kg (T-1680)
• Tamaño de muela: Ø405 x 50 x Ø127 mm
• Velocidad lineal muela: 33 m/sec
• Velocidad husillo: 10 ~ 300 rpm
• Motores principales y especificaciones como indicadas en la ficha técnica
