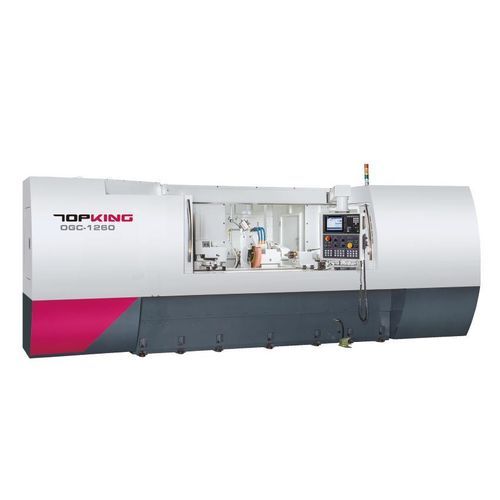

Rectificadora cilíndrica OGC series

de piezas para procesarhorizontalCNC

INTRODUCCIÓN
La serie OGC de rectificadoras cilíndricas TOPKING está diseñada para el rectificado cilíndrico externo e interno de precisión con interfaz gráfica CNC. Los ejes X y Z son accionados por Husillos de bolas de precisión y servomotores. El control CNC integrado con GUI simplifica la configuración del proceso y reduce la complejidad de programación.

CAPACIDAD
Diámetro sobre la mesa: Ø320 / Ø420 mm
Distancia entre centros: 1500 mm
Diámetro máximo de rectificado: Ø300 / Ø400 mm
Longitud máxima de rectificado: 1500 mm
Rueda de rectificado: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DE LA MÁQUINA

• SISTEMA DE OPERACIÓN INTUITIVO : CNC integrado con GUI que guía al operador para dividir piezas complejas en operaciones de rectificado; edición de procesos y dressado numérico sin necesidad de programación G/M manual.
• BASE DE MÁQUINA RÍGIDA : Diseño estructural reforzado que mejora la rigidez respecto a diseños ligeros.
• SISTEMA DE LUBRICACIÓN HIDROSTÁTICA : Las guías de la mesa y la bancada de la rueda están lubricadas por un sistema hidroestático automático para movimientos más suaves y mayor precisión de avance.
• CONSTRUCCIÓN DEL CABEZAL DE RUEDA : Husillo G.W. en acero aleado SNCM-220 tratado (normalizado, templado, cementado y criogénico), seguido de rectificado de precisión y acabado espejo; dureza de superficie ≥ HRC62° para minimizar deformaciones y desgaste.
• MANDRINO Y CONTRAPUNTA : Rodamientos de precisión en el eje de trabajo; cabezal impulsado por servomotor con velocidad infinitamente variable; eje de trabajo de tipo fijo para mayor estabilidad; contrapunta con lubricación en baño de aceite y indicador de nivel de aceite.
• SOPORTE DE HERRAMIENTA DIAMANTE : Soporte diamante montado en contrapunta disponible; compatible con diversos dispositivos de dressado según requisitos de la pieza.

CICLO DE RECTIFICADO
Se proporcionan diagramas de ciclo de rectificado y dressado como referencia para la planificación del proceso.

ACCESORIOS ESTÁNDAR

• Controlador CNC (Mitsubishi) x 1 juego
• Rueda de rectificado y brida x 1 juego
• Puntas soporte de carburo (2 uds/juego) x 1 juego
• Soporte de herramienta diamante (montado en contrapunta) x 1 juego
• Escala lineal para eje X x 1 juego
• Inversor de velocidad de rueda x 1 juego
• Sistema eléctrico x 1 juego
• Protección anticontaminación totalmente cerrada x 1
• Sistema de lubricación x 1 juego
• Sistema de refrigeración x 1 juego
• Lámpara de trabajo x 1
• Herramientas (calzos de nivelación) y caja de herramientas x 1 juego

ACCESORIOS OPCIONALES

• Accesorio de rectificado interno (incl. un husillo y inversor G.W.)
• Contrapunta hidráulica
• Mordazas de accionamiento con bloqueo por leva
• Porta piezas 2 uds/juego
• Apoyo fijo de 2 puntos
• Apoyo reglable de 3 puntos
• Plato scroll 3 mordazas reglable
• Plato scroll 4 mordazas reglable
• Soporte y eje para equilibrado de rueda
• Equilibrador automático de rueda
• Rueda de recambio y brida
• Dispositivo de dressado con rodillos
• Indicador por palpador
• Junta de medición en proceso automática
• Control de hueco
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite

ESPECIFICACIONES TÉCNICAS

• Diámetro sobre la mesa: Ø320 mm / Ø420 mm
• Distancia entre centros: 1500 mm
• Diámetro máximo de rectificado: Ø300 mm / Ø400 mm
• Longitud máxima de rectificado: 1500 mm
• Carga máxima entre centros: 100 kg / 150 kg
• Altura del eje (de mesa a punta): 160 mm / 210 mm
• Tamaño de la rueda (Ø ext. x ancho x Ø int.): Ø405 x 50 x Ø127 mm
• Velocidad lineal de la rueda: 45 m/seg
• Ángulo de giro de la mesa: -3° ~ +8°
• Ángulo de giro del cabezal: -30° ~ +90°
• Cono del cabezal: MT n.º 4
• Velocidad del husillo: 10 ~ 300 rpm
• Carga máxima del husillo (porta-herramienta incluido): 35 kg (long. máx.: 150 mm)
• Cono de la contrapunta: MT n.º 4
• Desplazamiento de la contrapunta: manual
• Recorrido de la contrapunta: 25 mm
• Recorrido eje X (máx.): 250 mm
• Velocidad RÁPIDA eje X: 6000 mm/min
• Velocidad auto alimentación eje X: 0.001 ~ 2000 mm/min
• Ajuste mínimo de alimentación eje X: 0.001 mm
• Recorrido eje Z (máx.): 1805 mm
• Velocidad RÁPIDA eje Z: 6000 mm/min
• Velocidad auto alimentación eje Z: 0.001 ~ 2000 mm/min
• Ajuste mínimo de alimentación eje Z: 0.001 mm
• Motores - Husillo de rueda: 3.75 kW (5.5 kW)
• Motor - Husillo del cabezal (servo): 1.8 kW (servo AC)
• Motor - Avance cabeza X (servo): 1.5 kW (servo AC)
• Motor - Avance mesa Z (servo): 3.5 kW (servo AC)
• Bomba lubricación husillo: 0.18 kW
• Bomba aceite lubricación: 0.37 kW
• Bomba refrigerante: 0.18 kW
• Depósito aceite husillo: 18 L
• Depósito aceite lubricación: 22 L
• Dimensiones máquina: 6100 x 2470 x 2306 mm
• Peso neto: 4800 kg / 5000 kg
• Altura del eje (suelo → punta): 1095 mm / 1145 mm
• Nota: * Especificaciones y dimensiones sujetas a cambios sin previo aviso.
