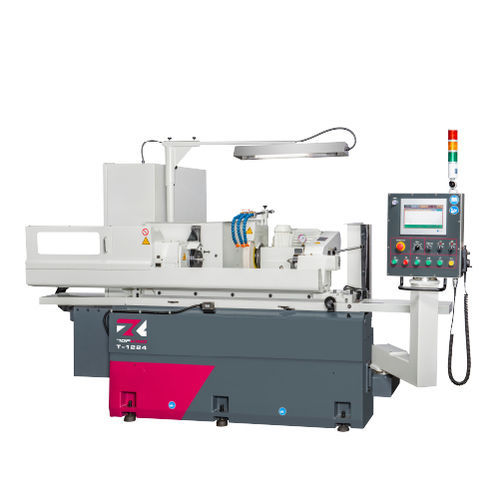

Rectificadora cilíndrica T series

de piezas para procesarhorizontalNC

INTRODUCCIÓN
La serie T de rectificadoras cilíndricas TOPKING está diseñada para el rectificado por pasos (piezas con múltiples diámetros). Ejes X y Z accionados por servomotores NC con husillos de bolas para simplificar la programación frente a sistemas CNC tradicionales. Sistema de control de alto rendimiento con interfaz gráfica que ofrece un entorno de operación intuitivo.

CAPACIDAD

• Diámetro sobre mesa: Ø320 mm (T-1224) / Ø420 mm (T-1624)
• Distancia entre puntos: 600 mm
• Diámetro máximo de rectificado: Ø300 mm (T-1224) / Ø400 mm (T-1624)
• Tamaño de la muela: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DE LA MÁQUINA
INTERFAZ GRÁFICA DE ALTO RENDIMIENTO

• Interfaz de diálogo gráfico para una programación y manejo más sencillos y seguros.
• La programación numérica puede ejecutar automáticamente ciclos de rectificado, ciclos de dressado y compensaciones.
• Memoria con una tecla para origen mecánico, posiciones de rectificado, dressado y compensación.
• Múltiples métodos de rectificado y dressado seleccionables según la pieza.

BASE DE MÁQUINA RÍGIDA
Estructura reforzada con carro más grueso y guía 1V-1 plana; sistema de lubricación basado en principio de presión estática para mayor precisión y estabilidad.

SISTEMA DE LUBRICACIÓN HIDROSTÁTICA
Lubricación hidroestática automática avanzada en las guías de la mesa y la cabezal de muela para mejorar la lubricación, la suavidad de avance y la precisión de alimentación.

CONSTRUCCIÓN DEL CABEZAL DE MUELA
El eje de la muela está fabricado en acero aleado SNCM-220 con tratamientos térmicos y criogénicos, rectificado de precisión y acabado espejo; dureza superficial superior a HRC62 para durabilidad y precisión.

CABEZA DE TRABAJO Y CONTRAPUNTA

• El eje de trabajo utiliza rodamientos de precisión para estabilidad.
• La cabeza de trabajo es accionada por servomotor con velocidad variable continua.
• Eje de trabajo de tipo fijo para mejorar la precisión y estabilidad.
• Contrapunta con lubricación por baño de aceite y visor de nivel para mantener la precisión.

PORTAHERRAMIENTAS DE DIAMANTE
Portaherramientas de diamante montado en contrapunta; disponibles diversos dispositivos de dressado según las piezas.

ESPECIFICACIONES
Capacidad | T-1224 | T-1624
Diámetro sobre mesa | Ø320 mm | Ø420 mm
Distancia entre puntos | 600 mm | 600 mm
Diámetro máx. de rectificado | Ø300 mm | Ø400 mm
Longitud máx. de rectificado | 600 mm | 600 mm
Carga máx. entre puntos | 100 kg | 150 kg
Altura del centro (mesa a punta) | 160 mm | 210 mm

Muela | Tamaño (Ø ext x Ancho x Ø int) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocidad lineal | 33 m/sec | 33 m/sec

Placa giratoria | Ángulo de giro | -2° ~ +10° | -2° ~ +10°

Cabezal de trabajo | Ángulo de giro | -30° ~ +90° | -30° ~ +90°
Conicidad del centro | MT No. 4 | MT No. 4
Velocidad del husillo | 10 ~ 300 rpm | 10 ~ 300 rpm
Carga máx. del husillo (portaherramientas incluido) | 35 kg (long. máx.:150 mm) | 35 kg (long. máx.:150 mm)

Contrapunta | Conicidad del centro | MT No. 4 | MT No. 4
Desplazamiento del centro | Manual | Manual
Recorrido de la contrapunta | 25 mm | 25 mm

Recorrido Eje X | Máx. recorrido | 250 mm | 250 mm
Velocidad de desplazamiento rápido | 6000 mm/min | 6000 mm/min
Velocidad de alimentación automática | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Configuración mínima | 0.001 mm | 0.001 mm

Recorrido Eje Z | Máx. recorrido | 830 mm | 830 mm
Velocidad de desplazamiento rápido | 6000 mm/min | 6000 mm/min
Velocidad de alimentación automática | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Configuración mínima | 0.001 mm | 0.001 mm

Motores | Husillo de muela | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motor husillo trabajo (servo) | 0.85 kW (servo) | 1.3 kW (servo)
Avance X eje porta-muela (servo) | 1.5 kW | 1.5 kW
Avance mesa Z (servo) | 1.5 kW | 1.5 kW
Bomba aceite lubricación | 0.075 kW | 0.075 kW
Bomba aceite lubricación husillo muela | 0.18 kW | 0.18 kW
Bomba refrigerante | 0.18 kW | 0.18 kW

Capacidades de tanques | Tanque aceite lubricación husillo muela | 18 L | 18 L
Tanque aceite lubricación | 15 L | 15 L

Máquina | Dimensiones (L x A x H) | 3490 x 1869 x 2200 mm | 3490 x 1869 x 2200 mm
Peso neto | 2600 kg | 2800 kg
Altura del centro (suelo a punta) | 1095 mm | 1145 mm

Las especificaciones y dimensiones pueden cambiar sin previo aviso.

ACCESORIOS ESTÁNDAR

• Muela y brida x 1 juego
• Puntas con recubrimiento de carburo (2 pcs/juego) x 1 juego
• Portaherramientas de diamante (montado en contrapunta) x 1 juego
• Sistema eléctrico x 1 juego
• Sistema de lubricación x 1 juego
• Sistema refrigerante x 1 juego
• Lámpara de trabajo x 1 juego
• Herramientas (almohadilla de nivelado) y caja de herramientas x 1 juego

ACCESORIOS OPCIONALES

• Accesorio para rectificado interno (incl. husillo y inversor G.W.)
• Contrapunta hidráulica
• Accionamiento tipo leva
• Sujetadores de pieza 2 pcs/juego
• Apoyo de 2 puntos
• Apoyo de 3 puntos
• Mordaza de 3 mordazas
• Mordaza de 4 mordazas
• Muela de repuesto y brida
• Dispositivo de dressado con rodillo de diamante (conexión por brida)
• Banco de equilibrado y eje
• Equilibrador automático de muela
• Indicador por sonda
• Medidor en proceso automático
• Protector semi-cubierto
• Protector totalmente cerrado
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite

VIDEO
Disponible video de demostración que cubre configuración de un toque, operaciones multi-paso y medición por sonda (título del video incluye la serie T).

CARACTERÍSTICAS / ASPECTOS TÉCNICOS

• Rectificadora cilíndrica NC de 2 ejes para piezas con múltiples diámetros (serie T).
• Interfaz gráfica de diálogo y programación numérica con ejecución automática de ciclos de rectificado y dressado.
• Ejes X/Z accionados por husillo de bolas y servomotores con incremento mínimo de 0,001 mm.
• Muela Ø405 x 50 x Ø127 mm, velocidad lineal 33 m/sec.
• Recorrido X 250 mm, recorrido Z 830 mm; avance rápido 6000 mm/min.
• Motor principal 3,75 kW (opcional 5,5 kW); servomotor de cabeza según modelo.
• Sistema de lubricación hidroestática y diseño de rigidez reforzada para mayor precisión y estabilidad.
• Opciones de dressado, medición y sujeción variadas, aptas para producción industrial o mecanizado de alta precisión.
