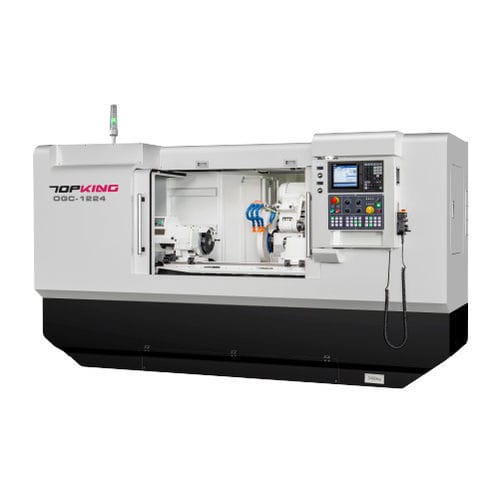

Rectificadora cilíndrica OGC series

de piezas para procesarhorizontalCNC

INTRODUCCIÓN
La serie OGC de rectificadoras cilíndricas CNC, modelos OGC-1224 y OGC-1624, está destinada al rectificado externo de ejes, cilindros y piezas de moldes con requisitos de precisión. Los ejes X y Z utilizan husillos de bolas de precisión con accionamientos servo y la máquina cuenta con control CNC integrado con interfaz gráfica para facilitar la edición y puesta a punto.

CAPACIDAD

• Diámetro máximo sobre la mesa: Ø320 mm (OGC-1224) / Ø420 mm (OGC-1624)
• Distancia entre centros: 600 mm
• Diámetro de rectificado máximo: Ø300 / Ø400 mm (según modelo)
• Longitud máxima de rectificado: 600 mm
• Muela: Ø405 x 50 x Ø127 mm; velocidad lineal 45 m/sec

CARACTERÍSTICAS DE LA MÁQUINA

• Sistema de operación intuitivo: Control CNC integrado con GUI gráfica que permite dividir piezas complejas en varios pasos de rectificado mediante guiado gráfico, reduciendo la necesidad de programar códigos G/M manualmente.
• Bastidor rígido: Estructura robusta diseñada para alta rigidez y conservación de la precisión de rectificado bajo carga.
• Sistema de lubricación hidrostática: Los patines de la mesa y de la cabeza de muela emplean lubricación hidrostática automática para mejorar la suavidad y la precisión de avance.
• Construcción del cabezal de muela: El eje de la muela está fabricado en acero aleado SNCM-220 con normalizado, temple/temple y revenido, cementación y tratamiento criogénico, seguido de rectificado y acabado espejo; dureza superficial > HRC62.
• Cabezal de trabajo y contrapunta: Husillo de trabajo con rodamientos de precisión, cabezal de trabajo accionado por servomotor con regulación continua de velocidad; contrapunta con lubricación en baño de aceite e indicador de nivel.
• Portaherramientas diamantado: Portadresser montado en contrapunta disponible; opciones de dressado adaptables a los requerimientos de la pieza.

CICLO DE RECTIFICADO
Se suministran los ciclos estándar de rectificado y dressado con ilustraciones gráficas en la documentación para apoyar la puesta en marcha y la repetibilidad del proceso.

ACCESORIOS ESTÁNDAR

• Control CNC (Brand: Mitsubishi) x1 juego
• Muela y brida x1 juego
• Puntas de trabajo de carburo (2 pcs/juego) x1 juego
• Portadresser de muela (montado en contrapunta) x1 juego
• Regla lineal para eje X x1 juego
• Inversor de muela x1 juego
• Sistema eléctrico x1 juego
• Protección completamente cerrada x1 juego
• Sistema de lubricación x1 juego
• Sistema de refrigeración x1 juego
• Lámpara de trabajo x1 juego
• Herramientas (almohadilla de nivelación) y caja de herramientas x1 juego

ACCESORIOS OPCIONALES

• Accesorio para rectificado interior (incluye husillo y inversor de muela)
• Contrapunta hidráulica
• Anillos de accionamiento con leva
• Sujetadores de trabajo 2 pcs/juego
• Soporte fijo 2 puntos
• Soporte ajustable 3 puntos
• Plato de 3 mordazas ajustable
• Plato de 4 mordazas ajustable
• Banco de equilibrado y árbol
• Equilibrador automático de muela
• Muela y brida de repuesto
• Dispositivo de dressado por rodillo
• Palpador de medición
• Jauge en proceso automática
• Control de holgura (protección anticolisión)
• Separador magnético de virutas
• Filtro de banda
• Colector de niebla de aceite

ESPECIFICACIONES (PRINCIPALES)

• Modelos: OGC-1224, OGC-1624
• Diámetro sobre la mesa: OGC-1224 Ø320 mm; OGC-1624 Ø420 mm
• Distancia entre centros: 600 mm
• Diámetro de rectificado máximo: Ø300 / Ø400 mm
• Longitud máxima de rectificado: 600 mm
• Carga máxima entre centros: OGC-1224 100 kg; OGC-1624 150 kg
• Altura del centro (mesa a punta): OGC-1224 160 mm; OGC-1624 210 mm
• Muela: Ø405 x 50 x Ø127 mm; velocidad lineal 45 m/sec
• Recorrido X: 250 mm; recorrido Z: 830 mm
• Velocidades de avance auto: 0.001 ~ 2000 mm/min; avance rápido 6000 mm/min
• Motor de muela: 3.75 kW (opcional 5.5 kW)
• Servo del cabezal de trabajo: 0.85 kW (opcional 1.3 kW)
• Dimensiones máquina: 3420 x 2730 x 2415 mm
• Peso neto: OGC-1224 3600 kg; OGC-1624 3800 kg
• Nota: Especificaciones susceptibles de cambio sin previo aviso.
