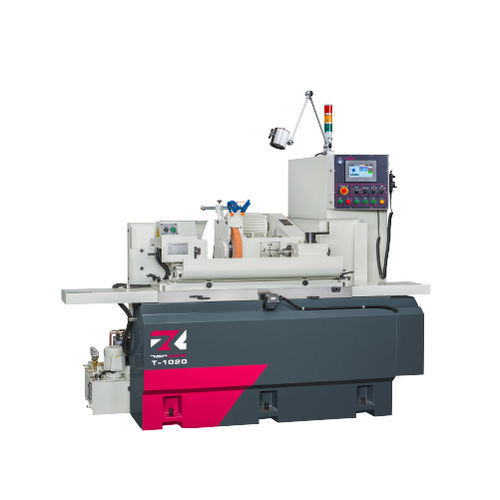

Rectificadora cilíndrica T -1020

de piezas para procesarhorizontalNC

INTRODUCCIÓN
La T-1020 es una rectificadora cilíndrica CNC de nivel de entrada que ofrece un amplio rango de trabajo: un paso sobre mesa máximo de Ø270 mm y una distancia entre centros de 500 mm. Diseñada para ejes multi‑paso de tamaños pequeños a medianos, admite diámetros de rectificado de hasta Ø250 mm. Los ejes X y Z están accionados por servomotores y la máquina dispone de una interfaz gráfica intuitiva con programación numérica conversacional para facilitar el uso por parte del operario. Combinada con una estructura rígida y un sistema automático de lubricación hidroestática, la T-1020 proporciona avances estables y precisión constante a nivel micrométrico.

| CAPACIDAD
Paso sobre mesa: Ø270 mm
Distancia entre centros: 500 mm
Diámetro de rectificado máx.: Ø250 mm
Rueda de rectificar: Ø355 x 50 x Ø127 mm

CARACTERÍSTICAS DE LA MÁQUINA
INTERFAZ GRÁFICA DE ALTO RENDIMIENTO

• Interfaz de diálogo gráfica más reciente que ofrece un entorno de operación cómodo, sencillo y seguro.
• La programación numérica conversacional puede ejecutar automáticamente ciclos de rectificado, ciclos de dressado, compensaciones y otras órdenes.
• Memorización con una tecla de las coordenadas de origen mecánico, rectificado, dressado y compensación.
• Varios métodos de rectificado y dressado seleccionables según los requisitos de la pieza.

BASE DE MÁQUINA RÍGIDA

• Rigidez estructural reforzada con asiento deslizante más grueso y estructura de guía plana 1V1.
• Sistema de lubricación diseñado según el principio de presión estática para ofrecer la mejor precisión y estabilidad.

SISTEMA DE LUBRICACIÓN HIDROSTÁTICA

• Las guías de la mesa y de la cabeza de rueda se lubrican mediante un avanzado sistema automático de lubricación hidroestática para mejorar la suavidad y la precisión de avance.

CONSTRUCCIÓN DE LA CABEZA DE RUEDA

• El husillo G.W. está fabricado en acero aleado SNCM-220 tratado por normalización, temple y revenido, carburizado y tratamiento criogénico, seguido de rectificado de precisión y acabado espejo; dureza superficial superior a HRC62 para precisión y resistencia al desgaste a largo plazo.

CABEZA DE TRABAJO Y CONTRAPUNTA

• El husillo de trabajo utiliza rodamientos de precisión para mayor estabilidad.
• La cabeza de trabajo se acciona mediante un servomotor con velocidad continuamente variable.
• El husillo fijo mejora la precisión y la estabilidad.
• La contrapunta utiliza lubricación por baño de aceite e incluye un indicador de aceite para supervisión.

PORTAHERRAMIENTAS DIAMANTE

• Dispositivo de dressado fijado en la guía del eje Z para minimizar errores de calibración de la posición de dressado.
• Disponibles varios dispositivos de dressado para ajustarse a los requisitos de las piezas.

ACCESORIOS
ACCESORIOS ESTÁNDAR

• Rueda de rectificar y brida x 1 juego
• Puntas de trabajo con plaquita de carburo (2 pcs/juego) x 1 juego
• Portaherramientas diamante (tipo montado en guía) x 1 juego
• Sistema eléctrico x 1 juego
• Sistema de lubricación x 1 juego
• Sistema de refrigeración x 1 juego
• Lámpara de trabajo x 1 juego
• Herramientas (almohadilla de nivelación) y caja de herramientas x 1 juego

ACCESORIOS OPCIONALES

• Accesorio de rectificado interno (incl. un husillo y inversor de rueda)
• Contrapunta hidráulica
• Dog de accionamiento tipo cierre por leva
• Porta piezas 2 pcs/juego
• Rest de apoyo 2 puntos
• Rest de apoyo 3 puntos
• Mordaza de 3 mordazas
• Mordaza de 4 mordazas
• Rueda de rectificar y brida de repuesto
• Dispositivo de dressado con rodillo de diamante (conexión con la cabeza de trabajo por brida)
• Soporte y eje para equilibrado de rueda
• Equilibrador automático de rueda
• Sonda de palpado
• Jauge automático en proceso
• Protector semiabierto
• Protector totalmente cerrado
• Separador magnético de refrigerante
• Filtro de papel
• Recolector de niebla de aceite

CARACTERÍSTICAS / ESPECIFICACIONES TÉCNICAS

• Paso sobre mesa: Ø270 mm
• Distancia entre centros: 500 mm
• Diámetro máx. de rectificado: Ø250 mm
• Longitud máx. de rectificado: 500 mm
• Carga máx. entre centros: 60 kg
• Altura del centro (desde la mesa hasta la punta): 135 mm
• Tamaño de la rueda (Ø ext. x ancho x Ø int.): Ø355 x 38~50 x Ø127 mm
• Velocidad lineal: 33 m/seg
• Ángulo de giro de la mesa: 0° ~ +12°
• Ángulo de giro de la cabeza: -30° ~ +90°
• Espiga de centrado (cabeza / contrapunta): MT. No. 3 (opt.: MT. No. 4)
• Velocidad del husillo: 10 ~ 300 rpm
• Carga máx. del husillo (porta-herramienta incluido): 15 kgs (Longitud máx.: 150 mm)
• Movimiento del centro de la contrapunta: Tipo manual
• Recorrido de la contrapunta: 25 mm
• Recorrido máx. eje X: 220 mm
• Velocidad de avance rápido eje X: 6000 mm/Min
• Velocidad de avance auto. eje X: 0.001 ~ 2000 mm/Min
• Ajuste mín. de avance eje X: 0.001 mm
• Recorrido máx. eje Z: 760 mm
• Velocidad de avance rápido eje Z: 6000 mm/Min
• Velocidad de avance auto. eje Z: 0.001 ~ 2000 mm/Min
• Ajuste mín. de avance eje Z: 0.001 mm
• Motores de accionamiento: Husillo de rueda 3.75 kW; Husillo de cabeza 0.85 kW (AC servo); Avance cabeza eje X 1.0 kW (AC servo); Avance mesa eje Z 1.5 kW (AC servo)
• Bomba de aceite de lubricación: 0.075 kW
• Bomba de aceite de lubricación husillo de rueda: 0.18 kW
• Bomba de refrigerante: 0.18 kW
• Depósito aceite lubricación husillo de rueda: 14 L
• Depósito aceite lubricación: 15 L
• Dimensiones máquina (L x A x H): 2770 x 1630 x 2112 mm
• Peso neto: 3000 kg
• Altura del centro (desde el suelo hasta la punta): 1057 mm
