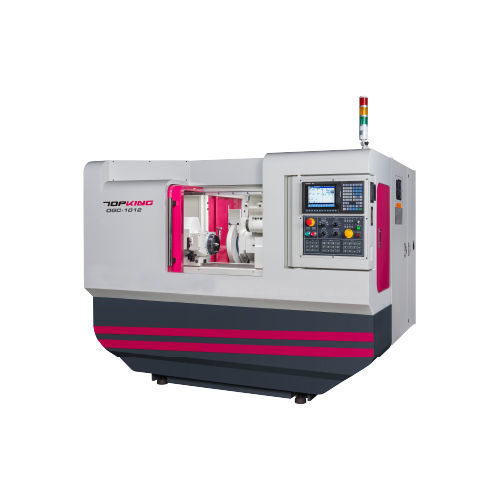

Rectificadora cilíndrica OGC-1012

de piezas para procesarhorizontalCNC

Introducción
La OGC-1012 es una rectificadora cilíndrica CNC para el rectificado exterior de ejes y piezas cilíndricas con exigencias de precisión. Los ejes X y Z están accionados por husillos de bolas de precisión y servomotores. Equipada con un sistema CNC y una interfaz gráfica (GUI) que facilita la edición de procesos y el dressado de la muela.

| CAPACIDAD

• Diámetro sobre la mesa: Ø270 mm
• Distancia entre centros: 300 mm
• Diámetro máximo de rectificado: Ø250 mm
• Longitud máxima de rectificado: 300 mm
• Dimensiones de la muela: Ø355 x 38~50 x Ø127 mm

CARACTERÍSTICAS DE LA MÁQUINA

• SISTEMA DE OPERACIÓN AMIGABLE: Control CNC integrado con GUI para editar gráficamente las operaciones de rectificado y dressado sin programación compleja de códigos G/M.
• BASE DE MÁQUINA RÍGIDA: Estructura robusta diseñada para mejorar la rigidez y la estabilidad durante el rectificado.
• SISTEMA DE LUBRICACIÓN HIDROSTÁTICA: Lubricación automática hidroestática en las guías de la mesa y del cabezal de la muela para movimientos suaves y precisión de avance.
• CONSTRUCCIÓN DEL CABEZAL DE MUELA: Husillo de muela en acero aleado SNCM-220 con tratamientos térmicos y rectificado de precisión; dureza superficial superior a HRC62 para estabilidad dimensional y resistencia al desgaste.
• MORDAZA Y COLCHETILLA: Husillo de trabajo con rodamientos de precisión y cabezal accionado por servomotor con velocidad continua; husillo fijo para mayor exactitud; contrapunto con lubricación por baño de aceite y visor de nivel.
• PORTAHERRAMIENTAS DIAMANTE (tipo deslizante): Dispositivo de dressado montado en el deslizador del eje Z para minimizar errores por dressados repetidos; varias opciones disponibles.

CICLO DE RECTIFICADO
El sistema incluye diagramas de ciclo de rectificado y de dressado de la muela para referencia del proceso y repetibilidad.

ESPECIFICACIÓN
Capacidad:
Diámetro sobre la mesa: Ø270 mm
Distancia entre centros: 300 mm
Diámetro máximo de rectificado: Ø250 mm
Longitud máxima de rectificado: 300 mm
Carga máxima entre centros: 60 kg
Altura del centro (de la mesa a la punta): 135 mm

Muela:
Tamaño (Ø ext. x Ancho x Ø int.): Ø355 x 38~50 x Ø127 mm
Velocidad lineal: 45 m/s

Platina:
Ángulo de inclinación: 0° ~ 12°

Cabezal de trabajo:
Ángulo de inclinación: -30° ~ +90°
Conicidad de punta: MT No. 3 (opt.: MT No. 4)
Velocidad del husillo: 10 ~ 300 rpm
Carga máxima del husillo (portaherramientas incluido): 15 kg (Long. máx.: 150 mm)

Contrapunta:
Conicidad de punta: MT No. 3 (opt.: MT No. 4)
Movimiento de la punta: Manual
Carrera de la contrapunta: 25 mm

Recorrido eje X:
Recorrido máx.: 220 mm
Velocidad rápida: 6000 mm/min
Velocidad de alimentación automática: 0,001 ~ 2000 mm/min
Ajuste mínimo de avance: 0,001 mm

Recorrido eje Z:
Recorrido máx.: 560 mm
Velocidad rápida: 6000 mm/min
Velocidad de alimentación automática: 0,001 ~ 2000 mm/min
Ajuste mínimo de avance: 0,001 mm

Motores de accionamiento:
Husillo de la muela: 3,75 kW (opción 5,5 kW)
Motor del husillo de trabajo (servo): 0,85 kW
Avance eje X del cabezal de muela (servo): 1,0 kW
Avance eje Z de la mesa (servo): 1,5 kW
Bomba de lubricación del husillo: 0,18 kW
Bomba de lubricación: 0,075 kW
Bomba de refrigerante: 0,18 kW

Capacidades de tanque:
Tanque de lubricación husillo: 14 L
Tanque de lubricación: 15 L

Máquina:
Dimensiones: 2200 x 1860 x 2140 mm
Peso neto: 2600 kg
Altura del centro (desde el suelo hasta la punta): 1057 mm

ACCESORIOS
ACCESORIOS ESTÁNDAR

• Controlador CNC (Brand: Mitsubishi) x 1 set
• Muela y brida x 1 set
• Puntas de carburo (2 pcs/set) x 1 set
• Porta herramienta diamante (montaje deslizante) x 1 set
• Regla lineal para eje X x 1 set
• Inversor para muela x 1 set
• Sistema eléctrico x 1 set
• Protector totalmente cerrado x 1 set
• Sistema de lubricación x 1 set
• Sistema de refrigeración x 1 set
• Lámpara de trabajo x 1 set
• Herramientas (almohadillas de nivelación) y caja de herramientas x 1 set

ACCESORIOS OPCIONALES

• Accesorio de rectificado interno (incl. una husillo y inversor)
• Contrapunta hidráulica
• Garras de accionamiento con bloqueo por leva
• Porta pieza 2 pcs/set
• Calzo de soporte 2 puntos
• Calzo de soporte 3 puntos ajustable
• Plato de 3 mordazas ajustable
• Plato de 4 mordazas ajustable
• Banco de equilibrado y eje
• Equilibrador automático de muela
• Muela y brida de repuesto
• Dispositivo de dressado por rodillo
• Indicador de palpador
• Jauge automática en proceso
• Control de holgura
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite

Características / especificaciones técnicas

• Modelo: OGC-1012
• Diámetro sobre la mesa: Ø270 mm
• Distancia entre centros / Longitud máx.: 300 mm
• Diámetro máx. de rectificado: Ø250 mm
• Dimensiones de la muela: Ø355 x 38~50 x Ø127 mm
• Carga máx. entre centros: 60 kg
• Recorrido eje X: 220 mm / Recorrido eje Z: 560 mm
• Potencia husillo de muela: 3,75 kW (opción 5,5 kW)
• Dimensiones máquina (L x W x H): 2200 x 1860 x 2140 mm
• Peso neto: 2600 kg
