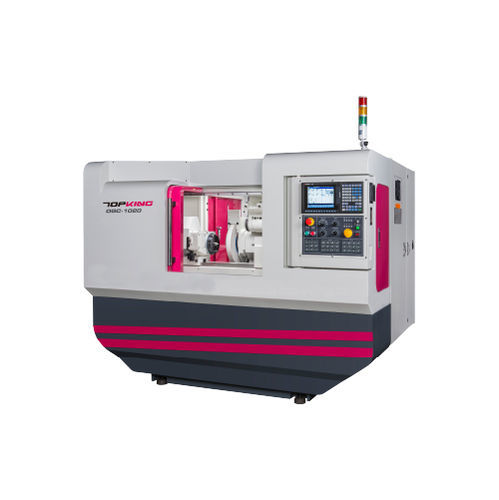

Rectificadora cilíndrica OGC-1020

de piezas para procesarhorizontalCNC

INTRODUCCIÓN
La rectificadora cilíndrica CNC TOPKING OGC-1020 está concebida para el rectificado cilíndrico exterior de alta precisión. Los ejes X y Z son accionados por husillos a bolas de precisión y servomotores AC. El controlador CNC integrado con interfaz gráfica (GUI) facilita la edición de procesos de rectificado y afilado sin programación compleja en código G/M, ofreciendo un entorno operativo eficiente para producción e I+D.

CAPACIDAD

• Paso sobre la mesa: Ø270 mm
• Distancia entre centros: 500 mm
• Diámetro máximo de rectificado: Ø250 mm
• Longitud máxima de rectificado: 500 mm
• Rueda de rectificado: Ø355 x 38~50 x Ø127 mm

CARACTERÍSTICAS DE LA MÁQUINA
SISTEMA DE OPERACIÓN INTUITIVO
El sistema CNC avanzado integrado con GUI permite dividir piezas complejas en varios ciclos de rectificado mediante guía gráfica y editar numéricamente parámetros de rectificado y afilado sin programación extensa.

BASE DE MÁQUINA RÍGIDA
La estructura robusta mejora la rigidez en comparación con diseños ligeros, aumentando la estabilidad en operaciones de rectificado pesado y de alta precisión.

SISTEMA DE LUBRICACIÓN HIDROSTÁTICA

• Las guías de la mesa y la cabeza de la rueda se lubrican mediante un sistema de lubricación hidroestático automático.
• La lubricación mejorada incrementa la suavidad y la precisión de alimentación, permitiendo mayor exactitud de mecanizado.

CONSTRUCCIÓN DE LA CABEZA DE RODA
El husillo de la rueda está fabricado en acero aleado de alta calidad (SNCM-220) y recibe normalizado, temple y revenido, cementación, tratamiento criogénico, rectificado de precisión y acabado espejo. La dureza superficial supera HRC62, asegurando resistencia al desgaste y precisión duradera.

CABEZA DE TRABAJO Y CONTRAPUNTA

• El husillo de trabajo utiliza rodamientos de precisión para estabilidad óptima.
• La cabeza de trabajo es accionada por servomotor con ajuste continuo de velocidad (10–300 rpm).
• El husillo de tipo fijo mejora la precisión y repetibilidad.
• La contrapunta cuenta con lubricación por baño de aceite y indicador de nivel.

PORTA HERRAMIENTAS DE DIAMANTE
El dispositivo de afilado montado en deslizante se fija en el deslizador del eje Z para minimizar errores de reubicación tras ajustar el ángulo de la mesa. Hay varias opciones de afilado según los requisitos de la pieza.

CICLO DE RECTIFICADO
Se suministran diagramas de ciclo de rectificado y afilado para ilustrar la secuencia de trabajo y las operaciones de afilado con herramienta diamantada.

ESPECIFICACIONES

• Paso sobre la mesa: Ø270 mm
• Distancia entre centros: 500 mm
• Diámetro máximo de rectificado: Ø250 mm
• Longitud máxima de rectificado: 500 mm
• Carga máxima entre centros: 60 kg
• Altura del centro (mesa → punta): 135 mm
• Tamaño de la rueda: Ø355 x 38~50 x Ø127 mm
• Velocidad lineal de la rueda: 45 m/sec
• Recorrido eje X (Max): 220 mm
• Recorrido eje Z (Max): 760 mm
• Potencia husillo de la rueda: 3.75 kW (opción 5.5 kW)
• Dimensiones máquina: 2600 x 1860 x 2140 mm
• Peso neto: 3000 kg

ACCESORIOS ESTÁNDAR

• Controlador CNC (Mitsubishi) x1 juego
• Rueda de rectificado y brida x1 juego
• Centros con punta de carburo (2 uds) x1 juego
• Porta herramienta diamantada (tipo deslizante) x1 juego
• Escala lineal para eje X x1 juego
• Inversor para husillo de rueda x1 juego
• Sistema eléctrico x1 juego
• Cubierta completamente cerrada anti-salpicaduras x1 juego
• Sistema de lubricación x1 juego
• Sistema de refrigerante x1 juego
• Lámpara de trabajo x1
• Herramientas (calzo de nivelación) y caja de herramientas x1 juego

ACCESORIOS OPCIONALES

• Adaptador para rectificado interno (incl. husillo e inversor)
• Contrapunta hidráulica
• Garras de arrastre con bloqueo por leva
• Sujetador de pieza 2 uds
• Rest 2 puntos
• Rest regulable 3 puntos
• Mordaza scroll 3 mordazas ajustable
• Mordaza scroll 4 mordazas ajustable
• Soporte y árbol de equilibrado de rueda
• Equilibrador automático de rueda
• Rueda de repuesto y brida
• Dispositivo de afilado con rodillo
• Medidor por sonda
• Jauge automática en proceso
• Control de holgura
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite
