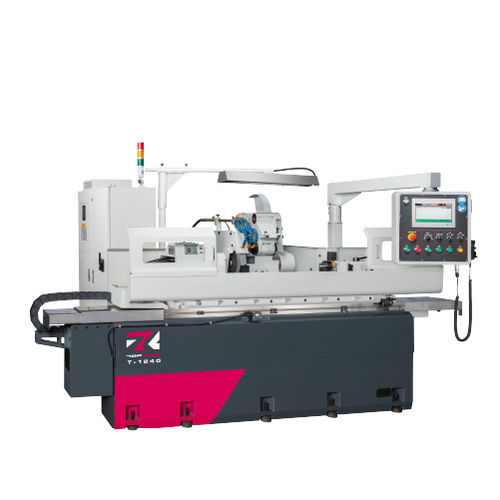

Rectificadora cilíndrica T series

para piezashorizontalNC

INTRODUCCIÓN
La rectificadora cilíndrica TOPKING — serie T es apta para rectificado por pasos. Los ejes X y Z son accionados por servomotores NC con husillos de bolas. Elimina la edición de programas complejos de los sistemas CNC tradicionales. La serie T está equipada con un sistema de control de alto rendimiento con interfaz gráfica (GUI), proporcionando un entorno de operación cómodo para el operario.

CAPACIDAD
Diámetro sobre bancada: Ø320 / Ø420 mm
Distancia entre centros: 1000 mm
Diámetro máximo de rectificado: Ø300 / Ø400 mm
Rueda de rectificado: Ø405 x 50 x Ø127 mm

CARACTERÍSTICAS DE LA MÁQUINA
INTERFAZ GRÁFICA DE ALTO RENDIMIENTO
La interfaz de diálogo gráfico de TOPKING proporciona un entorno de operación sencillo, seguro y cómodo. Las configuraciones de programación numérica pueden ejecutar automáticamente ciclos de rectificado, ciclos de dressado, correcciones y otros comandos. Puede memorizar coordenadas de origen mecánico, rectificado, dressado y compensación con una sola tecla. Se pueden seleccionar varios métodos de rectificado y dressado según los requisitos de la pieza.

BASE DE MÁQUINA RÍGIDA
La estructura de la máquina incrementa significativamente la rigidez estructural mediante un asiento deslizante más grueso y resistente, una guía 1V 1 de estructura plana y un sistema de lubricación diseñado por el principio de presión estática para proporcionar alta precisión y estabilidad durante el rectificado.

SISTEMA DE LUBRICACIÓN HIDROSTÁTICA
Las guías de la mesa y la cabeza de la rueda se lubrican mediante un avanzado sistema automático de lubricación hidrostática. Esto mejora el rendimiento de lubricación, la suavidad del rectificado y la precisión de la velocidad de avance y del mecanizado.

CONSTRUCCIÓN DE LA CABEZA DE LA RUEDA
El husillo de la rueda (G.W.) está fabricado en acero aleado de alta calidad SNCM-220 con normalización, temple, revenido, cementación y tratamiento criogénico seguido de rectificado de precisión y acabado espejo para alcanzar una dureza superficial superior a HRC62°, asegurando precisión a largo plazo y resistencia al desgaste.

CABEZA DE TRABAJO Y CONTRAPUNTA
El husillo de trabajo utiliza rodamientos de grado de precisión para estabilidad. La cabeza de trabajo está accionada por un servomotor que permite una velocidad continua variable. La cabeza de trabajo presenta una broca fija para mayor precisión. La contrapunta utiliza un sistema de lubricación por baño de aceite con indicador de nivel para control.

PORTA HERRAMIENTA DIAMANTE
(montado en contrapunta) Están disponibles diversos dispositivos de dressado y se adaptan a los requisitos de los componentes.

ESPECIFICACIÓN
Capacidad | T-1240 | T-1640
Diámetro sobre bancada | Ø320 mm | Ø420 mm
Distancia entre centros | 1000 mm | 1000 mm
Diámetro máx. de rectificado | Ø300 mm | Ø400 mm
Longitud máx. de rectificado | 1000 mm | 1000 mm
Carga máx. entre centros | 160 kg | 150 kg
Altura del centro (de la mesa a la punta del centro) | 160 mm | 210 mm

Rueda de rectificado (Ø ext. x ancho x Ø int.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Velocidad lineal | 33 m/sec | 33 m/sec

Platina (ángulo de giro) | -3° ~ +8° | -3° ~ +8°

Cabezal (ángulo de giro) | -30° ~ +90° | -30° ~ +90°
Conicidad del centro | MT. No. 4 | MT. No. 4
Velocidad de husillo | 10 ~ 300 rpm | 10 ~ 300 rpm
Carga máxima del husillo (porta herramienta incluido) | 35 kg (longitud máx.:150 mm) | 35 kg (longitud máx.:150 mm)

Contrapunta (conicidad del centro) | MT. No. 4 | MT. No. 4
Recorrido de la contrapunta | 25 mm | 25 mm

Recorrido eje X (recorrido máx.) | 250 mm | 250 mm
Velocidad de avance rápida | 6000 mm/Min | 6000 mm/Min
Velocidad de alimentación automática | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Configuración mínima de avance | 0.001 mm | 0.001 mm

Recorrido eje Z (recorrido máx.) | 1315 mm | 1315 mm
Velocidad de avance rápida | 6000 mm/Min | 6000 mm/Min
Velocidad de alimentación automática | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Configuración mínima de avance | 0.001 mm | 0.001 mm

Motores de accionamiento (husillo de la rueda) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Motor husillo cabeza (servomotor) | 1.3 kW (servomotor AC) | 1.3 kW (servomotor AC)
Avance cabeza de rueda eje X (servomotor) | 1.5 kW (servomotor AC) | 1.5 kW (servomotor AC)
Avance mesa eje Z (servomotor) | 1.5 kW (servomotor AC) | 1.5 kW (servomotor AC)
Bomba aceite lubricación | 0.37 kW | 0.37 kW
Bomba aceite lubricación husillo rueda | 0.18 kW | 0.18 kW
Bomba refrigerante | 0.18 kW | 0.18 kW

Capacidades de tanque (tanque aceite lubricación husillo rueda) | 18 L | 18 L
Tanque aceite lubricación | 22 L | 22 L

Dimensiones máquina (L x An x Al) | 3995 x 2440 x 2200 mm | 3995 x 2440 x 2200 mm
Peso neto | 3200 kg | 3400 kg
Altura del centro (del suelo a la punta del centro) | 1095 mm | 1145 mm

ACCESORIOS ESTÁNDAR

• Rueda de rectificado y brida x 1 juego
• Portaherramienta diamante (montado en contrapunta) x 1 juego
• Sistema eléctrico x 1 juego
• Sistema de lubricación x 1 juego
• Sistema de refrigeración x 1 juego
• Lámpara de trabajo x 1 juego
• Herramientas (plaqueta de nivelación) y caja de herramientas x 1 juego

ACCESORIOS OPCIONALES

• Accesorio de rectificado interno (incl. un husillo y inversor G.W.)
• Contrapunta hidráulica
• Dog de accionamiento con bloqueo por leva
• Sujetapiezas 2 pcs/set
• Apoyo fijo 2 puntos
• Apoyo fijo 3 puntos
• Morsa 3 mordazas
• Morsa 4 mordazas
• Rueda de rectificado y brida de repuesto
• Dispositivo de dressado con rodillo de diamante (conexión con cabeza mediante brida)
• Soporte de equilibrado de rueda y eje
• Equilibrador automático de rueda
• Calibre de contacto
• Calibre automático en proceso
• Protector semi contra salpicaduras
• Protector completamente cerrado
• Separador magnético de refrigerante
• Filtro de papel
• Recolector de niebla de aceite

VIDEO
Vídeo del producto disponible.

Características / Especificaciones técnicas

• Diámetro sobre bancada: Ø320 mm (T-1240) / Ø420 mm (T-1640)
• Distancia entre centros: 1000 mm
• Diámetro máx. de rectificado: Ø300 mm (T-1240) / Ø400 mm (T-1640)
• Tamaño de la rueda de rectificado: Ø405 x 50 x Ø127 mm
• Recorrido eje X: 250 mm
• Recorrido eje Z: 1315 mm
• Motor husillo rueda: 3.75 kW (opción 5.5 kW)
• Motor husillo cabeza: 1.3 kW (servo AC)
• Velocidad de avance rápida: 6000 mm/Min (X & Z)
• Dimensiones máquina (L x An x Al): 3995 x 2440 x 2200 mm
• Peso neto: 3200 kg (T-1240) / 3400 kg (T-1640)
