Escuadra de carpintero

Resumen del producto
La escuadra maestra cerámica de Innovacera es un patrón de metrología diseñado para establecer planos de referencia rectos y a 90° para tareas de inspección y alineación. Está concebida para evaluar la rectitud de ejes de movimiento, la escuadría entre ejes y la perpendicularidad entre superficies adyacentes de las piezas.

Construcción y materiales

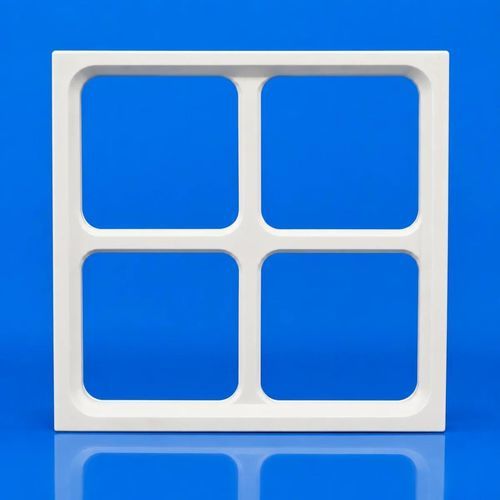

Fabricada en alúmina de alta pureza (Al2O3) o carburo de silicio (SiC), la escuadra se mecaniza con precisión, se rectifica y se inspecciona geométricamente para alcanzar rectitud y escuadría a nivel micrométrico en sus caras de medición. El bastidor ligero de cuatro ventanas reduce la deformación por peso propio manteniendo una alta rigidez estructural, facilitando la instalación, la inversión y las mediciones comparativas en distintas orientaciones.

Uso
La escuadra maestra cerámica no muestra valores de medición por sí misma. Se utiliza con sensores de desplazamiento (comparador electrónico, reloj comparador, sonda inductiva, sonda de calibre de aire, sonda CMM). Usos típicos: instalación, ajuste y verificaciones periódicas de la precisión geométrica de máquinas-herramienta de precisión, máquinas de medición por coordenadas, equipos para semiconductores y plataformas de inspección automatizadas.

Características del producto

• Precisión geométrica a nivel micrométrico
• Bastidor ligero de cuatro ventanas y alta rigidez
• Excelente resistencia al desgaste
• Resistencia a la corrosión y a la oxidación
• Diseño no magnético
• Buena estabilidad dimensional
• Fabricación a medida disponible

Especificaciones:
Modelo | Tamaño (L × H × W) | Rectitud | Escuadría | Peso
INV202050-SG | 200 × 200 × 50 mm | < 1.5 µm | < 1.5 µm | 3.5 kg
INV353550-SG | 350 × 350 × 50 mm | < 1.5 µm | < 1.5 µm | 8.1 kg
INV404050-SG | 400 × 400 × 50 mm | < 1.5 µm | < 1.5 µm | 11 kg
INV454550-SG | 450 × 450 × 50 mm | < 2 µm | < 2 µm | 12.5 kg
INV505055-SG | 500 × 500 × 55 mm | < 2 µm | < 2 µm | —
Tamaño personalizado | Hasta 1000 × 400 × 50 mm | < 2 µm | < 2 µm | Según diseño

Aplicaciones principales

• Inspección de precisión geométrica de máquinas-herramienta
• Máquinas de medición por coordenadas y equipos metrológicos
• Equipos para semiconductores y automatización de precisión
• Inspección de piezas y utillajes de precisión

Métodos de medición típicos
Medición comparativa
Coloque la escuadra maestra cerámica sobre una placa de referencia y desplace la sonda a lo largo de la cara de medida. Registrando las variaciones del indicador en diferentes posiciones se evalúa la rectitud del eje o de la superficie, así como la desviación angular.

Medición por inversión
Girar o invertir la escuadra (180° o cambiar la orientación de montaje) ayuda a separar el error inherente de la escuadra del error de movimiento del equipo, mejorando la fiabilidad del análisis de errores geométricos.

Inspección de escuadría multieje
Use una cara de medición como datum y una cara adyacente para establecer la referencia a 90° y comprobar la escuadría entre dos ejes de movimiento.

Características técnicas / especificaciones:

• Materiales: alúmina de alta pureza (Al2O3) o carburo de silicio (SiC)
• Precisión geométrica: rectitud y escuadría a nivel micrométrico (dependiente del modelo: típ. <1.5 µm a <2 µm)
• Tamaños estándar: 200×200×50 mm hasta 500×500×55 mm; personalizado hasta 1000×400×50 mm
• Bastidor ligero de cuatro ventanas para reducir la deformación por peso propio
• Alta rigidez estructural y resistencia al desgaste
• No magnético, resistente a la corrosión y a la oxidación
• Uso previsto con sensores de desplazamiento (comparador electrónico, reloj comparador, sonda inductiva, sonda de aire, sonda CMM)
• Códigos de modelo típicos: INV202050-SG, INV353550-SG, INV404050-SG, INV454550-SG, INV505055-SG
