Guía lineal con cojines de aire

70 mma medidade precisión

Descripción del producto

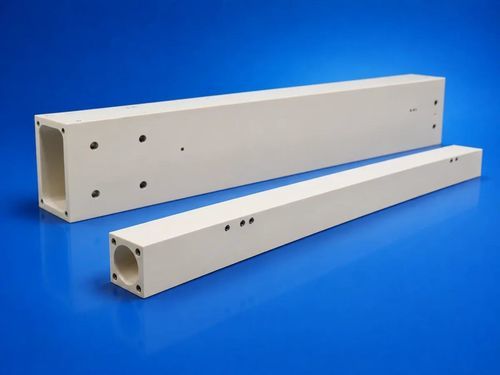

La guía de eje Z en cerámica de alúmina de ultra precisión es un componente de movimiento clave para máquinas de medición por coordenadas (CMM) y plataformas de movimiento de precisión con cojinetes de aire. Rectificada y pulida con precisión, puede funcionar como eje Z, viga guía para cojinetes de aire o soporte de sonda. La guía Z cerámica de Innovacera emplea una estructura larga y hueca con orificios cuadrados, rectangulares o circulares para adaptarse a diseños de equipo. Sus superficies exteriores mecanizadas con precisión se integran con cojinetes de aire precargados, soportes de sonda, reglas lineales, mecanismos de accionamiento y sistemas de contrapeso neumáticos. Una película de aire delgada entre la superficie de la guía y el cojinete de aire permite un movimiento sin contacto y de baja fricción, reduciendo el desgaste y mejorando la suavidad y repetibilidad a alta velocidad.

Características del producto

• Precisión geométrica a nivel micrón
• Diseñado para sistemas de guía con cojinetes de aire
• Estructura hueca de alta rigidez (orificios cuadrados, rectangulares o circulares)
• Excelente estabilidad dimensional y baja expansión térmica en comparación con metales
• Varias secciones transversales huecas disponibles
• Posibilidad de orificios de montaje e interfaces personalizadas

Especificaciones
Model | Dimensions W × H × L | Flatness | Parallelism | Perpendicularity
INV0646490-S | 64 × 64 × 900 mm | 3 μm | 3 μm | 2 μm
INV0686899-S | 68 × 68 × 999 mm | 3 μm | 3 μm | 2 μm
INV0707010-S | 70 × 70 × 1000 mm | 3 μm | 3 μm | 2 μm
INV0707012-S | 70 × 70 × 1200 mm | 3 μm | 3 μm | 2 μm
INV0707014-S | 70 × 70 × 1400 mm | 3 μm | 3 μm | 2 μm
INV0808010-S | 80 × 80 × 1000 mm | 3 μm | 3 μm | 2 μm
INV0808012-S | 80 × 80 × 1200 mm | 3 μm | 3 μm | 2 μm
INV0808014-S | 80 × 80 × 1400 mm | 3 μm | 3 μm | 2 μm

Aplicaciones

• Máquinas de medición por coordenadas: Adecuado para CMM tipo puente, pórtico y de escaneado de alta precisión como eje Z cerámico o viga guía para cojinetes de aire.
• Plataformas de movimiento con cojinetes de aire de precisión: Para plataformas que requieren baja fricción, alta repetibilidad de posicionamiento y movimiento lineal estable.
• Equipos de inspección de semiconductores: Adecuado como componente estructural de movimiento en inspección de obleas, inspección de paquetes, alineación de precisión y plataformas de medición por visión de alta exactitud gracias a su estabilidad dimensional y baja expansión térmica.
• Equipos de medición óptica y láser: Para plataformas de medición óptica, interferómetros láser, instrumentos de medida de contorno/circularidad y equipos de escaneado de precisión.
• Máquinas-herramienta ultraprecisas: Utilizable como guía cerámica en equipos de mecanizado ultraprecisos, plataformas de posicionamiento y sistemas de movimiento sin contacto.
• Mecanizado de precisión y control de calidad: La fabricación de componentes Z cerámicos largos y huecos requiere control de propiedades del material, deformación de sinterizado, mecanizado coordenado de múltiples superficies e inspección a nivel micrón a lo largo de grandes distancias.

Especificaciones técnicas

• Material: Alúmina (Al2O3) principalmente; otras cerámicas técnicas disponibles según la aplicación
• Secciones transversales huecas disponibles: orificios cuadrados, rectangulares, circulares para adaptarse al diseño del equipo
• Acabado superficial: superficies exteriores rectificadas y pulidas para integración con cojinetes de aire
• Precisión geométrica: planitud típica ≤ 3 μm, paralelismo ≤ 3 μm, perpendicularidad ≤ 2 μm
• Longitudes disponibles hasta 1400 mm en los modelos estándar listados
• Alta relación rigidez-peso; la estructura hueca reduce la inercia para escaneado a alta velocidad
• Baja expansión térmica y excelente estabilidad dimensional en comparación con metales y granito
• Diseñado para acoplarse con cojinetes de aire precargados, soportes de sonda, reglas lineales, mecanismos de accionamiento y sistemas de contrapeso neumáticos
• Permite movimiento sin contacto y de baja fricción mediante una delgada película de aire cuando se combina con cojinetes de aire, mejorando la repetibilidad y reduciendo el desgaste
• Agujeros de montaje, interfaces y datums de inspección/medición personalizables para integración específica de la aplicación
