Regla micrométrica

Resumen del producto

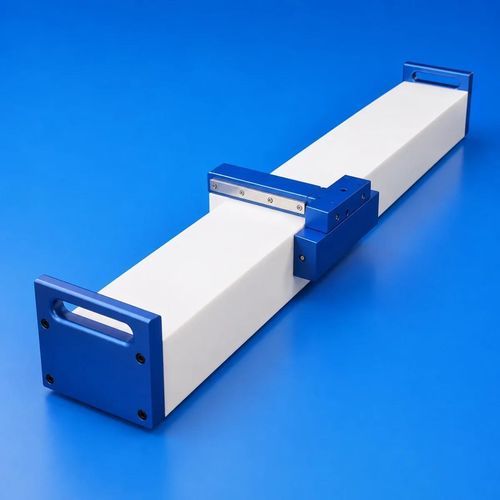

La regla recta cerámica con cojinete de aire de Innovacera, en alúmina (Al₂O₃) de alta precisión, ofrece una referencia geométrica de gran recorrido para inspección y calibración de alta exactitud. Un carro de palier de aire de precisión flota sobre una película de aire suministrada por aire comprimido, permitiendo un escaneado lineal sin contacto con perturbaciones mínimas y desgaste mecánico prácticamente nulo.

Características clave

• Precisión geométrica a nivel micrón: modelos estándar alcanzan 1,5 μm de rectitud y planitud.
• Escaneado sin contacto por cojinete de aire: elimina fricción, desgaste y stick-slip para un escaneado estable.
• Viga de referencia en alúmina de alta pureza (Al₂O₃): alta dureza, resistencia a la corrosión y estabilidad dimensional.
• Capacidad de gran longitud: longitudes estándar 1.200 mm, 1.500 mm y 2.500 mm para guías grandes y ejes de gran recorrido.
• Bajo mantenimiento y funcionamiento sin lubricantes con suministro de aire normal.
• Personalizable: longitud cerámica, sección transversal, orificios de montaje, superficies de referencia, diseño del carro e interfaces para sensores.

Especificaciones técnicas

• INV201212-SG — 200 × 120 × 1200 mm — Rectitud: 1,5 μm — Planitud: 1,5 μm — Modelo estándar.
• INV201215-SG — 200 × 120 × 1500 mm — Rectitud: 1,5 μm — Planitud: 1,5 μm — Modelo estándar.
• INV151525-SG — 150 × 150 × 2500 mm — Rectitud: 1,5 μm — Planitud: 1,5 μm — Modelo estándar.

Aplicaciones

• Inspección de rectitud y calibración de montaje de guías en máquinas-herramienta CNC.
• Verificación de precisión geométrica de ejes de MMT (CMM) y equipos metrológicos de gran recorrido.
• Puesta en marcha y verificación de plataformas de movimiento con palier de aire y etapas de motor lineal.
• Sistemas de inspección para semiconductores y paneles planos.
• Alineación en óptica de precisión, procesamiento láser y equipos de escaneado.
• Inspección de precisión de rectificadoras, pulidoras de superficies y grandes centros de mecanizado.
• Mediciones geométricas en laboratorios de metrología e instituciones de investigación.

Preguntas frecuentes (selección)

• ¿Qué es una regla cerámica con cojinete de aire y cómo mejora la inspección el escaneado sin contacto? Una viga de referencia en alúmina (Al₂O₃) combinada con un carro de palier de aire genera una película de aire a microescala que elimina el contacto mecánico. Esto reduce la fricción, el stick-slip y el desgaste, disminuyendo el ruido de medida y proporcionando una referencia geométrica estable (≤1,5 μm) para inspecciones de rectitud y planitud.
• ¿Puedo pedir una regla a medida y cómo se gestiona la personalización? Sí. Las opciones personalizadas incluyen longitudes no estándar, dimensiones de sección transversal, recorrido, patrones de orificios de montaje, superficies datum, geometría del carro y interfaces de montaje para sensores (interferómetros láser, autocolimadores, sensores de desplazamiento).

Detalles técnicos adicionales

• Material: alúmina cerámica de alta pureza (Al₂O₃); otras cerámicas avanzadas disponibles bajo petición.
• Rectitud / planitud estándar alcanzable: 1,5 μm.
• Longitudes estándar: 1200 mm, 1500 mm, 2500 mm.
• Ejemplos de sección: 200 × 120 mm (para 1200 y 1500 mm); 150 × 150 mm (para 2500 mm).
• Principio de funcionamiento: carro de palier de aire de precisión que crea una película de aire para escaneado sin contacto.
• Mantenimiento: funcionamiento sin lubricante con suministro de aire normal; reducción de contaminación y desgaste.
• Compatibilidad de medida: diseñado para sensores de desplazamiento, autocolimadores, niveles electrónicos, interferómetros láser y sistemas de adquisición de datos.
• Personalización: longitud cerámica, sección, orificios de montaje, superficies de localización, recorrido, estructura del carro e interfaces de sensores adaptables a la configuración del equipo y requisitos de inspección.
