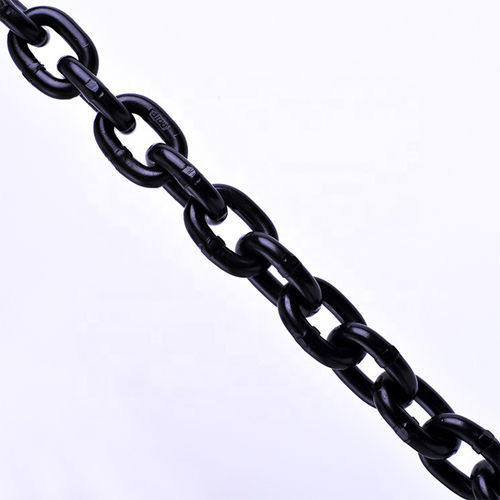

Cadena de elevación de acero Grade 100

de aleaciónde acero de alta resistenciade alta resistencia

Resumen del producto
Las cadenas 13 mm Grado 100 están fabricadas en acero aleado de alta resistencia. Cada cadena 13 mm Grado 100 pasa un ensayo (proof test) durante la fabricación a 2× el Límite de Carga de Trabajo (WLL) y presenta una resistencia mínima a la rotura de 4× WLL. Estas cadenas cumplen o superan las especificaciones OSHA, gubernamentales, NACM y ASTM. Certificados de ensayo disponibles a solicitud.

Introducción
Las cadenas 13 mm Grado 100 están diseñadas para aplicaciones de izado en suspensión. En comparación con cadenas Grado 80 de tamaño equivalente, el Grado 100 ofrece aproximadamente un 20 % más de WLL, lo que permite reducir el tamaño de la cadena según la carga. También se las denomina Grade 10, System 10 o Spectrum 10; están aprobadas para izado en suspensión.

Parámetros

• Grado de la cadena: NACM y ASTM clasifican las cadenas por grado; un grado superior proporciona mayor WLL para el mismo tamaño nominal.
• Límite de carga de trabajo (WLL): Carga máxima admisible en tensión directa sobre una longitud recta y sin daños de la cadena.
• Ensayo de carga (Proof test): Ensayo de tracción de fabricación con fuerza aplicada de forma creciente; sirve para verificar la integridad de fabricación, no como criterio de diseño de servicio.
• Fuerza mínima de rotura: Fuerza mínima registrada durante una prueba destructiva; es una métrica de aceptación del fabricante y no un criterio de diseño.
• Izado en suspensión: Proceso de izado que eleva una carga suspendida de manera que su caída pueda causar lesiones o daños materiales.

Tabla técnica
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Normas

• Estándar: 13mm Grade 100 Chains
• MOQ: 100 Meters
• Embalaje: Cartón + palé de acero

Especificaciones técnicas

• Serie: Grade 100 Chain
• Nombre comercial: 13mm Grade 100 Chains
• Material: Acero aleado de alta resistencia
• Ensayada a 2× WLL
• Resistencia mínima a la rotura: 4× WLL (ensayo del fabricante)
• Aprobada para aplicaciones de izado en suspensión
• WLL: valores indicados en la tabla técnica anterior (lbs)
• Peso por pie: valores indicados en la tabla técnica anterior (lbs)
• Longitud/anchura interior y tamaño del material: valores indicados en la tabla técnica anterior (inches/mm)
• Nota de rendimiento: ~20% de aumento de WLL frente a una cadena Grade 80 equivalente
• También denominadas: Grade 10, System 10, Spectrum 10
• Certificaciones: ensayos y certificados disponibles
• MOQ: 100 Meters; Embalaje: Cartón + palé de acero
