Cadena de remolcado G70 Tow

de acerode acero al carbonocon gancho

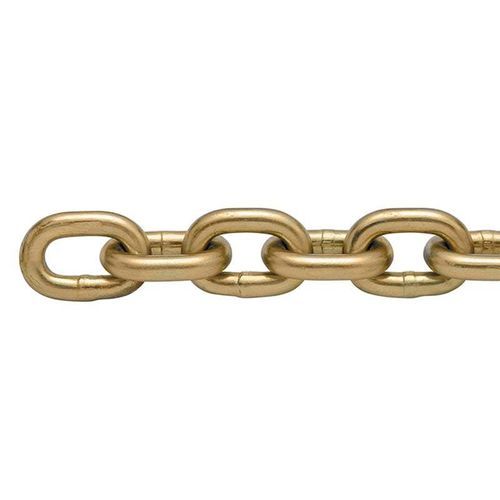

Descripción general del producto Cadena de remolque G70. Cadena de transporte de grado 70, tipo estadounidense. Cadena de remolque G70 de la NACM, tipo estadounidense, con recubrimiento amarillo y gancho deslizante con horquilla para camiones. Cadena especial de acero con alto contenido en carbono, con mayor capacidad de templado y resistencia mejorada al desgaste, lo que permite una mayor relación práctica entre resistencia y peso. Está fabricada con acero al carbono de primera calidad tratado térmicamente. Ideal para la sujeción de cargas en camiones y para su uso en remolque, construcción, tala y aplicaciones agrícolas. Cumple con los requisitos del DOT. Introducción

• TAMAÑO: 1/4" ~ 3/4” || Diám. 7 mm ~ 20 mm
• Carga máxima de trabajo (WLL): 3150 lbs ~ 24700 lbs || 1430 kg ~ 11200 kg
• SUPERFICIE: En color natural; galvanizada; galvanizada por inmersión en caliente, etc.
• MATERIAL: Acero al carbono de primera calidad
• FACTOR DE SEGURIDAD: 4 veces la WLL

Parámetros

• Calidad de la cadena: La NACM (Asociación Nacional de Fabricantes de Cadenas) y la ASTM clasifican las cadenas en distintos grados. Cuanto mayor sea el grado, mayor será el límite de carga de trabajo para una cadena del mismo tamaño.
• Límite de carga de trabajo (WLL): (capacidad nominal) Es la carga máxima de trabajo que debe aplicarse en tensión directa a un tramo recto de cadena sin daños.
• Prueba de resistencia: (fuerza de prueba de fabricación) Es la fuerza de tracción mínima que se ha aplicado a una cadena bajo una fuerza que aumenta constantemente en tensión directa durante la fabricación. Estas cargas constituyen ensayos de integridad de fabricación y no deben utilizarse como criterios para fines de servicio o diseño.
• Fuerza de rotura mínima: La fuerza mínima a la que, durante la fabricación, se ha comprobado mediante ensayos que la cadena se rompe cuando se le aplica una fuerza en tensión directa que aumenta constantemente. Los valores de la fuerza de rotura no garantizan que todos los segmentos de la cadena soporten estas cargas. Esta prueba es una prueba de aceptación de las características del fabricante y NO DEBERÁ utilizarse como criterio para fines de servicio o diseño.
• Elevación aérea: Proceso de elevación que eleva una carga suspendida libremente a una posición tal que, si la carga se cayera, existiría la posibilidad de lesiones corporales o daños materiales.

Tabla de tamaños y datos mecánicos Encabezado: Tamaño (mm) | D +/- (mm) | Longitud interior A (mm) | A +/- (mm) | Ancho exterior B (mm) | B +/- (mm) | Carga de trabajo (kg) | Carga de ensayo (N) | Carga de rotura (N) | Peso por metro (kg) 3 | 0,5 | 26 | 1,2 | 12 | 0,6 | 55 | 1050 | 3200 | 0,15 4 | 0,5 | 32 | 1,5 | 16 | 0,8 | 100 | 2000 | 6000 | 0,27 5 | 0,5 | 35 | 1,8 | 20 | 1,0 | 160 | 3150 | 10 000 | 0,43 6 | 0,5 | 42 | 2,0 | 24 | 1,2 | 224 | 4500 | 14 000 | 0,63 7 | 0,5 | 49 | 2,5 | 28 | 1,4 | 300 | 6000 | 18 000 | 0,86 8 | 0,5 | 52 | 2,5 | 32 | 1,6 | 400 | 8 000 | 25 000 | 1,10 9 | 0,5 | 59 | 3,0 | 36 | 1,8 | 530 | 10 500 | 32 000 | 1,41 10 | 1 | 65 | 3,2 | 40 | 2,0 | 630 | 12 500 | 40 000 | 1,75 11 | 1 | 72 | 3,4 | 44 | 2,0 | 790 | 15 800 | 47 500 | 2,11 12 | 1 | 78 | 3,6 | 48 | 2,3 | 940 | 18 800 | 56 500 | 2,55 13 | 1 | 82 | 4,0 | 52 | 2,5 | 1 000 | 21 200 | 63 000 | 2,95 16 | 1 | 100 | 5,0 | 64 | 3,2 | 1 600 | 33 000 | 100 000 | 4,45 18 | 1 | 113 | 5,2 | 70 | 3,2 | 2.120 | 42.300 | 127.000 | 5,65 19 | 1 | 119 | 5,6 | 72 | 3,4 | 2370 | 47 300 | 142 000 | 6,25 20 | 1 | 120 | 6,0 | 75 | 3,8 | 2.500 | 50.000 | 160.000 | 7,00 22 | 127 | 6 | 82 | 4 | 3.170 | 63.300 | 190.000 | 8,55 25 | 140 | 6,6 | 88 | 4,2 | 4090 | 81 700 | 245 000 | 10,90 28 | 152 | 7 | 96 | 4,7 | 6.000 | 120.000 | 300.000 | 13,90 32 | 171 | 7,8 | 108 | 5,2 | 8 000 | 160 000 | 400 000 | 18,20 Normas y embalaje

• Norma: Cadena de remolque G70
• Cantidad mínima de pedido: 100 metros
• Embalaje: Caja de cartón + palé de acero

Características / especificaciones técnicas

• Nombre del producto: Cadena de remolque G70
• Material: Acero al carbono de primera calidad, tratado térmicamente
• Calidad: G70 (clasificación NACM / ASTM)
• Gama de tamaños: 1/4" ~ 3/4" (diámetro 7 mm ~ 20 mm)
• Límite de carga de trabajo (rango de ejemplo mostrado): 1430 kg ~ 11200 kg (3150 lbs ~ 24700 lbs)
• Acabados superficiales disponibles: En color natural, galvanizada, galvanizada por inmersión en caliente, chapada en amarillo (tipo estadounidense)
• Factor de seguridad: 4 × WLL
• Aplicaciones típicas: Fijación de cargas en camiones, remolque, construcción, tala y aplicaciones agrícolas
• Cantidad mínima de pedido (MOQ): 100 metros
• Embalaje: Caja de cartón + palé de acero
