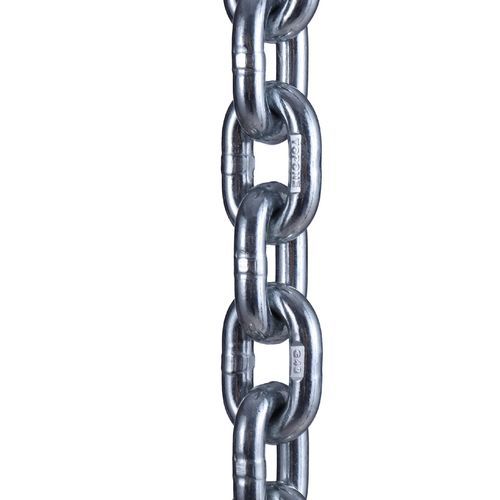

Cadena de transporte galvanizada Grade 43

con gancho en los dos extremoszincadade alta resistencia

Descripción del producto
Cadena Grade 43 para amarre con acabado electrocincado, suministrada en media bobina. Eslabones soldados electrónicamente; acabado electrocincado (color natural). Cumple o supera las normas NACM y ASTM (A391 & A413). Alta relación resistencia/peso. NO usar para izado en suspensión. NUNCA exceder la carga de trabajo publicada. Probada y certificada.

Introducción
La cadena Grade 43 es una cadena de alta resistencia que ofrece mayor resistencia a la tracción que la Proof Coil (Grade 30). Aplicaciones típicas: remolque, amarre y tala donde se requiere mayor capacidad de carga de trabajo. Las cadenas Grade 43 se suministran con un gancho tipo clevis en cada extremo. No apta para izado en suspensión ni para elevar personas.

Parámetros

• Clase de la cadena: Grados NACM & ASTM (A391 & A413). Un grado superior proporciona mayor capacidad de carga de trabajo con el mismo diámetro.
• Carga de trabajo (WLL): Capacidad nominal; carga máxima aplicada en tensión directa a una longitud recta e intacta de la cadena.
• Prueba de resistencia (Proof Test): Prueba de integridad en fabricación; fuerza mínima aplicada bajo aumento controlado durante la producción. Solo para verificación, no para diseño.
• Fuerza mínima de rotura: Fuerza mínima registrada al romperse durante la prueba de tracción. No es un valor garantizado para servicio/diseño.
• Izado en suspensión: Izado que suspende una carga libre cuya caída podría causar lesiones o daños; Grade 43 NO es para izado en suspensión.

Tabla técnica
Tamaño MM | D +/-MM | Longitud interior A MM | A +/-MM | Ancho exterior B MM | B +/-MM | Carga de trabajo KG | Carga de ensayo N | Carga de rotura N | Peso por m KG
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Normas
Nombre: Cadena Grade 43 acabado electrocincado media bobina. MOQ: 100 metros. Embalaje: cartón + palé de acero.

Características / especificaciones técnicas

• Producto: Cadena Grade 43 para amarre, acabado electrocincado, suministro en media bobina.
• Construcción: Eslabones soldados electrónicamente; acabado color natural (electrocincado).
• Conformidad: Cumple o supera normas NACM y ASTM (A391 & A413).
• Aplicaciones: Alta relación resistencia/peso; NO apta para izado en suspensión; suministrada con gancho tipo clevis en cada extremo para amarre/remolque.
• Calidad: Probada por ensayo y certificada; cargas de ensayo y de rotura especificadas por tamaño en la tabla técnica.
• Cantidad mínima de pedido: 100 metros.
• Embalaje: Cartón más palé de acero.
