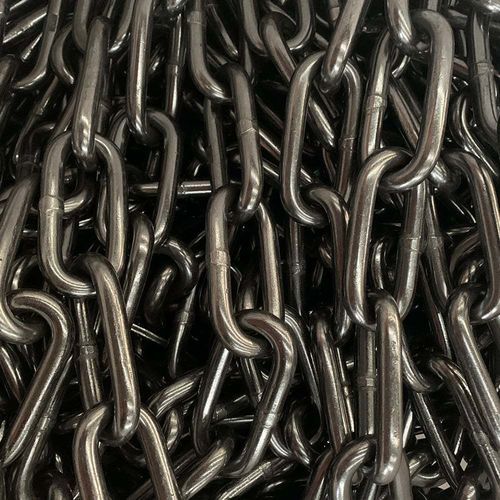

Cadena de remolcado

de acerode molibdenode aleación

Resumen
Cadenas calibradas y probadas de eslabón largo en acero redondo para suspensiones de monorraíles mineros. Fabricadas en acero aleado con Ni, Cr y Mo; rendimiento aproximadamente 10 % superior al de referencia DIN 20637.

Introducción
Diseñadas como cadenas de acero redondo probadas para suspensiones en monorraíles de minería. Configuración de eslabón largo adaptada a aplicaciones de suspensión y manipulación de materiales en entornos mineros.

Parámetros (tabla)
Encabezados: Tamaño de cadena | d x p | d | p | b1 | Fuerza de ensayo | Fuerza de rotura | Alargamiento unitario a la fuerza de ensayo (máx.) | Alargamiento unitario a la rotura (mín.) | Flecha F (mín.) | Peso (kg/m).
Unidades: (mm) | (mm) | (mm) | (mm) | (kN) | (kN) | (%) | (%) | (mm) | (kg/m).
16x80: d x p = 16x80; d = 16 ±0.6 mm; p = 80 ±1.5 mm; b1 = 22.4 +3/-0 mm; Fuerza de ensayo = 60 kN; Fuerza de rotura = 180 kN; Alargamiento a la fuerza de ensayo (máx.) = 1.6 %; Alargamiento a la rotura (mín.) = 2.0 %; Flecha F (mín.) = 21 mm; Peso = 4.7 kg/m.
18x90: d x p = 18x90; d = 18 ±0.9 mm; p = 90 ±1.5 mm; b1 = 25.0 +3/-0 mm; Fuerza de ensayo = 100 kN; Fuerza de rotura = 250 kN; Alargamiento a la fuerza de ensayo (máx.) = 1.6 %; Alargamiento a la rotura (mín.) = 2.0 %; Flecha F (mín.) = 23 mm; Peso = 6.0 kg/m.

Materiales y rendimiento
Fabricadas en acero aleado con Níquel (Ni), Cromo (Cr) y Molibdeno (Mo). Las cadenas están calibradas y probadas en fábrica; el rendimiento típico supera los valores de referencia DIN 20637 en aproximadamente un 10 %, ofreciendo un margen de seguridad mayor para aplicaciones de suspensión.

Normas
Diseñadas para cumplir los requisitos de DIN 20637.

Especificaciones técnicas

• Producto: Cadenas para monorraíles de minería (cadenas probadas de eslabón largo en acero redondo para suspensiones)
• Norma: DIN 20637
• Materiales: Acero aleado (Ni, Cr, Mo y otros elementos de aleación)
• Tamaños de cadena disponibles (ejemplos): 16x80, 18x90
• 16x80 — d: 16 ±0.6 mm; p: 80 ±1.5 mm; b1: 22.4 +3/-0 mm; Fuerza de ensayo: 60 kN; Fuerza de rotura: 180 kN; Alargamiento a la fuerza de ensayo (máx.): 1.6 %; Alargamiento a la rotura (mín.): 2.0 %; Flecha F (mín.): 21 mm; Peso: 4.7 kg/m
• 18x90 — d: 18 ±0.9 mm; p: 90 ±1.5 mm; b1: 25.0 +3/-0 mm; Fuerza de ensayo: 100 kN; Fuerza de rotura: 250 kN; Alargamiento a la fuerza de ensayo (máx.): 1.6 %; Alargamiento a la rotura (mín.): 2.0 %; Flecha F (mín.): 23 mm; Peso: 6.0 kg/m
• Aplicación: Monorraíles mineros, sistemas de suspensión y manejo de materiales
• Calidad: Cadenas calibradas y probadas con rendimiento mejorado respecto a la norma de referencia
