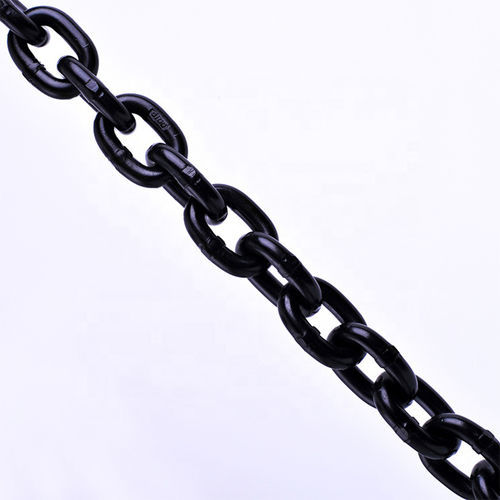

Cadena de elevación de acero ASTM Grade 100

de aleaciónde acero de alta resistenciade alta resistencia

Descripción del producto
La cadena ASTM Grade 100 está fabricada en acero de aleación de alta resistencia y se somete a prueba de certificación (proof test) a 2× el límite de carga de trabajo (WLL). La resistencia mínima a la rotura es 4× la WLL. La cadena cumple o supera las especificaciones OSHA, NACM y ASTM. Se realiza un control al 100 % durante la fabricación y los certificados de ensayo están disponibles sin coste.

Introducción
La cadena Grade 100 está diseñada para aplicaciones de elevación suspendida. En comparación con una cadena Grade 80 de igual tamaño, el Grade 100 ofrece aproximadamente un 20 % más de WLL, permitiendo reducir la sección de la cadena para la misma carga. Grade 100 también se conoce como Grade 10, System 10 o Spectrum 10 y está aprobado para elevación suspendida.

Parámetros

• Grado de la cadena: Clasificación NACM y ASTM; un grado superior proporciona una WLL mayor para el mismo tamaño de cadena.
• Límite de carga de trabajo (WLL): Capacidad máxima recomendada aplicada en tensión directa a una cadena recta e intacta.
• Prueba de certificación (Proof Test): Prueba de integridad en fabricación: fuerza mínima aplicada en tracción durante la producción (normalmente 2× WLL).
• Resistencia mínima a la rotura: Fuerza mínima medida en la prueba de rotura durante la fabricación (normalmente 4× WLL).
• Elevación suspendida: Izado de una carga suspendida cuya caída podría causar lesiones o daños.

Tabla de especificaciones
Chain Size (in) | Chain Size (mm) | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size (in) | Inside Length (in) | Inside Length (mm) | Inside Width (in) | Inside Width (mm)
7/32 in | 6 mm | 3,100 | 0.54 | 0.25 in | 0.71 in | 18 mm | 0.38 in | 7.95
9/32 in | 7 mm | 4,300 | 0.73 | 0.275 in | 0.88 in | 22 mm | 0.41 in | 10
5/16 in | 8 mm | 5,700 | 1.06 | 0.330 in | 1.02 in | 26 mm | 0.49 in | 13
3/8 in | 10 mm | 8,800 | 1.52 | 0.397 in | 1.22 in | 31 mm | 0.57 in | 14
1/2 in | 13 mm | 15,000 | 2.72 | 0.52 in | 1.56 in | 40 mm | 0.75 in | 20
5/8 in | 16 mm | 22,600 | 3.72 | 0.63 in | 1.93 in | 49 mm | 0.92 in | 23
3/4 in | 20 mm | 35,300 | 5.78 | 0.787 in | 2.44 in | 62 mm | 1.008 in | 25
7/8 in | 22 mm | 42,700 | 7.32 | 0.866 in | 2.59 in | 65 mm | 1.161 in | 29
1 in | 26 mm | 59,700 | 10.21 | 1.024 in | 3.07 in | 78 mm | 1.378 in | 35
1 1/4 in | 32 mm | 90,400 | 15.45 | 1.26 in | 3.78 in | 96 mm | 1.69 in | 43

Normas

• Standard: ASTM Grade 100 Chain
• MOQ: 100 metros
• Packaging: cartón + palé de acero

Características técnicas / especificaciones

• Material: acero de aleación de alta resistencia (Grade 100)
• Prueba de certificación a 2× WLL
• Resistencia mínima a la rotura: 4× WLL
• Control al 100 % durante la fabricación
• Cumple o supera los requisitos OSHA, NACM y ASTM
• Aprobada para elevación suspendida
• Aproximadamente 20 % más de WLL frente a una cadena Grade 80 equivalente
• También conocida como: Grade 10, System 10, Spectrum 10
• Certificados de ensayo disponibles gratuitamente
• MOQ: 100 metros; Embalaje: cartón + palé de acero
