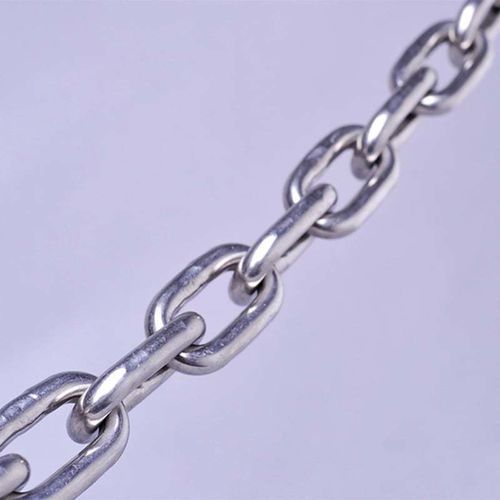

Cadena de acero al carbono ASTM Grade 30

de eslabón cortode eslabón largozincada

Descripción del producto
La cadena ASTM Grade 30 es una cadena metálica según la norma americana Grade 30 (G30) suministrada por TOPONE CHAIN. Está disponible en eslabones largos (según especificaciones NACM) y eslabones cortos (según ASTM 80), ofreciendo una gama de tamaños y límites de carga para manipulación, aparejo y uso industrial general.

Introducción
La cadena G30 se fabrica en acero al carbono de primera calidad con acabados self colored, galvanizado o galvanizado en caliente. La versión de eslabón largo reduce el peso y coste del material manteniendo la misma resistencia; la versión de eslabón corto proporciona mayor flexibilidad y facilidad de manejo.

Especificaciones generales
Rango de tamaños: 1/8" ~ 1" (4 mm ~ 26 mm) y tamaños mayores según la tabla de parámetros
Límites de carga de trabajo (ejemplos): 400 lbs ~ 17900 lbs (180 kg ~ 8140 kg) según la variación por tamaño
Material: Acero al carbono de primera calidad
Factor de seguridad: 4 veces la WLL
Acabados disponibles: Self colored, galvanizado, galvanizado en caliente

Parámetros
Encabezado: Tamaño (mm) — D (mm) — Largo interior (A) (mm) — Tolerancia A (+/- mm) — Ancho exterior (B) (mm) — Tolerancia B (+/- mm) — Carga de trabajo (kg) — Carga de trabajo (N) — Carga de ensayo (N) — Peso por m (kg)
Tamaño 3 — D 0.5 — Largo interior (A) 26 — Tol A +/-1.2 — Ancho exterior (B) 12 — Tol B +/-0.6 — Carga 55 kg — Carga 1050 N — Ensayo 3200 N — Peso/m 0.15 kg
Tamaño 4 — D 0.5 — Largo interior (A) 32 — Tol A +/-1.5 — Ancho exterior (B) 16 — Tol B +/-0.8 — Carga 100 kg — Carga 2000 N — Ensayo 6000 N — Peso/m 0.27 kg
Tamaño 5 — D 0.5 — Largo interior (A) 35 — Tol A +/-1.8 — Ancho exterior (B) 20 — Tol B +/-1.0 — Carga 160 kg — Carga 3150 N — Ensayo 10000 N — Peso/m 0.43 kg
Tamaño 6 — D 0.5 — Largo interior (A) 42 — Tol A +/-2.0 — Ancho exterior (B) 24 — Tol B +/-1.2 — Carga 224 kg — Carga 4500 N — Ensayo 14000 N — Peso/m 0.63 kg
Tamaño 7 — D 0.5 — Largo interior (A) 49 — Tol A +/-2.5 — Ancho exterior (B) 28 — Tol B +/-1.4 — Carga 300 kg — Carga 6000 N — Ensayo 18000 N — Peso/m 0.86 kg
Tamaño 8 — D 0.5 — Largo interior (A) 52 — Tol A +/-2.5 — Ancho exterior (B) 32 — Tol B +/-1.6 — Carga 400 kg — Carga 8000 N — Ensayo 25000 N — Peso/m 1.1 kg
Tamaño 9 — D 0.5 — Largo interior (A) 59 — Tol A +/-3.0 — Ancho exterior (B) 36 — Tol B +/-1.8 — Carga 530 kg — Carga 10500 N — Ensayo 32000 N — Peso/m 1.41 kg
Tamaño 10 — D 1.0 — Largo interior (A) 65 — Tol A +/-3.2 — Ancho exterior (B) 40 — Tol B +/-2.0 — Carga 630 kg — Carga 12500 N — Ensayo 40000 N — Peso/m 1.75 kg
Tamaño 11 — D 1.0 — Largo interior (A) 72 — Tol A +/-3.4 — Ancho exterior (B) 44 — Tol B +/-2.0 — Carga 790 kg — Carga 15800 N — Ensayo 47500 N — Peso/m 2.11 kg
Tamaño 12 — D 1.0 — Largo interior (A) 78 — Tol A +/-3.6 — Ancho exterior (B) 48 — Tol B +/-2.3 — Carga 940 kg — Carga 18800 N — Ensayo 56500 N — Peso/m 2.55 kg
Tamaño 13 — D 1.0 — Largo interior (A) 82 — Tol A +/-4.0 — Ancho exterior (B) 52 — Tol B +/-2.5 — Carga 1000 kg — Carga 21200 N — Ensayo 63000 N — Peso/m 2.95 kg
Tamaño 16 — D 1.0 — Largo interior (A) 100 — Tol A +/-5.0 — Ancho exterior (B) 64 — Tol B +/-3.2 — Carga 1600 kg — Carga 33000 N — Ensayo 100000 N — Peso/m 4.45 kg
Tamaño 18 — D 1.0 — Largo interior (A) 113 — Tol A +/-5.2 — Ancho exterior (B) 70 — Tol B +/-3.2 — Carga 2120 kg — Carga 42300 N — Ensayo 127000 N — Peso/m 5.65 kg
Tamaño 19 — D 1.0 — Largo interior (A) 119 — Tol A +/-5.6 — Ancho exterior (B) 72 — Tol B +/-3.4 — Carga 2370 kg — Carga 47300 N — Ensayo 142000 N — Peso/m 6.25 kg
Tamaño 20 — D 1.0 — Largo interior (A) 120 — Tol A +/-6.0 — Ancho exterior (B) 75 — Tol B +/-3.8 — Carga 2500 kg — Carga 50000 N — Ensayo 160000 N — Peso/m 7.0 kg
Tamaño 22 — D 1.0 — Largo interior (A) 127 — Tol A +/-6.0 — Ancho exterior (B) 82 — Tol B +/-4.0 — Carga 3170 kg — Carga 63300 N — Ensayo 190000 N — Peso/m 8.55 kg
Tamaño 25 — D 1.0 — Largo interior (A) 140 — Tol A +/-6.6 — Ancho exterior (B) 88 — Tol B +/-4.2 — Carga 4090 kg — Carga 81700 N — Ensayo 245000 N — Peso/m 10.9 kg
Tamaño 28 — D 1.0 — Largo interior (A) 152 — Tol A +/-7.0 — Ancho exterior (B) 96 — Tol B +/-4.7 — Carga 6000 kg — Carga 120000 N — Ensayo 300000 N — Peso/m 13.9 kg
Tamaño 32 — D 1.0 — Largo interior (A) 171 — Tol A +/-7.8 — Ancho exterior (B) 108 — Tol B +/-5.2 — Carga 8000 kg — Carga 160000 N — Ensayo 400000 N — Peso/m 18.2 kg

Normas y embalaje
Norma: ASTM Grade 30 Chain
MOQ: 100 metros
Embalaje: Cartón + palet de acero, apto para envío y almacenamiento a granel

Características técnicas

• Nombre del producto: ASTM Grade 30 Chain
• Brand: TOPONE CHAIN
• Material: Acero al carbono de primera calidad
• Rango de tamaños: 1/8" ~ 1" (4 mm ~ 26 mm) y tamaños mayores según la tabla de parámetros
• Límites de carga de trabajo: Ver valores por tamaño en la sección de parámetros
• Acabados disponibles: Self colored, galvanizado, galvanizado en caliente
• Factor de seguridad: 4 veces la WLL
• Estilos de eslabón: Eslabón largo (espec. NACM) y eslabón corto (espec. ASTM 80)
• MOQ: 100 metros
• Embalaje: Cartón + palet de acero
