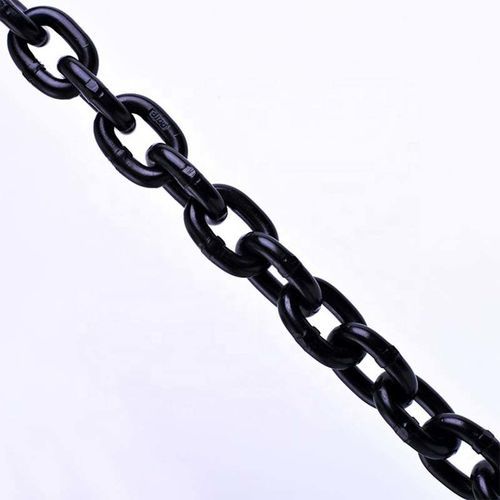

Cadena de elevación de acero Grade 100

de aleaciónde acero de alta resistenciapara aplicaciones rudas

Resumen
La cadena de aleación Grado 100 está fabricada en acero de aleación de alta calidad. La cadena Grado 100 se prueba durante todo el proceso de fabricación. Todas nuestras cadenas Grado 100 se someten a una prueba de resistencia (proof test) al doble del límite de carga de trabajo. La resistencia mínima a la rotura es cuatro veces el límite de carga de trabajo. Nuestras cadenas Grado 100 cumplen o superan los requisitos de OSHA, organismos gubernamentales, NACM y ASTM. Certificados disponibles sin coste.

Introducción
La cadena de aleación Grado 100 fue diseñada específicamente para los exigentes requisitos de las aplicaciones de izado aéreo. Es una cadena de acero de aleación de alta resistencia. La cadena Grado 100 ofrece aproximadamente un 20 % más de carga de trabajo en comparación con una cadena Grade 80 del mismo tamaño, lo que permite reducir la sección de la cadena según la carga requerida. Las cadenas Grade 100 también se conocen como Grade 10, System 10 o Spectrum 10. La cadena Grade 100 está aprobada para izado aéreo.

Parámetros

• Grado de la cadena: NACM (National Association of Chain Manufacturers) y ASTM clasifican las cadenas por grados. A mayor grado, mayor límite de carga de trabajo para la misma sección de cadena.
• Límite de carga de trabajo (WLL): (capacidad nominal) es la carga máxima que debe aplicarse en tensión directa a una longitud recta de cadena no dañada.
• Prueba de resistencia (Proof Test): fuerza mínima aplicada en tensión creciente durante la fabricación. Estas cargas son pruebas de integridad de fabricación y no deben usarse como criterio de diseño o servicio.
• Fuerza mínima de rotura: fuerza mínima a la que la cadena, durante la fabricación, se ha encontrado que se rompe bajo una tensión creciente. Los valores de rotura son pruebas de aceptación del fabricante y no deben usarse como criterio de diseño o servicio.
• Izado aéreo: proceso de elevación que coloca una carga suspendida libremente en una posición en la que la caída de la carga podría causar lesiones o daños materiales.

Tabla técnica
Tamaño cadena Pulgadas | Tamaño cadena MM | Límite de carga (lbs) | Peso por pie (lbs) | Tamaño material Pulgadas | Longitud interior Pulgadas | Longitud interior MM | Ancho interior Pulgadas | Ancho interior MM
7/32″ | 6 | 3,100 | 0.54 | 0.25″ | 0.71″ | 18 | 0.38″ | 7.95
9/32″ | 7 | 4,300 | 0.73 | 0.275″ | 0.88″ | 22 | 0.41″ | 10
5/16″ | 8 | 5,700 | 1.06 | 0.330″ | 1.02″ | 26 | 0.49″ | 13
3/8″ | 10 | 8,800 | 1.52 | 0.397″ | 1.22″ | 31 | 0.57″ | 14
1/2″ | 13 | 15,000 | 2.72 | 0.52″ | 1.56″ | 40 | 0.75″ | 20
5/8″ | 16 | 22,600 | 3.72 | 0.63″ | 1.93″ | 49 | 0.92″ | 23
3/4″ | 20 | 35,300 | 5.78 | 0.787″ | 2.44″ | 62 | 1.008″ | 25
7/8″ | 22 | 42,700 | 7.32 | 0.866″ | 2.59″ | 65 | 1.161″ | 29
1″ | 26 | 59,700 | 10.21 | 1.024″ | 3.07″ | 78 | 1.378″ | 35
1 1/4″ | 32 | 90,400 | 15.45 | 1.26″ | 3.78″ | 96 | 1.69″ | 43

Normas

• Estándar: Grade 100 Alloy Chain
• MOQ: 100 Metros
• Embalaje: Cartón + palé de acero

Características / especificaciones técnicas

• Brand: TOPONE CHAIN
• Denominación comercial (modelo): Grade 100 Alloy Chain
• Material: Acero de aleación de alta resistencia
• Prueba de resistencia: 100% proof tested; nivel de prueba = 2× WLL (ensayo de fabricación)
• Resistencia mínima a la rotura: mínimo 4× WLL
• Normas / Certificaciones: Cumple o supera las especificaciones OSHA, NACM y ASTM
• Aplicación: Diseñada y aprobada para izado aéreo
• Ventaja de rendimiento: ~20% de aumento de WLL frente a una cadena Grade 80 equivalente
• También conocida como: Grade 10, System 10, Spectrum 10
• Tamaños típicos & WLL: ver la tabla técnica anterior para tamaños, WLL y pesos detallados
• MOQ y embalaje: pedido mínimo 100 metros; embalado en cartón + palé de acero
