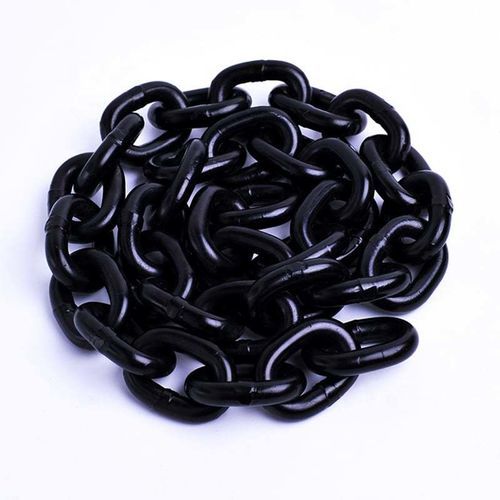

Cadena de elevación de aleación de acero Grade 100

de acero de alta resistenciade alta resistenciapara grandes cargas

Descripción general Las cadenas 16 mm Grade 100 están fabricadas en acero aleado de alta resistencia y sometidas a pruebas exhaustivas durante la producción. Cada cadena 16 mm Grade 100 se prueba a dos veces el Límite de Carga de Trabajo (WLL) y presenta una resistencia mínima a la rotura de cuatro veces la WLL. El producto cumple o supera las normas OSHA, NACM y ASTM aplicables. Certificados disponibles gratuitamente bajo petición.

Introducción Las cadenas 16 mm Grade 100 han sido diseñadas y aprobadas específicamente para aplicaciones de izado en suspensión. Como cadena de alta resistencia, Grade 100 ofrece aproximadamente un 20 % más de WLL frente a una cadena Grade 80 de tamaño similar, permitiendo reducir la sección según la carga requerida. Las cadenas Grade 100 también se denominan Grade 10, System 10 o Spectrum 10.

Parámetros

• Grado de la cadena: Las clasificaciones NACM y ASTM determinan el grado de la cadena; mayores grados proporcionan mayor WLL para la misma dimensión.
• Límite de carga de trabajo (WLL): La carga máxima que debe aplicarse en tensión directa a una longitud recta de cadena sin daños.
• Prueba de carga (Proof Test): Fuerza de prueba de integridad aplicada en tensión directa; las cadenas se prueban a 2x WLL. Los resultados de la prueba no deben utilizarse como criterio de diseño o servicio.
• Resistencia mínima a la rotura: Fuerza mínima a la que una muestra se rompe en ensayo; típicamente 4x WLL para estas cadenas. Los valores de rotura son pruebas de aceptación del fabricante y no criterios de diseño.
• Izado en suspensión: Operaciones de elevación que colocan una carga suspendida en una posición donde su caída podría causar lesiones o daños; las cadenas Grade 100 están aprobadas para izado en suspensión.

Tabla - Tamaños de cadena y parámetros
Tamaño Cadena Pulg | Tamaño Cadena MM | Límite de carga (lbs) | Peso por pie (lbs) | Tamaño material Pulg | Longitud interior Pulg | Longitud interior MM | Ancho interior Pulg | Ancho interior MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Normas

• Estándar: 16 mm Grade 100 Chains
• MOQ: 100 Metros
• Embalaje: Caja + Palé de acero

Especificaciones técnicas

• Brand: TOPONE Chain
• Serie / Denominación: Grade 100 Chain
• Material: Acero aleado de alta resistencia
• Diseño / Uso: Diseñada y aprobada para aplicaciones de izado en suspensión
• Prueba de carga: Probada a dos veces la WLL; 100% probada en fabricación
• Resistencia mínima a la rotura: Resistencia mínima de rotura de cuatro veces la WLL
• Rendimiento vs Grade 80: Aproximadamente +20% de WLL respecto a una cadena Grade 80 de tamaño similar
• Nombres alternativos: Grade 10, System 10, Spectrum 10
• Ejemplo (16 mm / 5/8"): Tamaño cadena 16 mm; WLL 22,600 lbs; Peso por pie 3.72 lbs; Tamaño material 0.63"; Longitud interior 1.93" (49 mm); Ancho interior 0.92" (23 mm)
• Certificaciones: Cumple o supera los requisitos OSHA, NACM y ASTM; certificados disponibles a petición
• MOQ: 100 Metros
• Embalaje: Caja + Palé de acero
