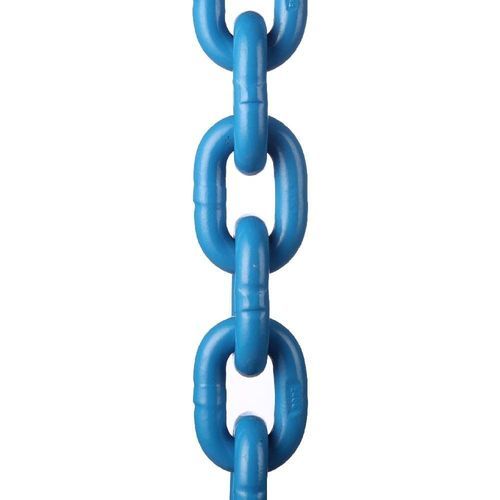

Cadena de elevación de acero Grade100

de aleaciónresistente a la corrosiónzincada

Descripción del producto
La cadena de izado Grade 100 (G100) fabricada según la especificación EN818-2 de eslabón corto ofrece aproximadamente un 25 % más de capacidad de carga (W.L.L.) que Grade 80 para el mismo diámetro nominal. Fabricada en acero aleado templado y revenido para mejorar la resistencia a la tracción, a la fatiga, a impactos y al desgaste en ciclos de elevación repetidos.

Introducción
La cadena de izado EN818-2 Grade 100 está tratada térmicamente (templada y revenida) para incrementar las propiedades mecánicas necesarias frente a cargas cíclicas y dinámicas. En comparación con las cadenas Grade 80 permite una W.L.L. mayor sin aumentar el tamaño de la cadena, mejorando la manipulación y reduciendo el peso de la eslinga para cargas equivalentes.

Diseñada para su uso en

• Conjuntos de eslingas de cadena
• Sistemas de izado con grúa
• Operaciones de izado offshore
• Aparejos industriales
• Manipulación de equipos pesados
• Aplicaciones de elevación en construcción

Estructura de eslabón corto EN818-2
Fabricada según los requisitos de eslabón corto EN818-2: paso calibrado, anchura interior controlada y precisión dimensional para optimizar la distribución de la carga y el acoplamiento estable con los componentes de izado, reduciendo movimientos anormales durante las maniobras.

25 % más de capacidad que Grade 80
Las cadenas Grade 100 proporcionan aproximadamente un 25 % más de W.L.L. que las Grade 80 del mismo diámetro nominal, permitiendo mayor capacidad de elevación sin sobredimensionar componentes y mejorando la eficiencia de las eslingas.

Rendimiento por temple y revenido
El temple y revenido controlados aumentan la resistencia a la tracción, la resistencia a la fatiga y el comportamiento frente a impactos respecto a las cadenas en acero al carbono sin tratar. Condiciones de servicio típicas: cargas de tracción y choques dinámicos, ciclos repetidos de fatiga y contacto abrasivo entre eslabones.

Opciones de tratamiento superficial
Acabados disponibles:

• Color natural
• Pulido
• Ennegrecido
• Pintado
• Recubrimiento plástico
• Electro-galvanizado
• Galvanizado por inmersión en caliente

El galvanizado por inmersión mejora la resistencia a la corrosión para uso offshore, marino y exterior; el electro-galvanizado aporta una capa de zinc uniforme para ambientes moderados; los acabados ennegrecidos ayudan a retener lubricante en sistemas interiores.

Identificación y trazabilidad del producto
Cada cadena está marcada con la identificación de grado, ID del fabricante y lote de producción para facilitar inspecciones, registros de mantenimiento y gestión de calidad durante la vida útil.

Compatibilidad de aplicación
Apta para su uso con componentes Grade 100 como eslabón maestro, eslabón de unión, tensor de acortamiento, gancho de eslinga y eslingas multirramas. Todos los componentes de un conjunto deben ser Grade 100 para mantener la W.L.L. de la eslinga completa según EN818.

Factor de seguridad y ensayos
Diseñada con un factor de seguridad mínimo de 4:1 para elevación en carga suspendida. Los lotes de producción suelen someterse a ensayos de carga de prueba, ensayo de rotura, inspección de soldaduras, pruebas de dureza y verificación dimensional para garantizar la conformidad con EN818-2.

Parámetros (tamaño / capacidades)

• 6x18 | Int. min. a 7.5 | Ext. max. b 21 | W.L.L (ton) 1.4 | Carga de ensayo (kN) 35.3 | Rotura mínima (kN) 56.5 | Peso (kg/m) 0.79
• 7.1x21 | 9 | 24.5 | 2 | 49.5 | 79.1 | 1.1
• 8x24 | 10 | 28 | 2.5 | 62.8 | 101 | 1.4
• 9x27 | 11 | 30.6 | 3.2 | 79.5 | 127 | 1.8
• 10x30 | 12.5 | 35 | 4 | 98.1 | 157 | 2.2
• 11.2x34 | 14.5 | 37.5 | 4.8 | 119 | 190 | 2.7
• 12x36 | 15 | 42 | 5.8 | 141 | 226 | 3.1
• 13x39 | 16.3 | 46 | 6.8 | 166 | 265 | 3.8
• 14x42 | 18 | 49 | 7.9 | 193 | 308 | 4.4
• 16x48 | 20 | 56 | 10 | 251 | 402 | 5.7
• 18x54 | 23.7 | 63.2 | 13 | 318 | 509 | 7.3
• 20x60 | 25 | 70 | 16 | 393 | 628 | 9
• 22x66 | 28 | 77 | 19 | 475 | 760 | 10.9

Normas y mantenimiento
Fabricada según la norma EN818-2 Grade 100 (eslabón corto). Los ensayos incluyen carga de prueba, ensayo de rotura, inspección de soldaduras, pruebas de dureza y verificaciones dimensionales. Recomendaciones de mantenimiento: inspeccionar regularmente alargamiento, grietas, corrosión, deformación y desgaste anómalo; retirar inmediatamente de servicio de izado las cadenas dañadas.

Especificaciones técnicas

• Norma: EN818-2 (cadena de izado de eslabón corto)
• Grade: Grade 100 (G100)
• Material: Acero aleado templado y revenido
• Factor de seguridad: Mínimo 4:1 para elevación en carga suspendida
• Marcados típicos: Identificación de grado, ID del fabricante, lote de producción
• Tratamientos superficiales disponibles: Color natural, pulido, ennegrecido, pintado, recubrimiento plástico, electro-galvanizado, galvanizado por inmersión
• Ensayos habituales: Carga de prueba, ensayo de rotura, inspección de soldaduras, prueba de dureza, verificación dimensional
• Aplicaciones: Eslingas de cadena, izado con grúa, aparejo offshore, manipulación industrial pesada, eslingas multirramas
