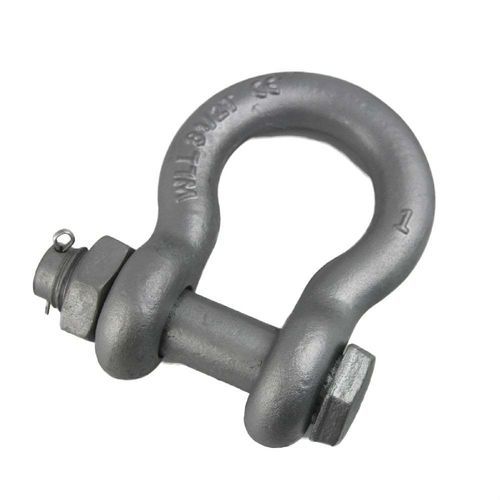

Grillete de elevación con cabezal móvil G2130

con cerrojos y tuercas de seguridadpara aplicaciones marinas

Resumen
El grillete de ancla tipo perno G2130 3/8" es un grillete de arco según el modelo estadounidense, con cuerpo forjado en acero al carbono de alta resistencia y perno, tuerca hexagonal y pasador fendido en acero aleado. El conjunto tipo perno ofrece una conexión permanente y resistente a vibraciones, adecuada para elevación, aparejos, uso marino, construcción e industrial. Disponible con factor de diseño 4:1 o 6:1; las versiones 6:1 están tratadas térmicamente. Acabados estándar: galvanizado en caliente, pintura en polvo, electroforético negro y aspecto natural. Cada grillete se prueba, inspecciona y marca de forma permanente para trazabilidad.

Introducción
El grillete de ancla tipo perno G2130 3/8" se fabrica según el diseño U.S. con cuerpo en arco y sistema de sujeción perno + tuerca hexagonal + pasador fendido. En comparación con los grilletes de tornillo, el conjunto con perno ofrece mayor resistencia al aflojamiento por vibración y cargas repetidas, por lo que es adecuado para conexiones de elevación permanentes o de larga duración. El cuerpo es forjado en acero al carbono; el perno es de acero aleado. Las variantes tratadas térmicamente (6:1) alcanzan mayores cargas de rotura mínimas.

Características del producto

• Grillete de ancla tipo U.S. G2130 con perno
• Cuerpo en arco forjado en acero al carbono
• Perno, tuerca y pasador fendido en acero aleado
• Disponible en factor 4:1 o 6:1 (tratamiento térmico para 6:1)
• Acabados: galvanizado en caliente, pintura en polvo, electroforético negro, aspecto natural
• Ensayos individuales a carga de prueba y marcado de identificación permanente
• Apto para elevación, aparejos, aplicaciones marinas e industriales

Parámetros
Carga de rotura: 4 veces / 6 veces la C.T.R. (W.L.L.)
Superficie: Galvanizado en caliente, Pintura en polvo, Electroforético negro, Aspecto natural
Material: Cuerpo en acero al carbono; Perno en acero aleado
Tratamiento térmico: Sí (6:1) / No (4:1)

Tabla de dimensiones y capacidades
Ref. | Tamaño (in.) | Carga de trabajo (t) | Peso (lbs.) | A | B | C | D | E | F
TKR0982 | 3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56
TKR0983 | 1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61
TKR0984 | 5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75
TKR0985 | 3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91
TKR0986 | 7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06
TKR0987 | 1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19
TKR0988 | 5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5
TKR0989 | 3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81
TKR0990 | 7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09
TKR0991 | 1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38
TKR0992 | 1-1/8 | 9-1/2 | 8.27 | 1.81 | 1.25 | 4.25 | 1.13 | 2.91 | 2.69
TKR0993 | 1-1/4 | 12 | 11.71 | 2.03 | 1.40 | 4.69 | 1.29 | 3.25 | 3.00
TKR0994 | 1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 1.42 | 3.63 | 3.31
TKR0995 | 1-1/2 | 17 | 19.00 | 2.38 | 1.66 | 5.75 | 1.53 | 3.88 | 3.63
TKR0996 | 1-3/4 | 25 | 33.91 | 2.88 | 2.04 | 7.00 | 1.84 | 5.00 | 4.19
TKR0997 | 2 | 35 | 52.25 | 3.25 | 2.30 | 7.75 | 2.08 | 5.75 | 4.81
TKR0998 | 2-1/2 | 55 | 98.25 | 4.13 | 2.80 | 10.50 | 2.71 | 7.25 | 5.69
TKR0999 | 3 | 85 | 154.00 | 5.00 | 3.30 | 13.00 | 3.12 | 7.88 | 6.50
TKR1000 | 3-1/2 | 120 | 265.00 | 5.25 | 3.76 | 14.63 | 3.62 | 9.00 | 8.00
TKR1001 | 4 | 150 | 338.00 | 5.50 | 4.26 | 14.50 | 4.00 | 10.00 | 9.00

Normas y Calidad
Mínimo de pedido: 100 piezas. Embalaje: caja + palet de acero. Fabricado conforme a ASME B30.26, Federal RR-C-271, ASTM A952 (si procede), EN 13889, ISO 2415 y OSHA 1910.184. Suministro con factor de diseño 4:1 o 6:1 según especificación. Cada grillete pasa ensayos de carga, inspecciones dimensionales y visuales, verificación de propiedades mecánicas, comprobación de dureza y tratamiento térmico, inspección de roscas y marcado permanente. Los lotes incluyen registros de inspección y certificados de material. Aplicaciones: elevación aérea, aparejos de grúa, eslingas de cadena y cable, eslingas sintéticas, elevación marina/offshore, construcción, minería y manipulación industrial. Mantenimiento: inspeccionar deformaciones, desgaste del perno, daños de rosca, corrosión, grietas, estado del pasador y marcado; retirar del servicio si se superan los límites.
