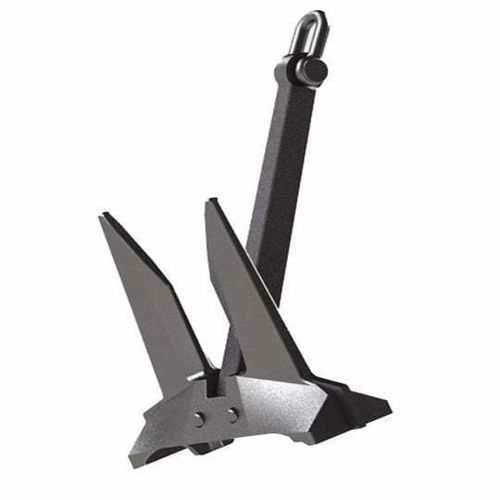

Sistema de anclaje móvil AC-14

Resumen del producto
El ancla AC-14 de alta capacidad de retención (HHP) es un ancla stockless diseñada para aumentar la capacidad de agarre sin incrementar el peso. Incorpora corona ancha, palas largas reforzadas y bordes longitudinales para una penetración rápida y una sujeción estable en fondos de arena, fango, arcilla y fondos mixtos. Aplicaciones típicas: portacontenedores, transportadores de vehículos, petroleros de gran tamaño y buques de apoyo offshore.

Introducción
Fabricado en acero fundido de grado marino, el AC-14 se produce mediante fundición, tratamiento térmico, mecanizado, inspección dimensional, ensayo de carga y ensamblaje final. Los pesos nominales estándar van de 75 kg a 30 000 kg, cubriendo desde embarcaciones de servicio hasta grandes petroleros y plataformas flotantes. Como diseño HHP, el AC-14 puede ofrecer potencia de sujeción comparable con aproximadamente un 25 % menos de peso de ancla frente a los anclajes stockless convencionales, sujeto a las normas de las sociedades de clasificación. Los anclajes se suministran con cadenas, grilletes, giratorios y accesorios a juego para constituir un sistema de fondeo completo.

Características del producto

• Diseño stockless High Holding Power (HHP)
• Pesos nominales de 75 kg a 30 000 kg
• Construcción en acero fundido de grado marino
• Compatible con cadenas stud link y studless
• Adecuado para fondos de arena, fango, arcilla y mixtos
• Acabado galvanizado en caliente o pintado
• Identificación permanente y trazabilidad completa

Normas y aprobaciones
El AC-14 está diseñado para buques comerciales y offshore y proporciona mayor capacidad de retención que un ancla stockless convencional de igual peso. Fabricado según especificaciones de acero fundido marino, cuenta con aprobaciones de las principales sociedades de clasificación, incluidas ABS, BV, CCS, DNV, LR, NK, KR y RINA. Cada unidad se entrega con marcado de identificación permanente y documentación de inspección completa.

Tabla de parámetros
Nominal Weight (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | J (mm)
75 | 550 | 326 | 350 | 606 | 188 | 185 | 115 | 24
495 | 1025 | 610 | 650 | 1135 | 350 | 348 | 235 | 50
1080 | 1350 | 805 | 855 | 1495 | 461 | 455 | 280 | 62
2100 | 1686 | 1005 | 1070 | 1865 | 575 | 570 | 380 | 82
3040 | 1896 | 1130 | 1204 | 2100 | 646 | 640 | 410 | 90
4840 | 2225 | 1330 | 1410 | 2465 | 760 | 755 | 480 | 110
5175 | 2275 | 1358 | 1443 | 2520 | 777 | 770 | 480 | 110
6000 | 2390 | 1426 | 1515 | 2646 | 816 | 810 | 500 | 110
7875 | 2610 | 1558 | 1655 | 2890 | 891 | 884 | 600 | 130
8775 | 2707 | 1614 | 1715 | 2996 | 924 | 916 | 630 | 135
9675 | 2805 | 1674 | 1778 | 3104 | 957 | 948 | 640 | 140
10125 | 2850 | 1700 | 1806 | 3152 | 972 | 960 | 640 | 140
11025 | 2930 | 1750 | 1859 | 3247 | 1001 | 990 | 660 | 145
12075 | 3010 | 1800 | 1906 | 3343 | 1027 | 1020 | 700 | 155
13350 | 3132 | 1870 | 1986 | 3470 | 1069 | 1060 | 700 | 155
14100 | 3178 | 1896 | 2015 | 3520 | 1084 | 1076 | 730 | 160
15400 | 3272 | 1954 | 2075 | 3626 | 1117 | 1108 | 770 | 170
16900 | 3350 | 2000 | 2126 | 3720 | 1144 | 1144 | 770 | 170
17800 | 3440 | 2050 | 2180 | 3806 | 1173 | 1162 | 800 | 180
18800 | 3500 | 2088 | 2220 | 3875 | 1193 | 1185 | 800 | 180
20000 | 3573 | 2132 | 2265 | 3956 | 1220 | 1210 | 820 | 185
25000 | 4100 | 2437 | 2600 | 4577 | 1399 | 1375 | 880 | 200
30000 | 4358 | 2588 | 2765 | 4863 | 1484 | 1380 | 940 | 210

Características / Especificaciones técnicas

• Model/Type: AC-14 High Holding Power (HHP) Anchor
• Design: Stockless HHP with wide crown and enlarged flukes
• Material: Marine-grade cast steel
• Nominal weight range: 75 kg to 30,000 kg (standard)
• Applicable seabeds: sand, mud, clay, mixed seabeds
• Compatibility: Stud link and studless anchor chains
• Surface finishes: Hot-dip galvanized or painted
• Supply: Supplied with matching chains, shackles, swivels and accessories to form a complete anchoring system
• Certification/Approval: Recognized by ABS, BV, CCS, DNV, LR, NK, KR, RINA
• Traceability: Permanent identification and full inspection documentation provided
