Descripción del producto

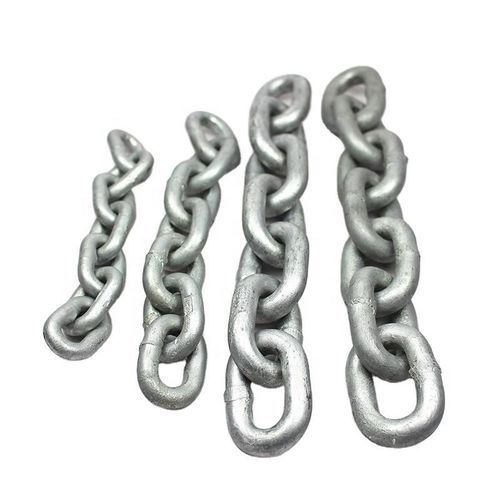

La cadena DIN 766 es una cadena soldada de eslabones cortos calibrada, fabricada según los requisitos dimensionales establecidos en la norma DIN 766. Está diseñada para engranar con precisión en cabrestantes métricos y se utiliza para fondeo y amarre en embarcaciones de recreo, yates, barcos pesqueros, embarcaciones de trabajo, pantalanes y pequeñas embarcaciones comerciales. Materiales: acero al carbono Clase 3 (acabados: galvanizado en caliente, cincado, pintado negro o color natural) y acero inoxidable AISI 316. Cada lote de producción se calibra, prueba a rotura, inspecciona las soldaduras y verifica las propiedades mecánicas para asegurar la exactitud dimensional y el funcionamiento fiable del cabrestante. No apta para elevación en suspensión.

Introducción
DIN 766 define dimensiones calibradas para el paso de cadena, longitud interior, dimensiones exteriores y tolerancias de calibración para que la cadena funcione correctamente con cabrestantes fabricados según la misma norma métrica. Las ofertas estándar cubren comúnmente tamaños de 6 mm a 26 mm, con datos de producción/prueba disponibles hasta 32 mm.

Características del producto

• Fabricada según las dimensiones calibradas DIN 766
• Construcción en acero Clase 3 o acero inoxidable AISI 316
• Tamaños mostrados desde 6 mm hasta 32 mm (comúnmente 6 mm a 26 mm)
• Compatible con coronas de cabrestante métricas DIN 766
• Acabados disponibles: galvanizado en caliente, cincado, pintado negro o color natural
• Calibrada, ensayada y con inspección de soldaduras
• Apta para fondeo y amarre marino (NO para elevación en suspensión)

Parámetros y Definiciones

• Clase de cadena: DIN 766 (cadenas calibradas con material Clase 3)
• Límite de carga de trabajo (WLL): carga máxima de trabajo aplicada en tensión directa a una longitud recta de cadena no dañada
• Prueba de carga: fuerza de ensayo aplicada bajo carga de tracción controlada para verificar la integridad de fabricación (no es un límite de carga de servicio)
• Resistencia mínima a la rotura: fuerza mínima a la que las muestras de cadena se rompen en ensayo destructivo; utilizada para verificación de lote (no es un límite de servicio o de diseño)
• Elevación en suspensión: la cadena no está diseñada ni certificada para elevación en suspensión o cargas suspendidas

Tabla de dimensiones (columnas: TAMAÑO (mm) | +/-MM | LONGITUD INTERIOR (MM) | +MM | -MM | ANCHO INTERIOR MM | ANCHO EXTERIOR MM | LONGITUD POR 11 ESLABONES MM | +MM | -MM | PESO POR M KG)
SIZE | +/-MM | INSIDE LENGTH | +MM | -MM | INSIDE WIDTH | OUTSIDE WIDTH | LENGTH PER 11 LINKS | +MM | -MM | WEIGHT PER M
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

Normas, Embalaje y Ensayos
MOQ: 100 metros
Opciones de embalaje: Tambor de acero / Caja de madera / Palé de acero / Embalaje a granel
Normas de fabricación: DIN 766, ISO 4565, EN 24565 y BS 7160 para los requisitos dimensionales de cadenas de ancla calibradas. Materiales del producto: acero Clase 3 o acero inoxidable AISI 316 con construcción de eslabones cortos calibrados.
Normas de ensayo: pruebas de carga de comprobación, calibración dimensional, inspección visual y de soldaduras, verificación de propiedades mecánicas y ensayos de fuerza mínima de rotura realizados en producción. Los valores de rotura son para verificación de lote y no deben considerarse límites de carga en servicio.

Aplicación y Mantenimiento
Apta para sistemas de cabrestante de ancla, fondeo marino, fondeo de yates, barcos pesqueros, embarcaciones de trabajo, pantalanes, instalaciones de puerto deportivo, cadenas de barrera, aplicaciones de seguridad y usos marinos no suspendidos. Inspeccionar la cadena regularmente por corrosión, desgaste, alargamiento, soldaduras agrietadas, eslabones deformados, daños en el recubrimiento y compatibilidad dimensional con la corona del cabrestante. Retirar del servicio las cadenas con desgaste excesivo, deformación permanente o soldaduras dañadas.

Especificaciones técnicas

• Estándar: DIN 766 (cadena soldada calibrada de eslabones cortos)
• Materiales: acero Clase 3 o acero inoxidable AISI 316
• Acabados (acero): galvanizado en caliente, cincado, pintado negro, color natural
• Tamaños: 2 mm – 32 mm (comúnmente 6 mm – 26 mm)
• Uso previsto: sistemas de cabrestante de ancla, fondeo y amarre (NO para elevación en suspensión)
• Control de calidad: calibración, ensayo de carga, inspección de soldaduras y verificación mecánica
• MOQ: 100 metros
• Embalaje: Tambor de acero, Caja de madera, Palé de acero o embalaje a granel
