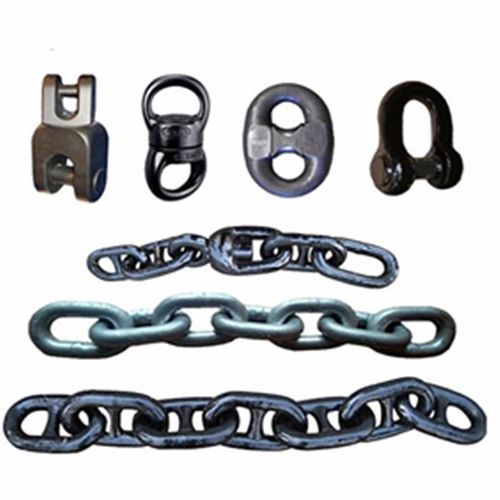

Cadena de ancla U series

de acerocon púaspara grandes cargas

Descripción del producto
La cadena de ancla de eslabón con claveta interna se fabrica mediante soldadura por tope por destello (flash butt) de eslabones de acero con una claveta interna que aumenta la rigidez, reduce la deformación del eslabón bajo carga de tracción y ayuda a prevenir el retorcimiento durante las maniobras. Está diseñada para anclaje de buques y sistemas de amarre offshore que requieren estabilidad dimensional, alta resistencia a la tracción y trazabilidad. Diámetros nominales: 12,5 mm a 90 mm; longitudes estándar por tramos: 25 m o 27,5 m. Aceros: CM490 y CM690. Niveles de resistencia: U1, U2, U3.

Introducción
El diseño con claveta interna mejora la resistencia al giro y limita la deformación al pasar por el torno de cadenas y la cámara de cadena. Las cadenas se producen por soldadura por tope por destello, seguidas de calibrado, tratamiento térmico, inspección dimensional y ensayos de carga de prueba y ruptura. Los tramos individuales se unen con grilletes Kenter o grilletes de unión para conformar el cable de ancla completo. Aplicaciones típicas: buques mercantes, portacontenedores, graneleros, petroleros, metaneros, plataformas offshore, FPSO, instalaciones portuarias y buques militares. Accesorios compatibles disponibles (grilletes, giratorios, eslabones finales ensanchados, anclas).

Características del producto

• Construcción de acero soldado por flash butt
• Claveta interna para mejor distribución de carga y reducción de deformación
• Disponible en calidades U1, U2 y U3
• Diámetros nominales: 12,5 mm – 90 mm
• Longitudes por tramo estándar: 25 m o 27,5 m
• Grados de material: CM490, CM690
• Marcado permanente para trazabilidad completa
• Compatible con accesorios de fondeo marino estándar (grilletes, giratorios, eslabones finales, anclas)
• Acabados: galvanizado en caliente, negro, color natural
• Certificados disponibles bajo petición: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS

Tabla de parámetros
D(φ) / DIÁMETRO | TAMAÑO DE ESLABÓN | AM1 U1 (PRUEBA KN / ROTURA KN) | AM2 U2 (PRUEBA KN / ROTURA KN) | AM3 U3 (PRUEBA KN / ROTURA KN) | PESO APROX. (27,5M) KG
1/2 | 12,5 | 75 / 45 | 46 / 66 | 66 / 92 | 98,00
9/16 | 14 | 84 / 50,4 | 58 / 82 | 82 / 116 | 119,00
5/8 | 16 | 96 / 57,6 | 76 / 107 | 107 / 150 | 156,00
... (tabla completa disponible bajo petición)

Normas
Fabricada conforme a ISO 1704, IACS UR W18 y A1, normas EN y GB aplicables y especificaciones de construcción naval. Certificación posible por ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS y RMRS bajo solicitud. Las pruebas incluyen verificación de composición química, ensayos mecánicos, inspección de soldaduras por destello, inspección dimensional, ensayo de carga de prueba y ensayo de rotura. El tratamiento térmico, comprobaciones de dureza y marcado de identificación permanente se realizan antes del envío. Se suministran certificados de material e informes de inspección con trazabilidad completa.

Características / Especificaciones técnicas

• Tipo: cadena de eslabones soldados con claveta interna (stud link)
• Material: acero (CM490, CM690)
• Calidades / Niveles de resistencia: U1, U2, U3
• Rango de diámetros nominales: 12,5 mm – 90 mm
• Longitudes de tramo estándar: 25 m o 27,5 m
• Acabado: galvanizado en caliente, negro, color natural
• Certificados disponibles: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS
• MOQ: 100 metros
• Embalaje: palé de acero o paquete
• Proceso de fabricación: soldadura por tope por destello, calibrado, tratamiento térmico
• Ensayos: prueba de carga, ensayo de rotura, inspección química y mecánica, marcado permanente
• Accesorios disponibles: grilletes, giratorios, grilletes de unión, eslabones finales ensanchados, anclas
