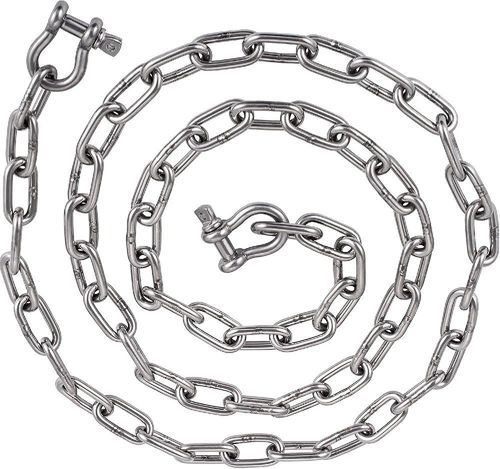

Línea de anclaje temporal DIN766

Escenarios de aplicación
Cadena de ancla, sistemas de molinete/guinche, líneas de amarre, instalaciones de puerto deportivo y muelles, accesorios de anclaje para yates y embarcaciones, escaleras de embarque y herrajes de cubierta, ferretería marina para embarcaciones recreativas y comerciales

Resumen
La cadena de ancla DIN 766 es una cadena de eslabón corto calibrada fabricada según los requisitos dimensionales DIN 766 para los piñones de molinete. Disponible en acero inoxidable AISI 304 o AISI 316, garantiza un acoplamiento preciso con piñones DIN 766 y buena resistencia a la corrosión en agua dulce y salada. Los tamaños estándar cubren de 6 mm a 16 mm; se pueden fabricar tamaños mayores o personalizados bajo petición. La cadena se prueba y controla antes del envío. No apta para izado en suspensión.

Introducción
Fabricada mediante soldadura por resistencia eléctrica y posterior calibración, la cadena DIN 766 ofrece un paso y una anchura interior constantes para reducir el deslizamiento y asegurar un despliegue y recuperación del ancla fiables. AISI 304 es adecuada para agua dulce y uso marino general; AISI 316 (con molibdeno) es la opción preferente para exposición prolongada al agua de mar. Usos típicos: yates, veleros, embarcaciones de pesca, lanchas y equipos de puerto deportivo.

Características del producto

• Fabricada conforme a las dimensiones calibradas DIN 766
• Opciones en AISI 304 o AISI 316
• Construcción de eslabón corto soldado para geometría consistente
• Compatible con piñones de molinete DIN 766
• Alta resistencia a la corrosión en ambientes marinos
• Tamaños estándar 6 mm–16 mm; disponibles tamaños adicionales
• Inspección individual y trazabilidad

Parámetros
DIN766 SHORT LINK CHAIN
Header: Size (MM), ±MM, Inside Length (MM), +MM, -MM, Inside Width (MM), Outside Width (MM), Length Per 11 Links (MM), +MM, -MM, Weight Per M (KG)
Size 2: 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1.0, 0.5, 0.07
Size 3: 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.4, 0.7, 0.16
Size 4: 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32
Size 5: 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5
Size 6: 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8
Size 7: 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3.0, 1.4, 1.1
Size 8: 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4
Size 9: 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8
Size 10: 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2
Size 11: 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4.0, 2.0, 2.7
Size 12: 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.10
Size 13: 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8
Size 14: 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4
Size 16: 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6.0, 3.0, 5.7
Size 18: 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3
Size 19: 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7.0, 3.7, 7.97
Size 20: 1.0, 56, 1.0, 0.5, 24.0, 68.0, 616, 7.4, 3.7, 9.0
Size 22: 1.2, 62, 1.1, 0.5, 26.4, 75.0, 682, 8.0, 4.0, 11.0
Size 23: 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12
Size 26: 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15

Normas / Detalle del producto
Nombre del producto: cadena de ancla
Material: acero inoxidable 316 (también disponible AISI 304)
Artículos principales: cadena de ancla y herrajes marinos asociados para embarcaciones y yates
Brand: TopOne Chain
Carga de trabajo: 1400 KG (valor de ejemplo)
Suministro por: 50 m (longitud estándar de paquete)
Aplicación: anclaje, amarre y herrajes marinos generales
Tecnología: soldadura por resistencia eléctrica, calibrado de precisión
Nota: especificaciones y marcados especiales disponibles bajo petición

Especificaciones técnicas

• Normas: fabricada según las dimensiones calibradas DIN 766
• Materiales: AISI 304 (agua dulce/uso general) y AISI 316 (resistencia mejorada a agua de mar)
• Construcción: cadena de eslabón corto soldada
• Tamaños: rango estándar 6 mm–16 mm; tamaños adicionales disponibles (ver tabla de parámetros)
• Inspección y pruebas: calibrado dimensional, inspección de soldaduras, pruebas de carga y verificación mecánica; trazabilidad individual
• Uso previsto: solo anclaje y amarre — no usar para izado en suspensión
• Compatibilidad: paso calibrado y anchura interior para un acoplamiento fiable con piñones DIN 766
• Longitud de embalaje típica: 50 m
